在工业设计中，转轴不仅是连接件，更是产品从静止形态切换至运动形态的核心枢纽。
其设计的本质是在有限的物理空间内，通过凸轮、弹簧、连杆与滑轨的组合，解决“稳定支撑”与“顺滑运动”这一对物理矛盾。
小站君选取了10款具有代表性的产品，解析其转轴结构如何通过精密的机械逻辑，实现特定的功能需求。
01

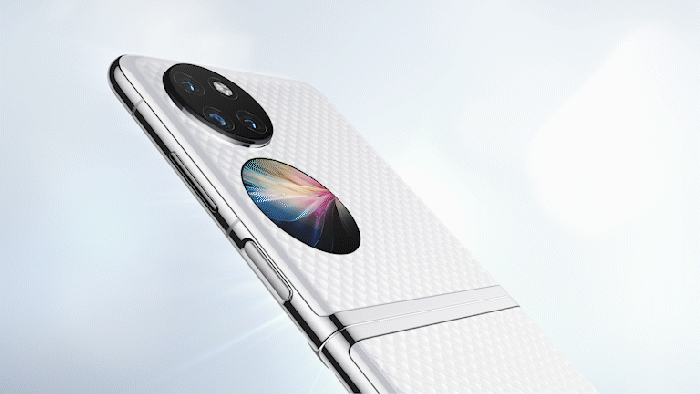

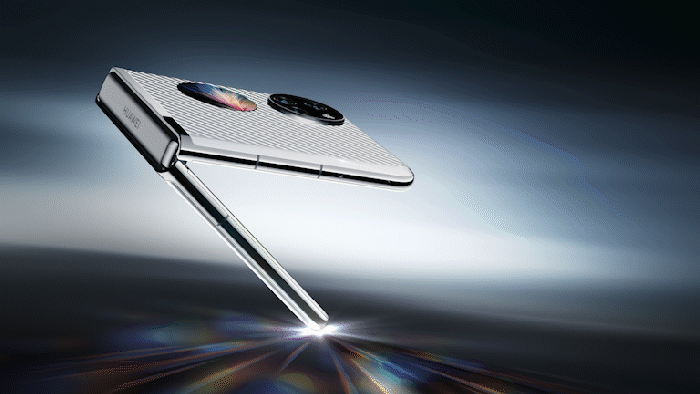

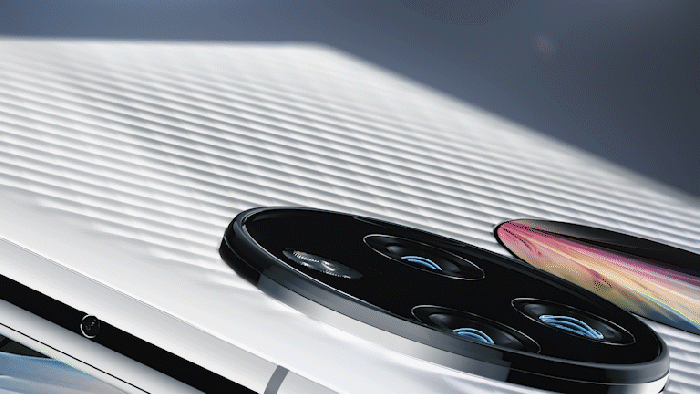

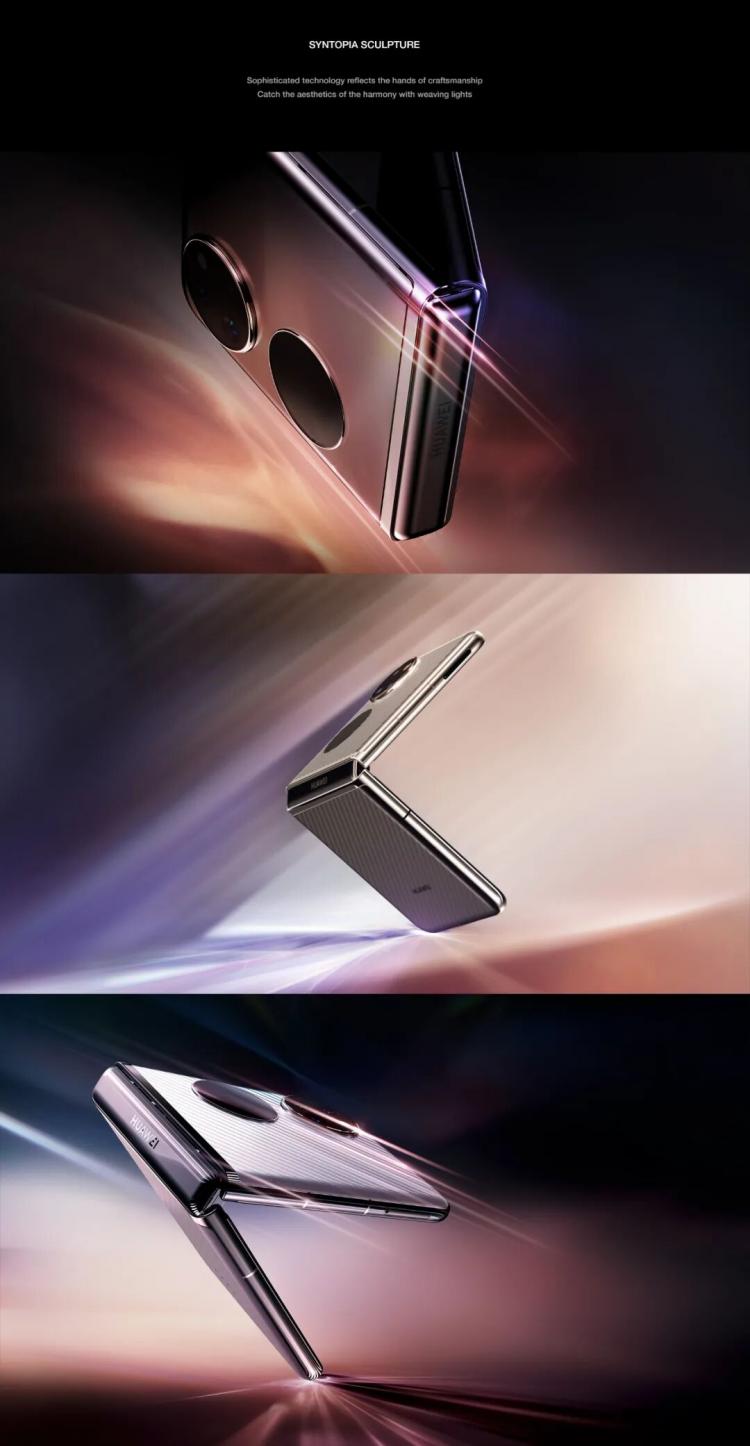

Huawei P50 Pocket手机
P50 Pocket采用了华为自主研发的新一代水滴铰链技术，旨在解决纵向折叠形态下的缝隙与折痕难题。
其核心在于多维联动升降机构：在折叠时，屏幕呈水滴状缩入转轴腔体，实现机身的无缝闭合；展开时，支撑板自动升起托住屏幕，有效减淡折痕。
02

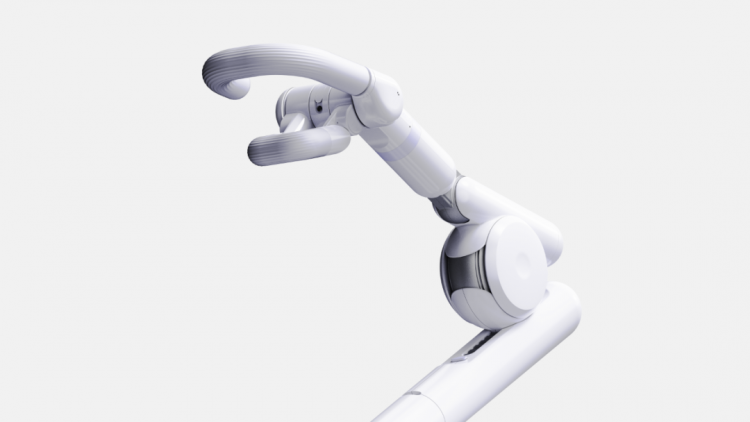

Reemo居家康复机械臂

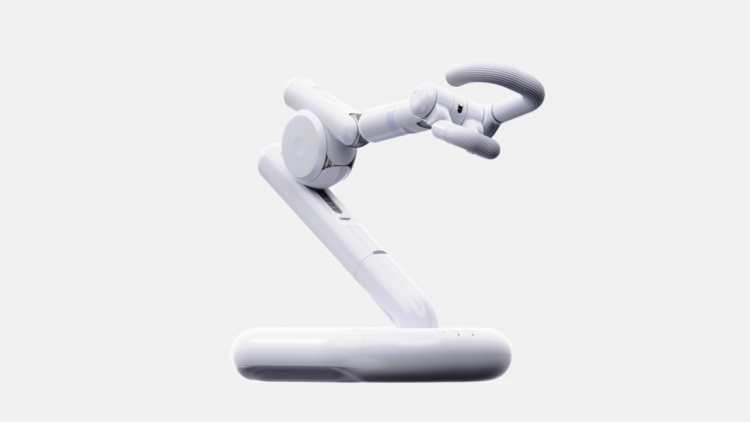

Reemo专为神经系统疾病患者的上肢康复而设计，其机械结构的核心在于对人体生理运动的精准复刻。

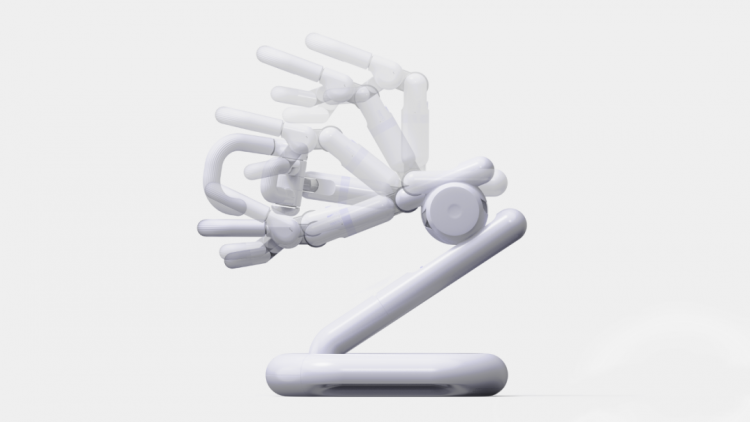

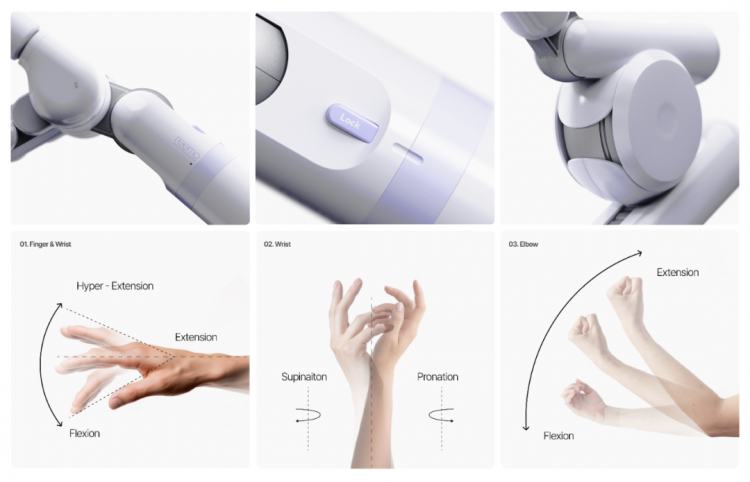

转轴系统采用了多关节串联设计，分别对应人体手腕的屈伸与旋前/旋后运动，以及肘部的屈伸运动。
为了适应居家环境并降低患者的心理防备，转轴外部包裹了圆润的白色外壳，消除了工业机械臂的锐利感。
03

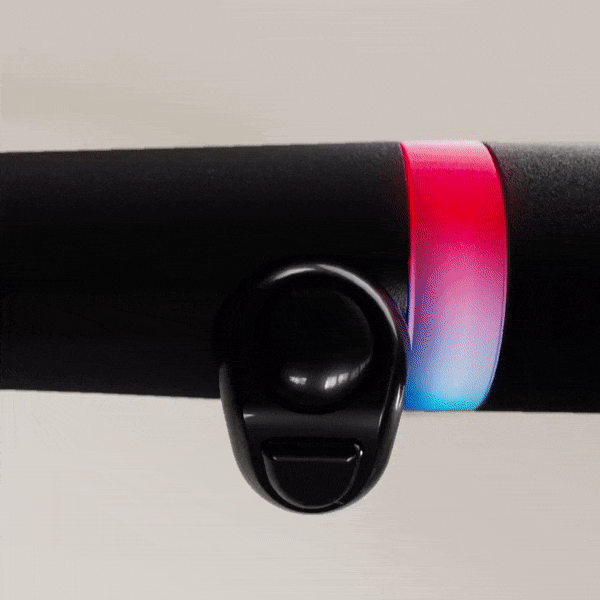

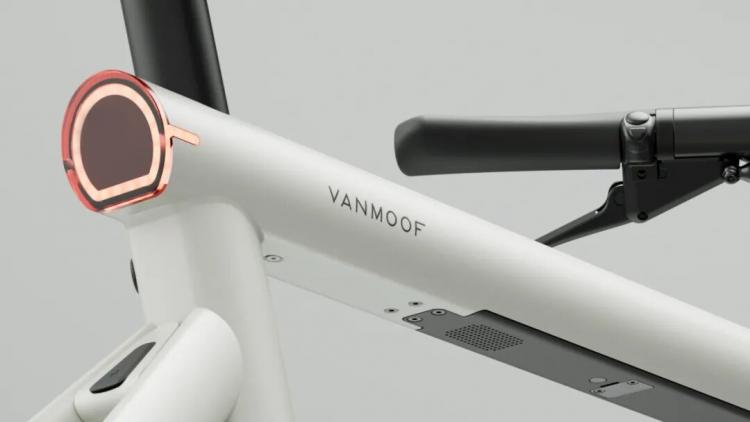

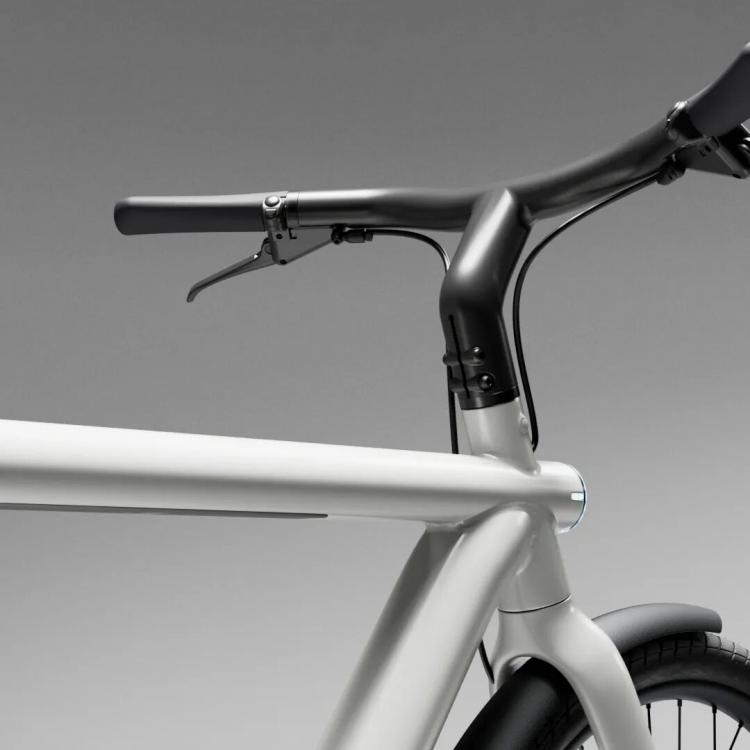

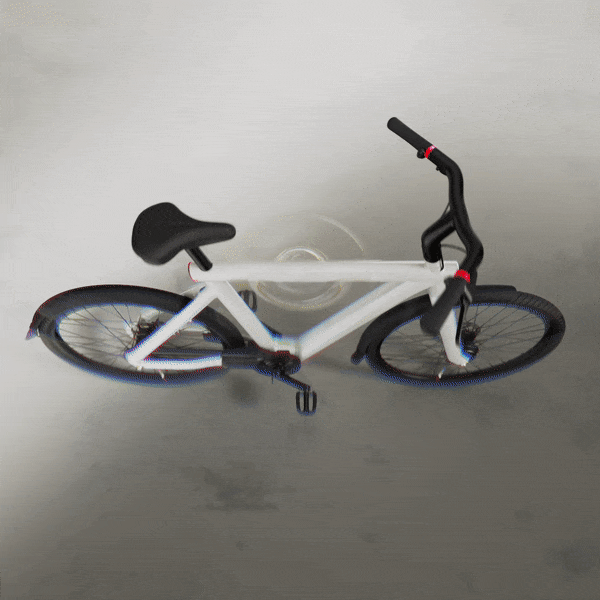

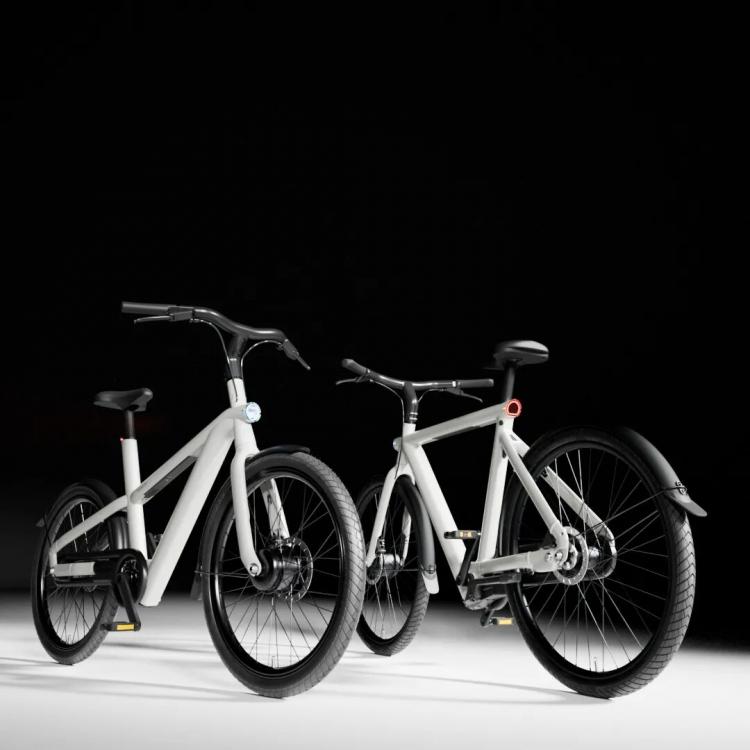

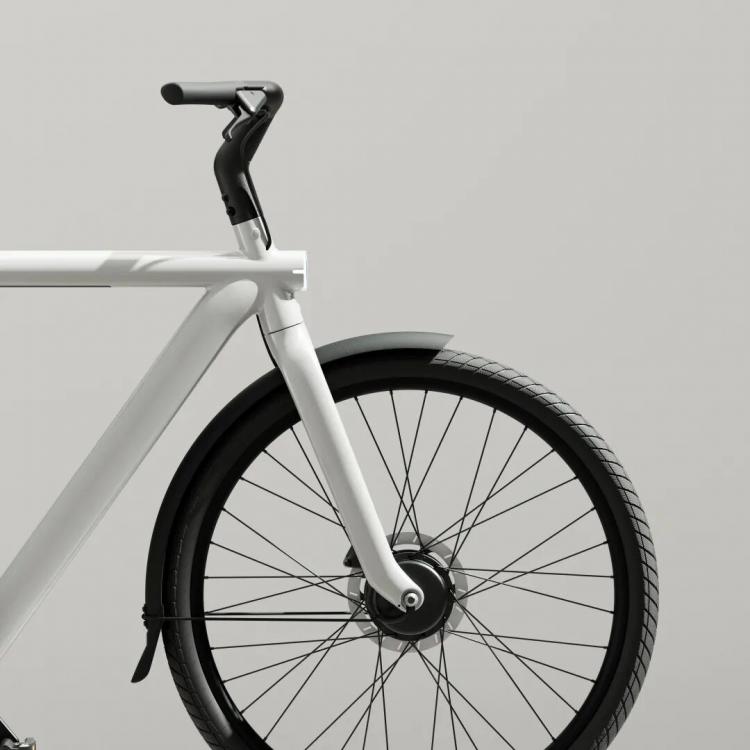

VanMoof智能单车

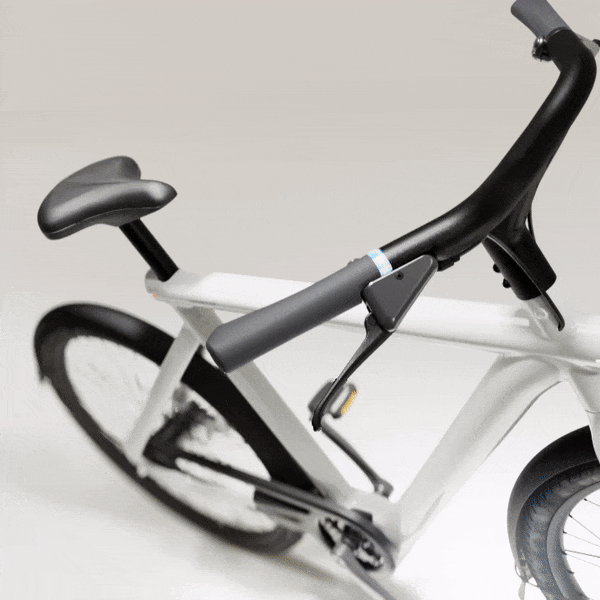

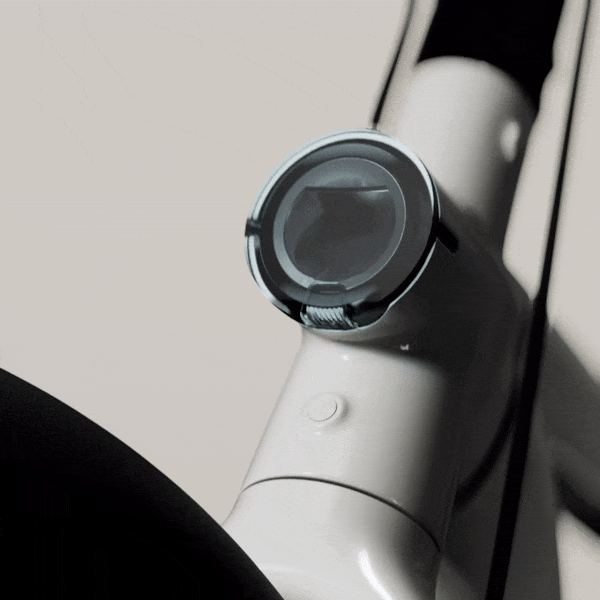

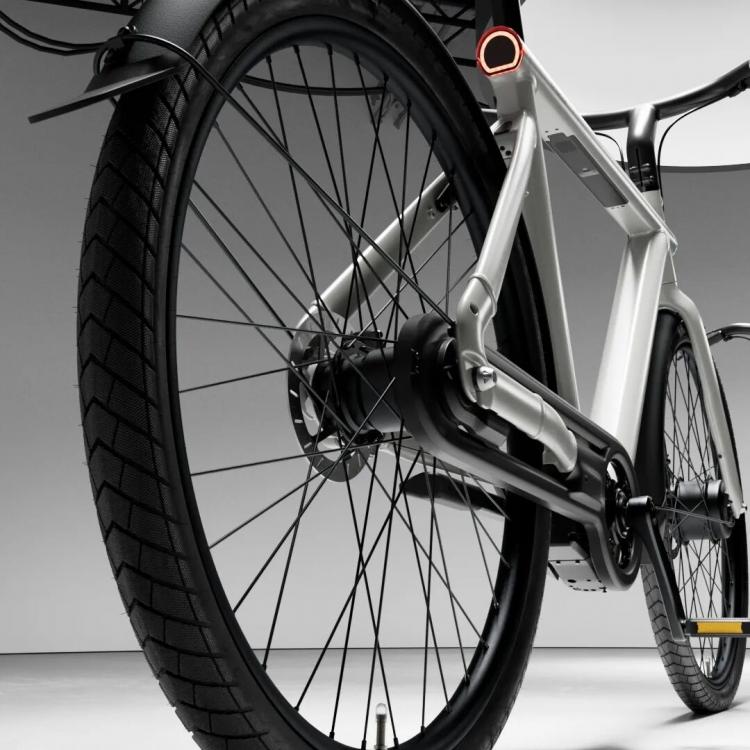

VanMoof通过对关键运动枢纽的“全封装”处理，重新定义了电单车的机械完整性。首先是转向枢纽，车头摒弃了外露碗组，采用一体化把立设计，将转向轴承与制动线缆完全隐藏于头管内部转轴之中。

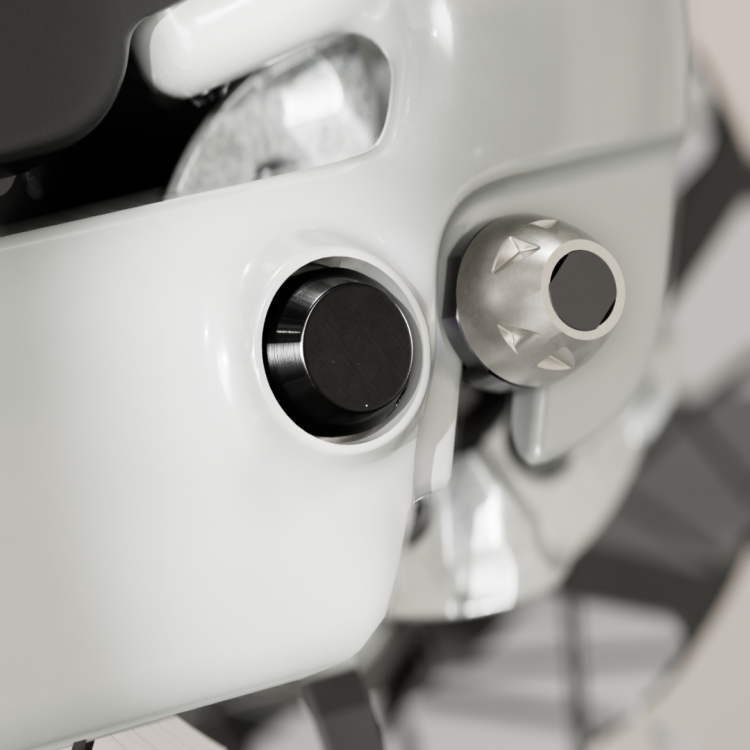

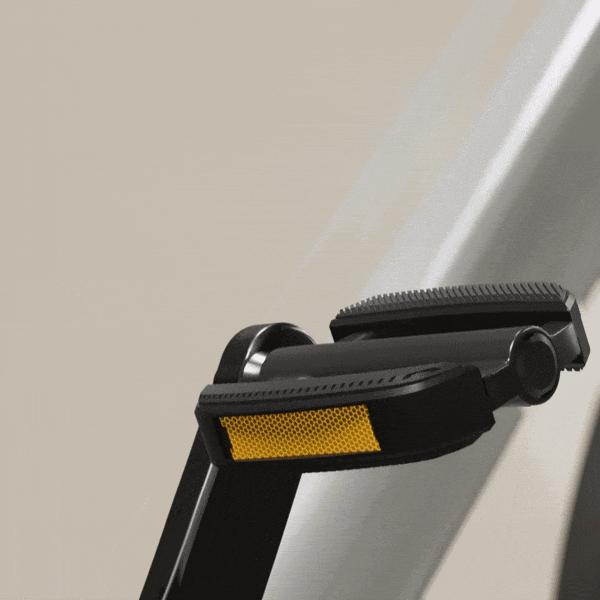

其次是折叠踏板，其转轴内部集成了高刚性的弹簧棘爪机构，在受到侧向推力时可实现90度回转收纳，展开时则提供零虚位的机械锁止。
04

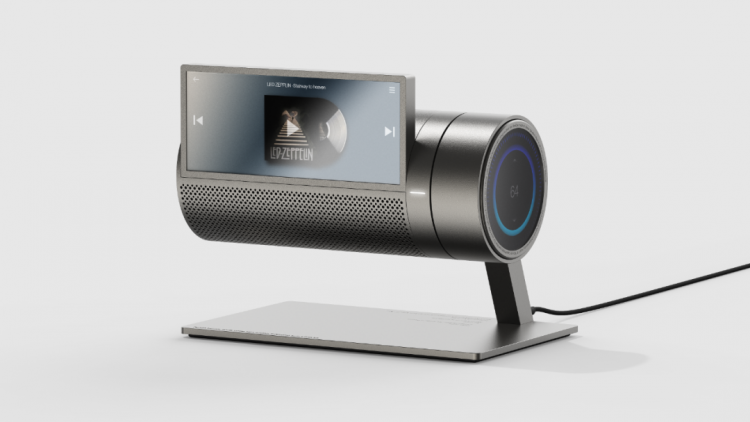

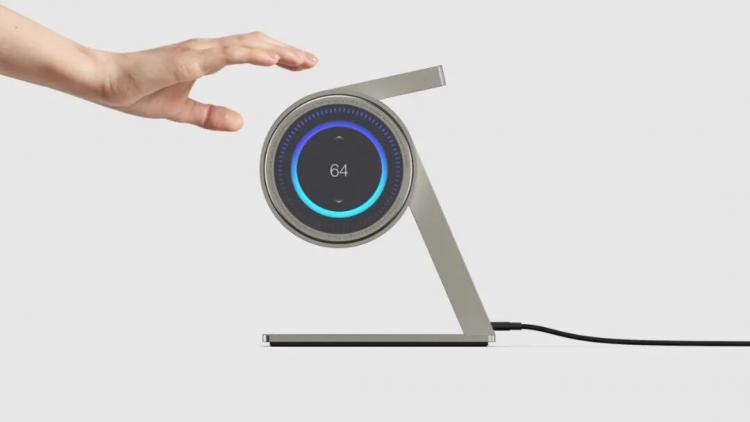

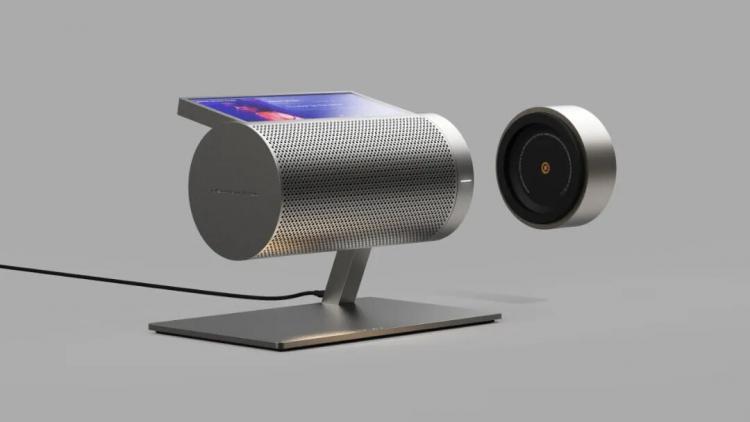

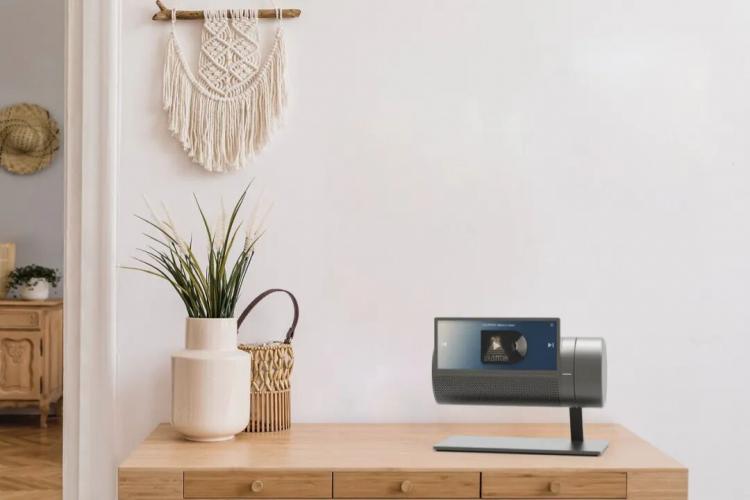

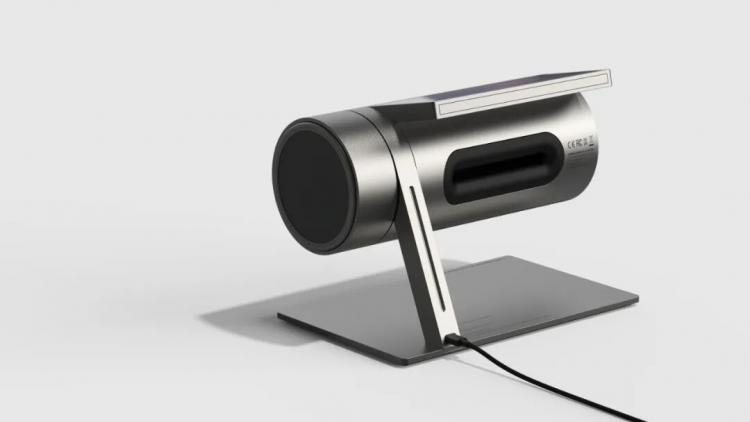

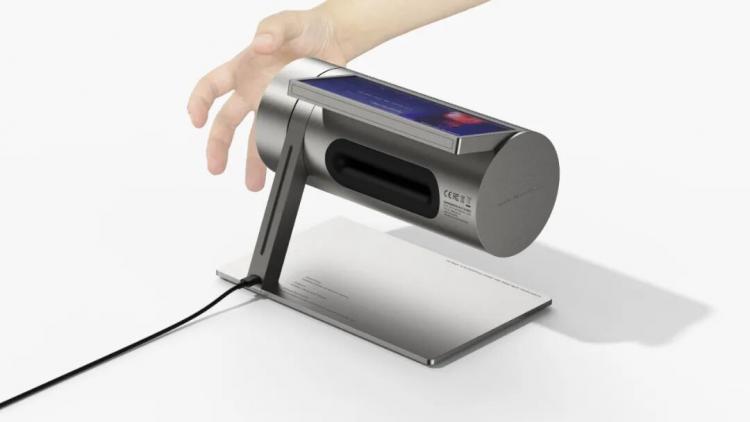

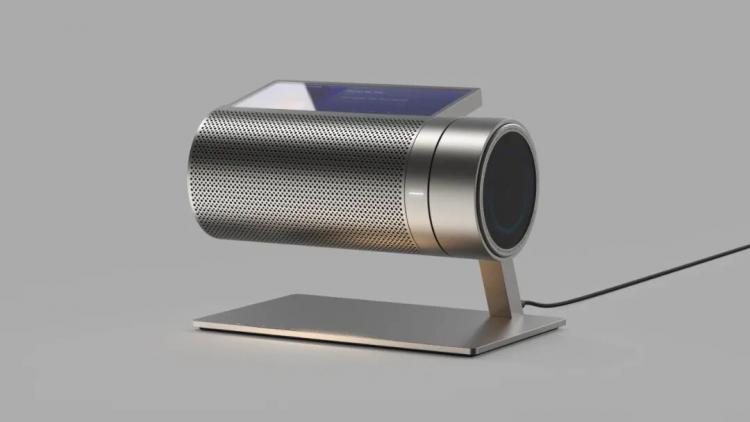

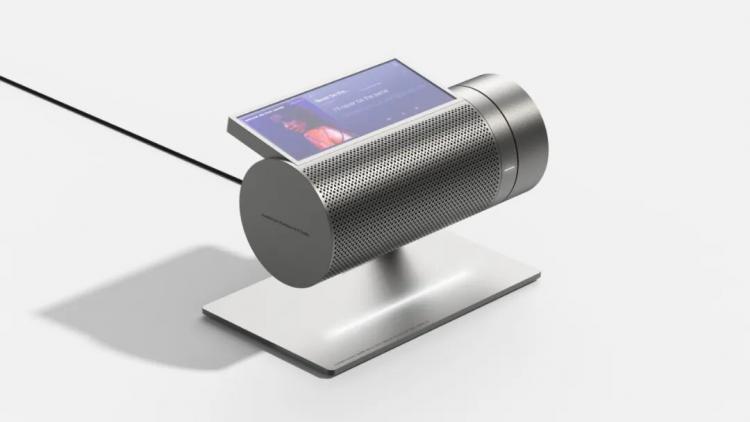

Mark智能音响

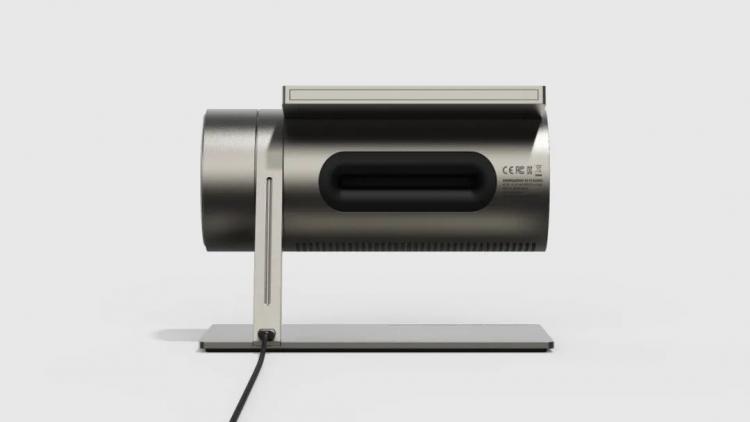

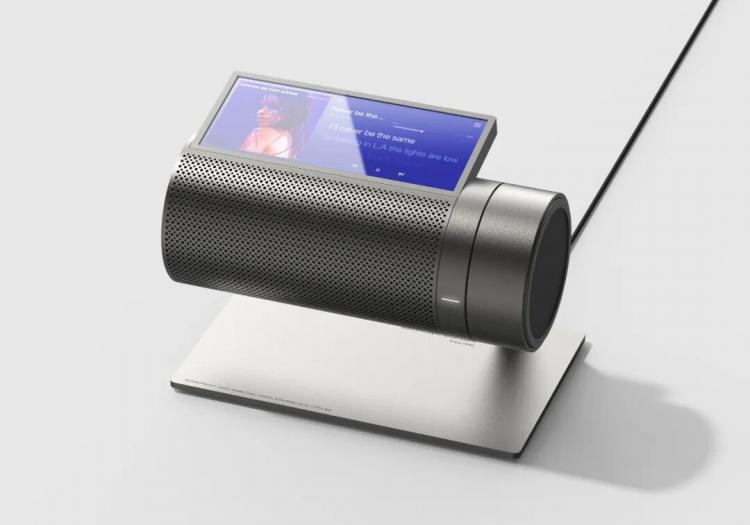

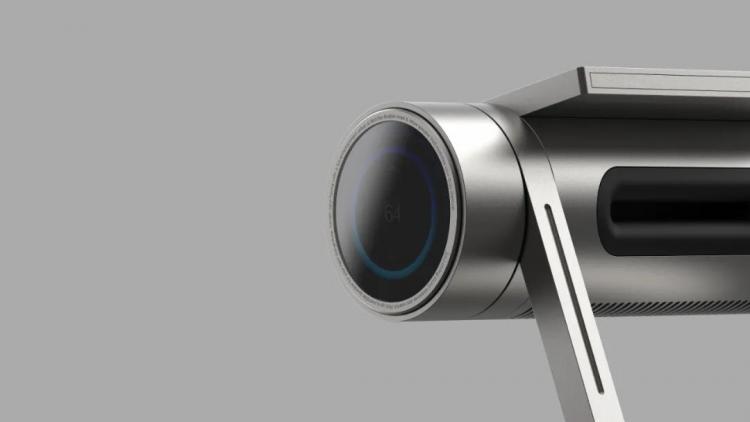

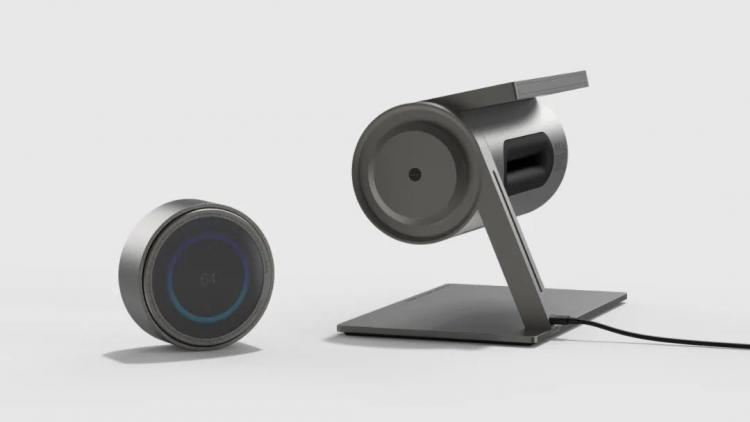

Mark音响系统其主体音腔通过单侧的L型金属悬臂进行支撑，该悬臂转轴允许音响主体进行俯仰角度调节，以适应不同的听音位置。

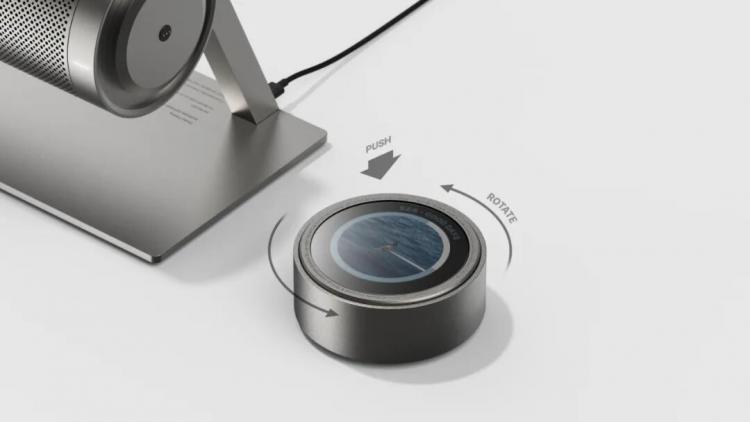

最具创新性的设计位于转轴右侧末端的“控制轮”模块。

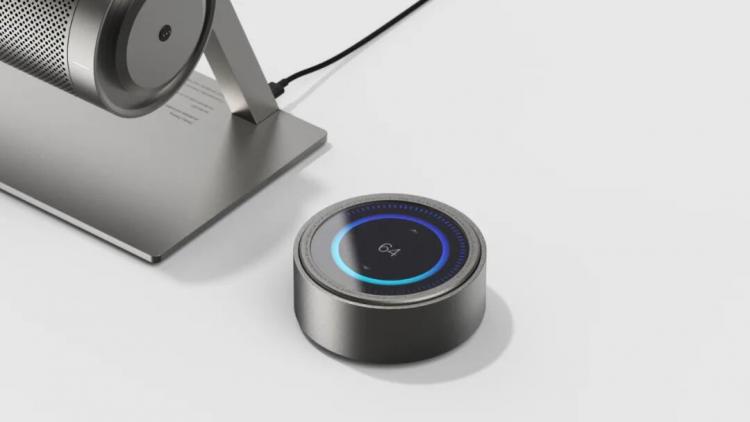

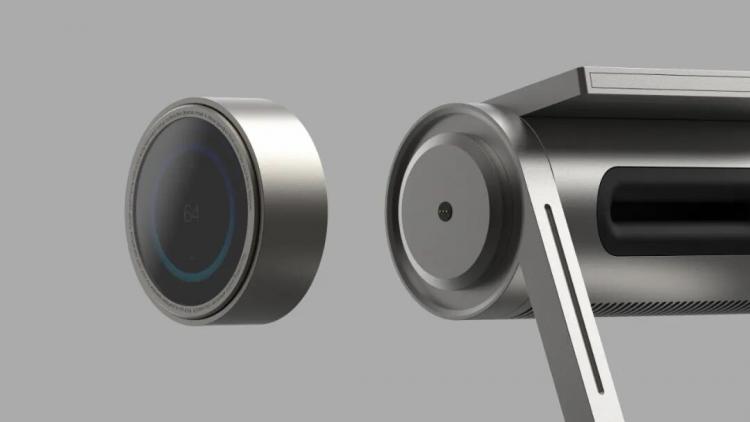

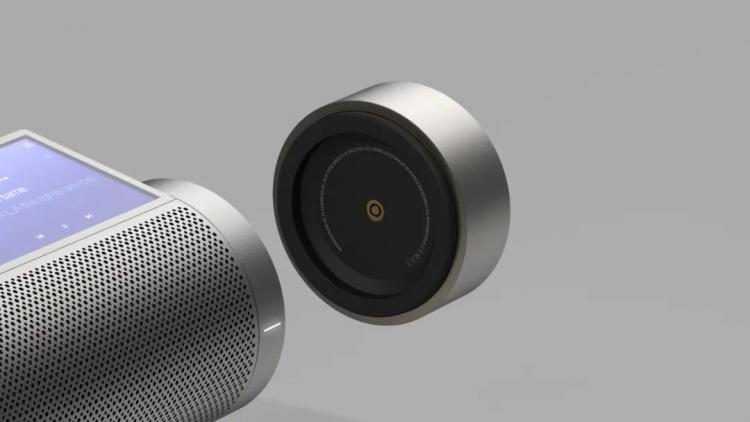

当吸附在主体上时，它是一个带有阻尼感的大型实体旋钮，通过旋转精准控制音量与音调；当通过磁吸结构分离后，它变身为一个独立的无线控制器，其内部转轴结构集成了次级显示屏。
05

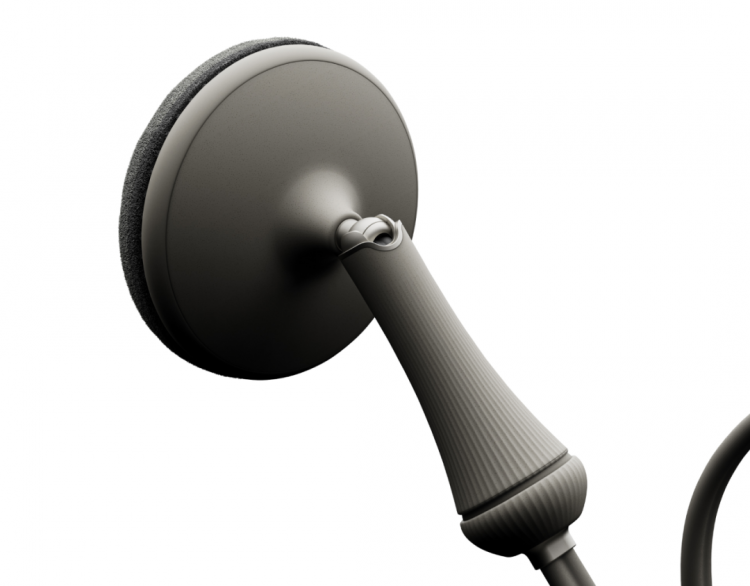

Soomuk 蒸汽淋浴系统

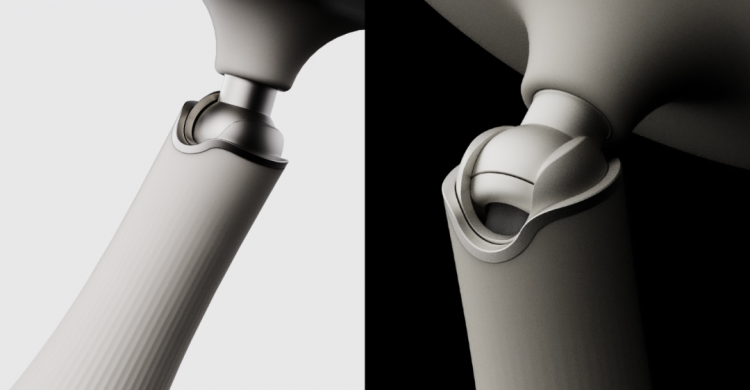

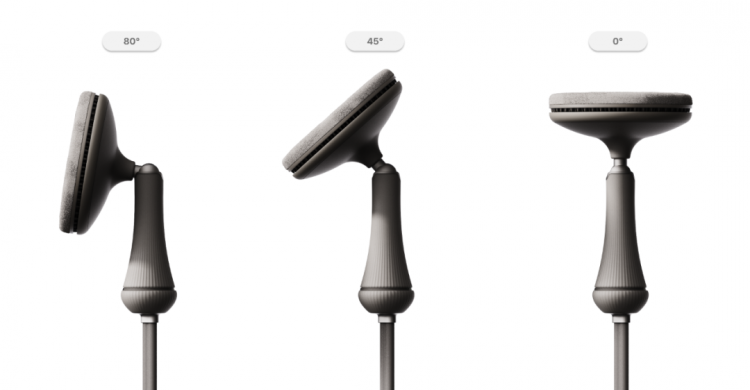

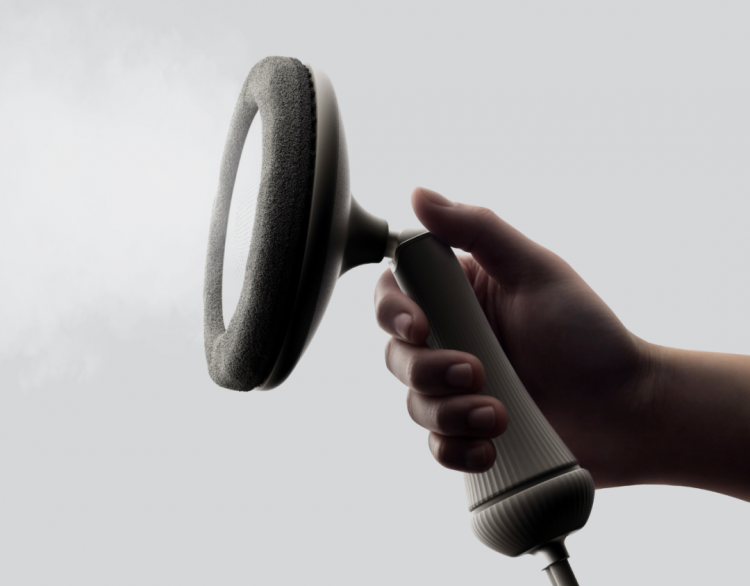

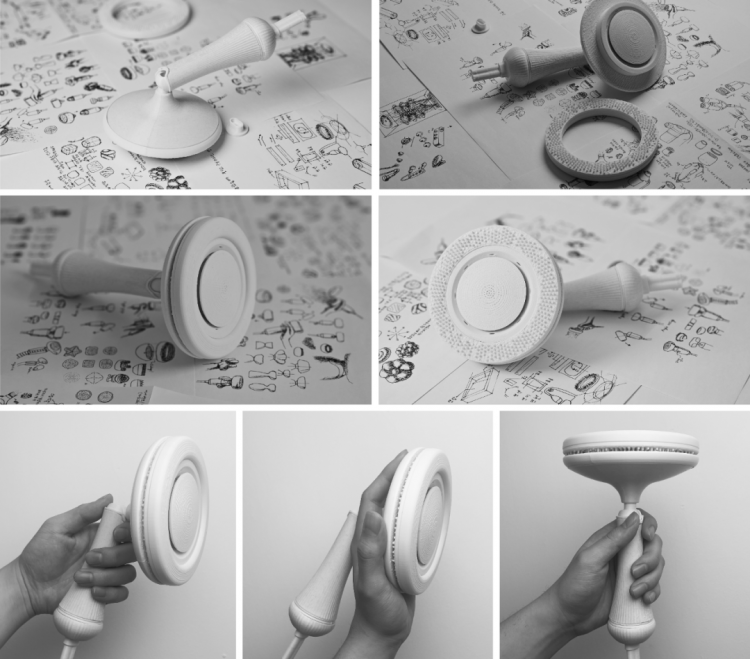

Soomuk将传统水墨画的笔墨意境转化为现代卫浴设计，其淋浴器直接模仿了毛笔的造型。转轴设计被巧妙地安置在“笔杆”与“笔头”的连接颈部，采用了一种隐藏式的球头或单轴枢轴结构。

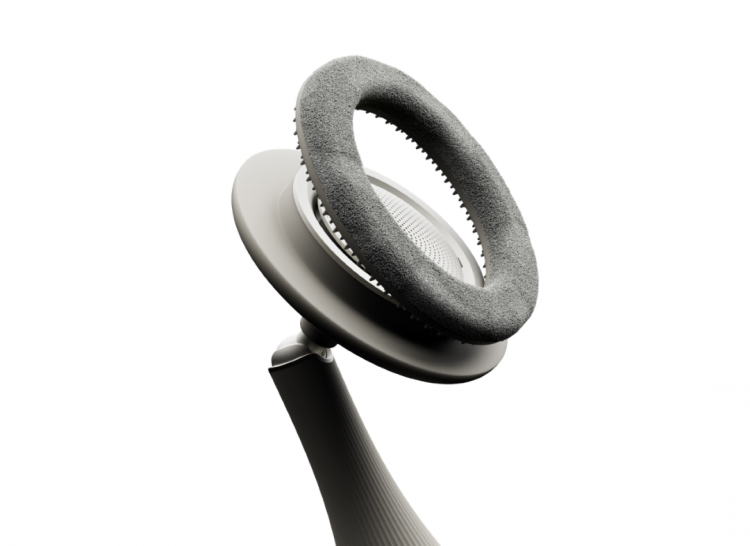

这个关节允许硕大的环形织物喷头进行灵活的俯仰角度调节，以改变蒸汽的喷射方向。
这种机械动作在功能上满足了定向淋浴的需求，在形态上则完美隐喻了书法运笔时笔锋的“提按”与“转折”。
06

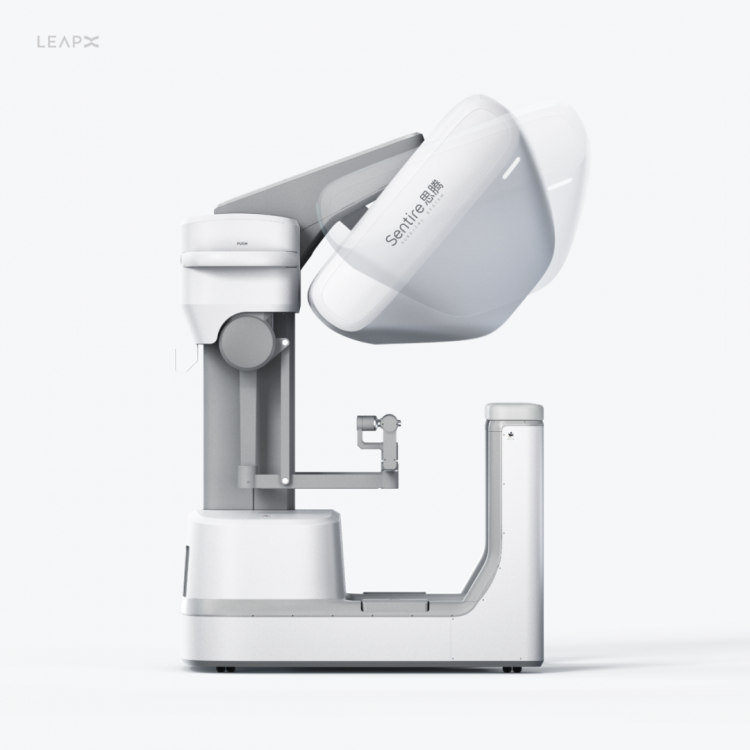

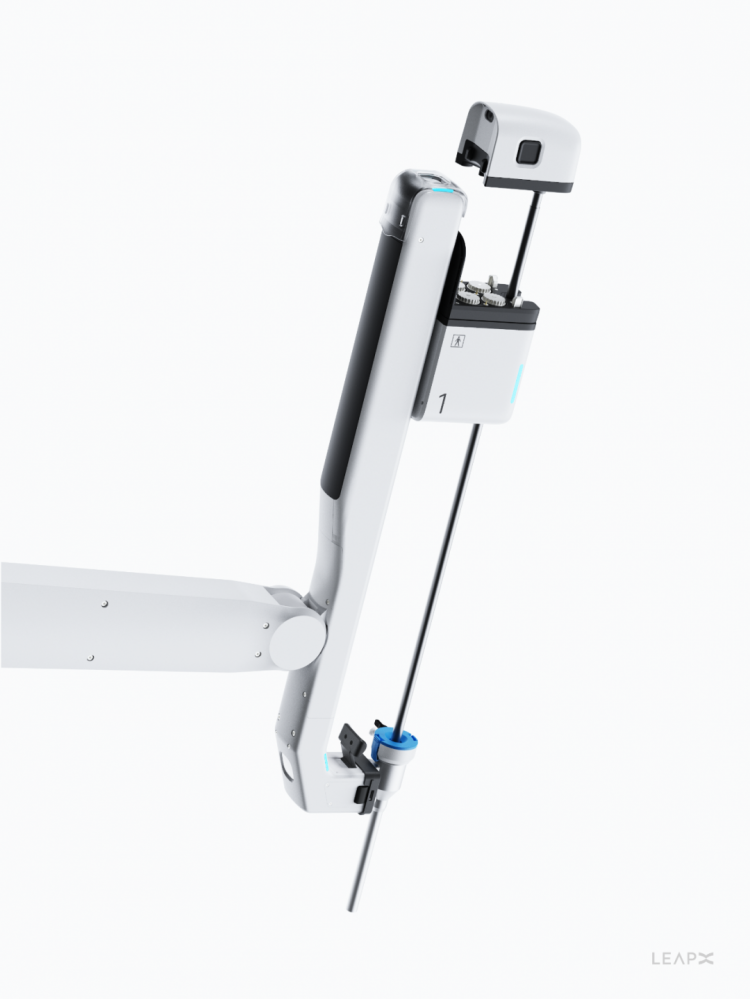

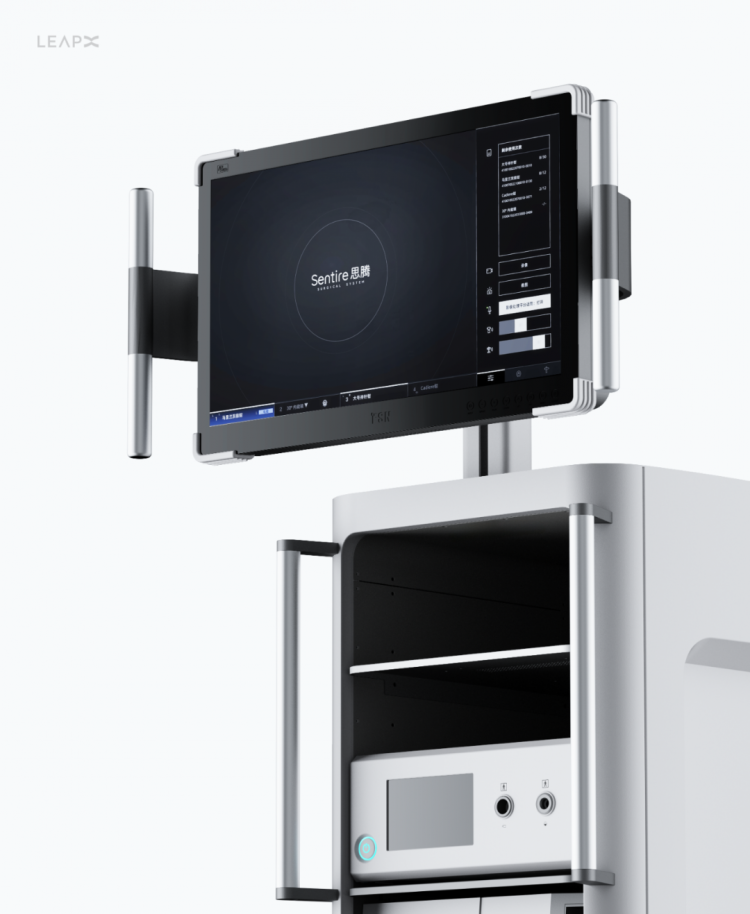

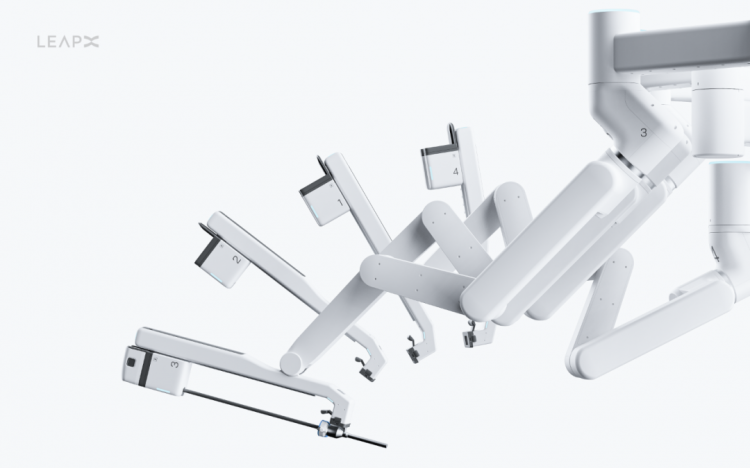

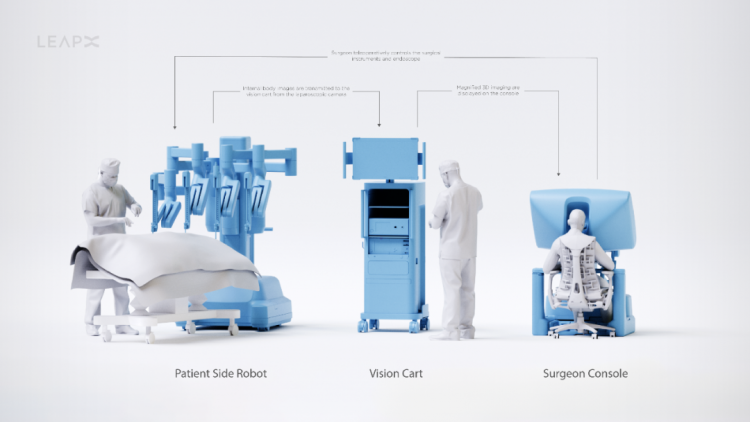

Sentire 腹腔镜手术机器人

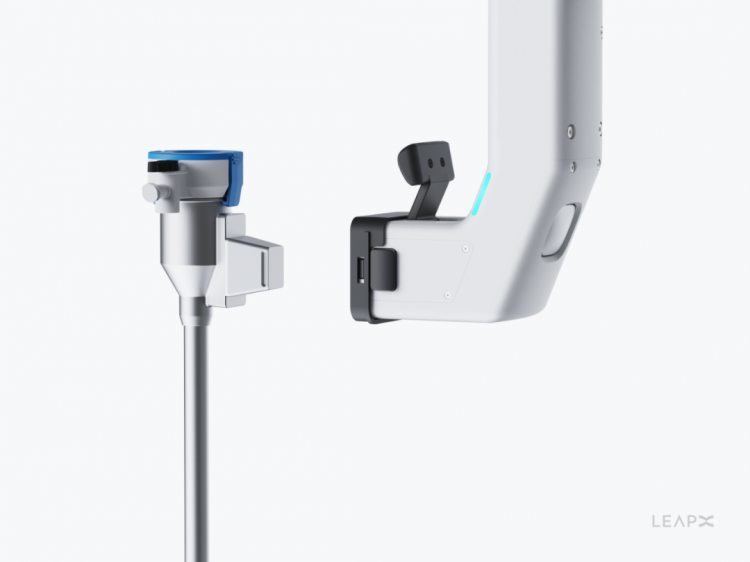

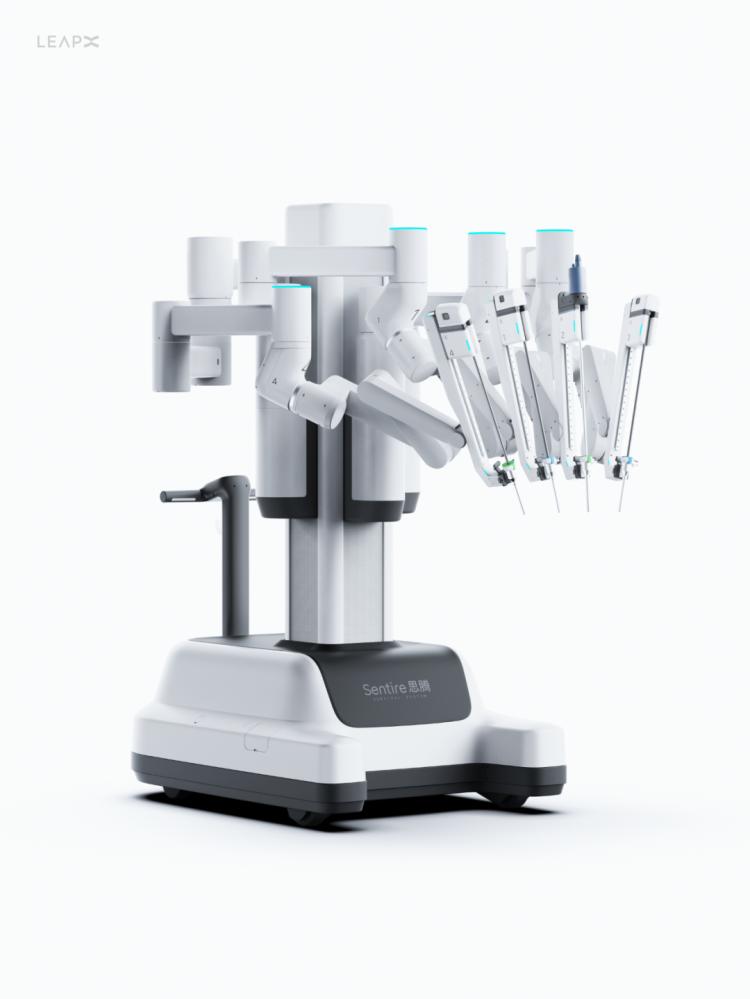

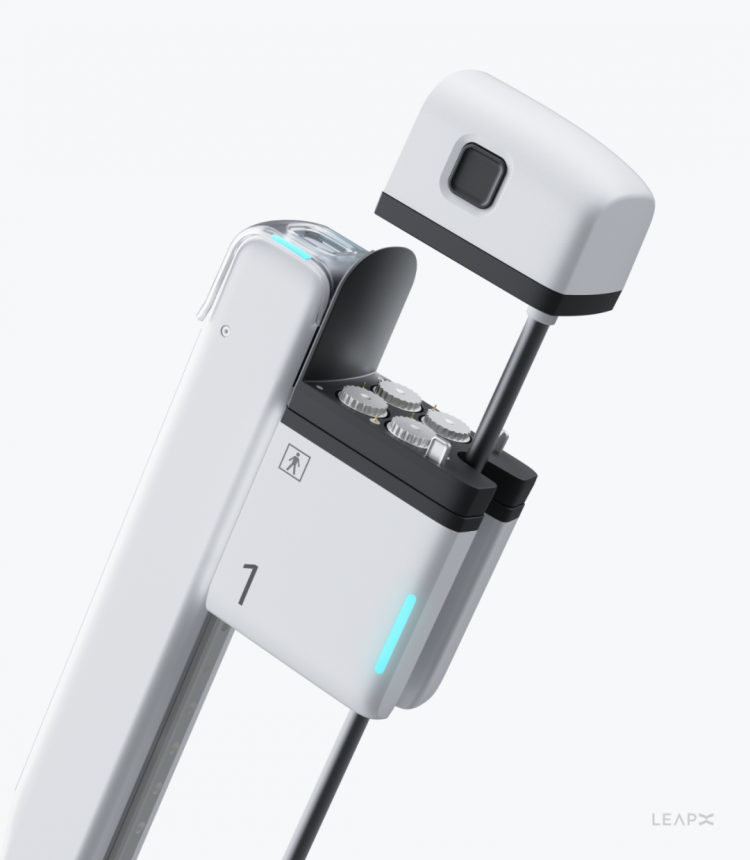

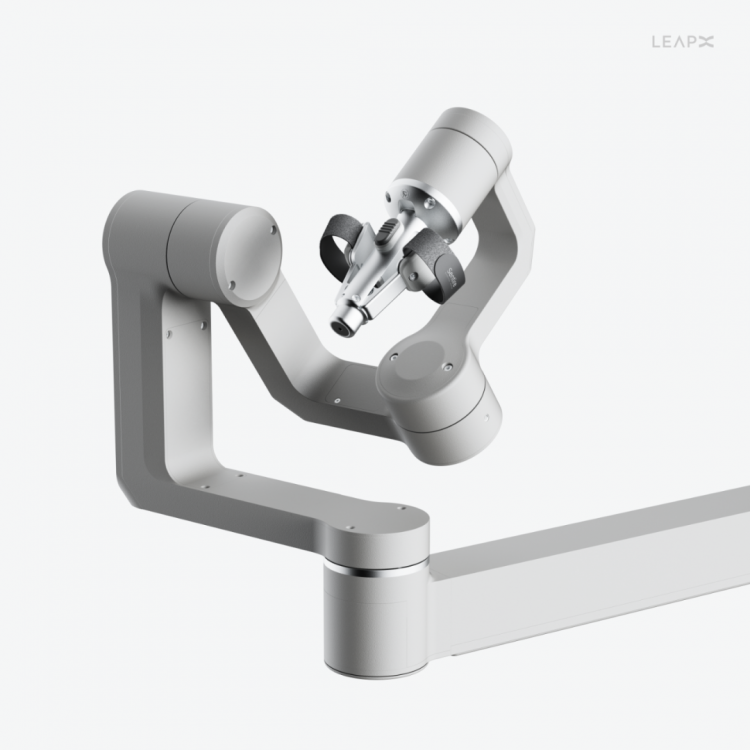

Sentire手术系统的输入设备采用了一套高自由度的多轴云台结构，该万向节转轴内部集成了高分辨率编码器与力反馈电机，能够实时捕捉外科医生手部的微小位移与旋转。

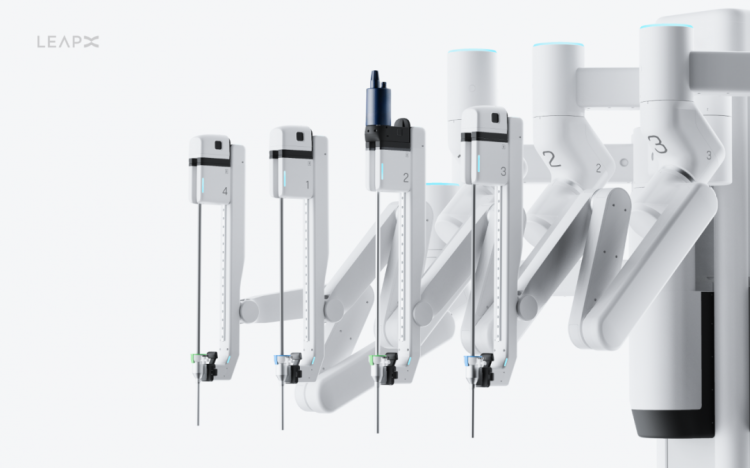

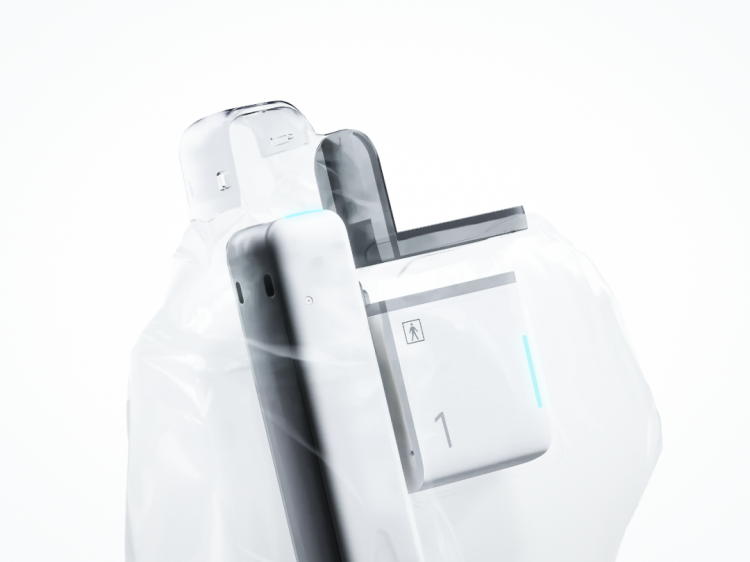

四条机械臂采用了高刚性的串联关节设计，其运动学算法配合机械结构确保了不动点机制，即机械臂在运动过程中，手术器械与人体切口的接触点始终保持静止，避免撕裂组织。
07

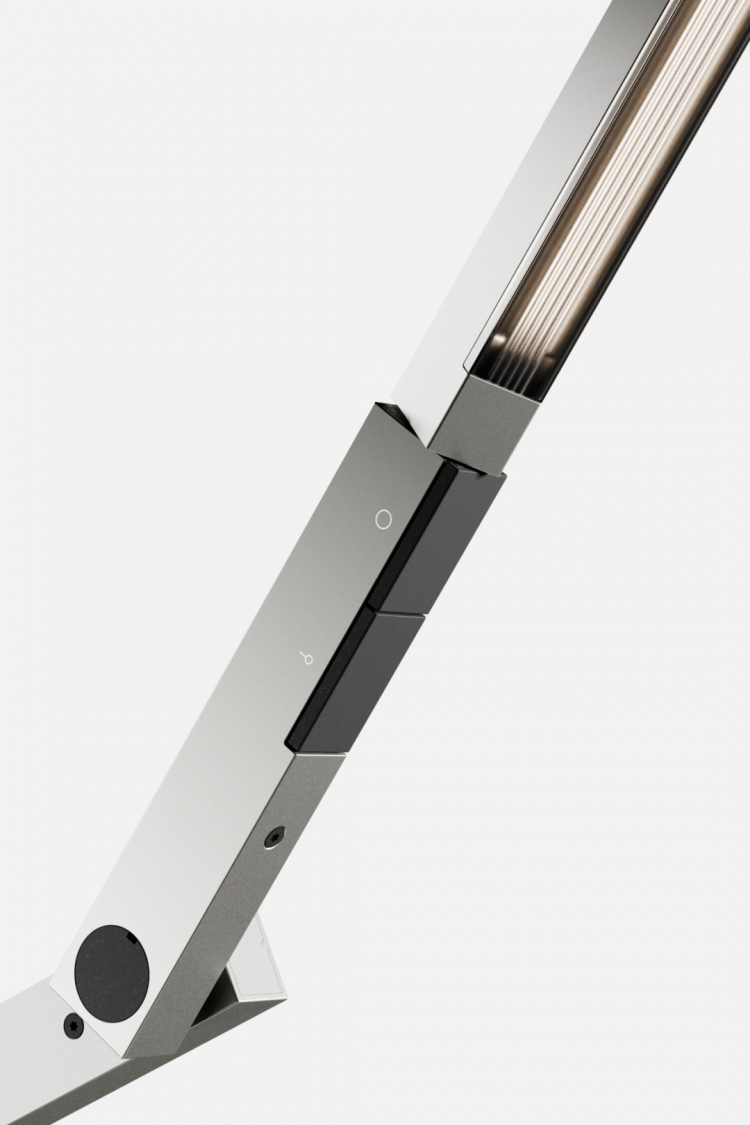

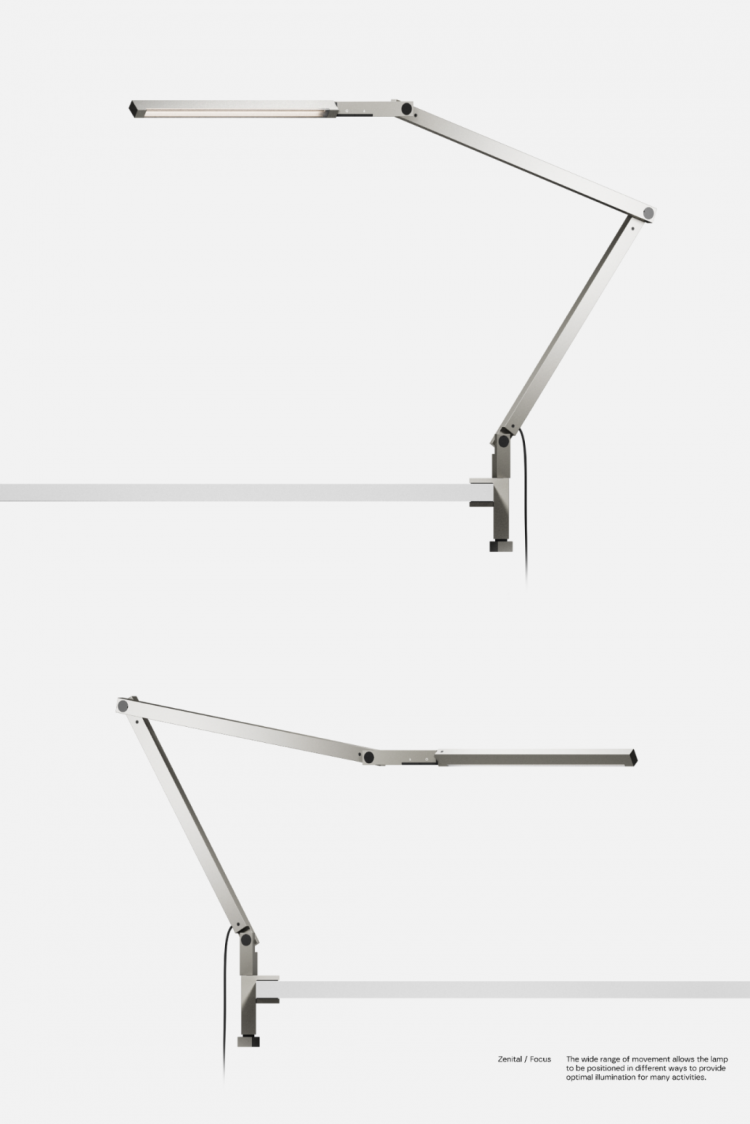

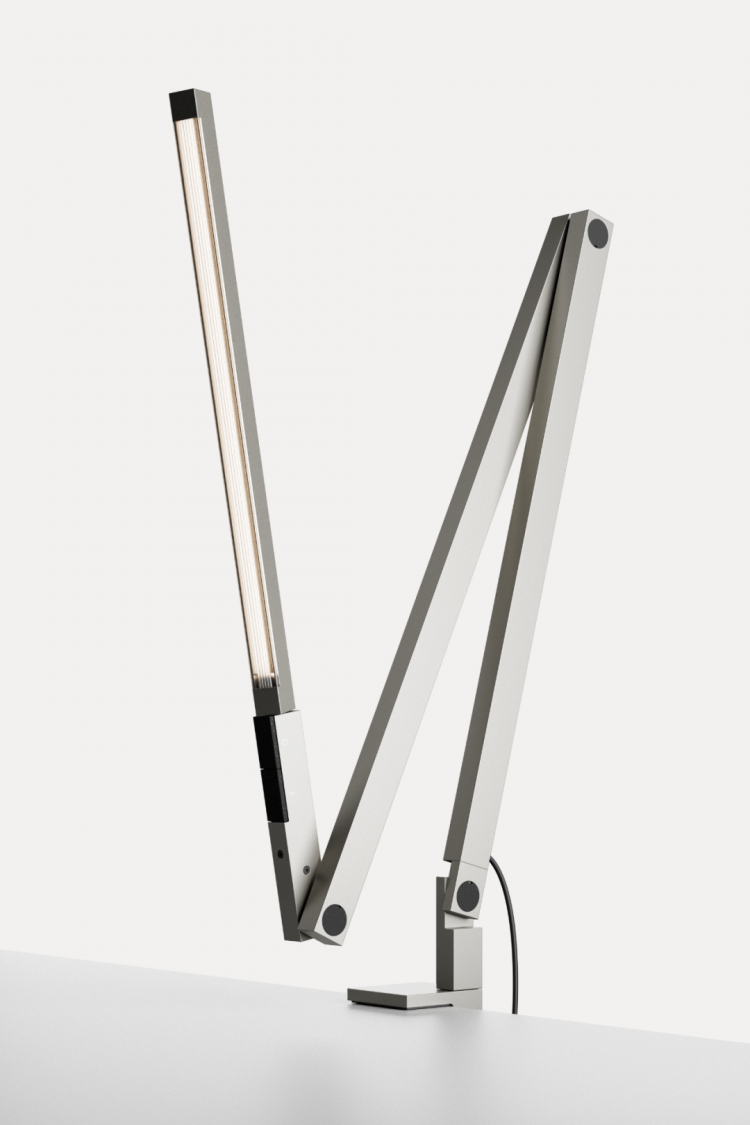

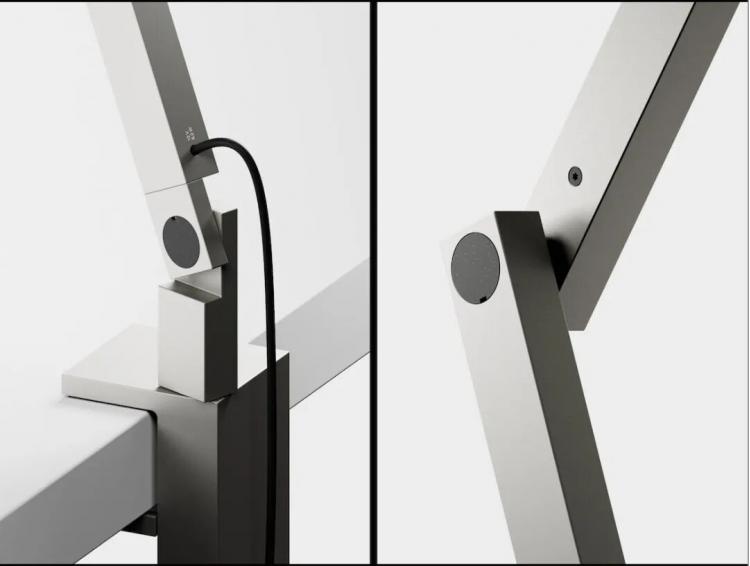

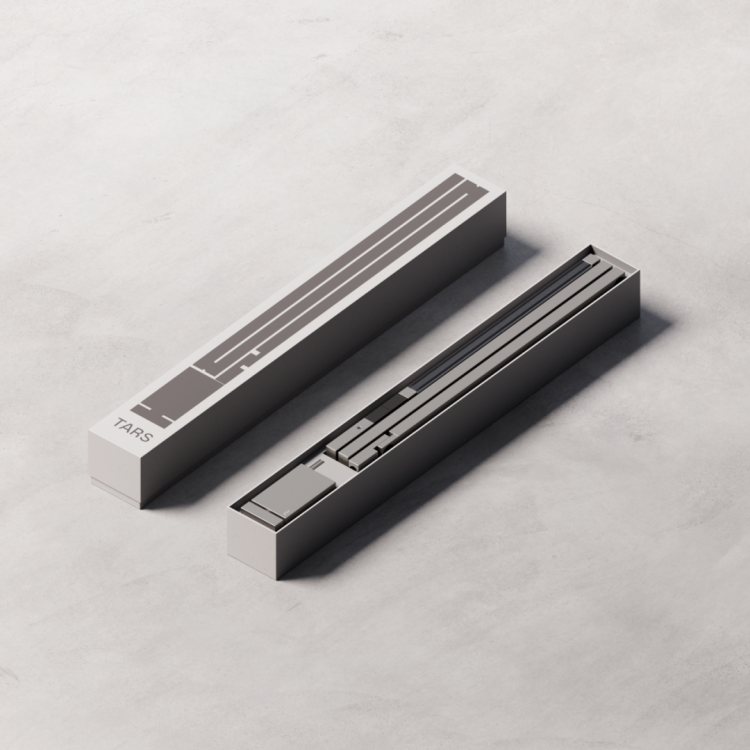

TARS台灯

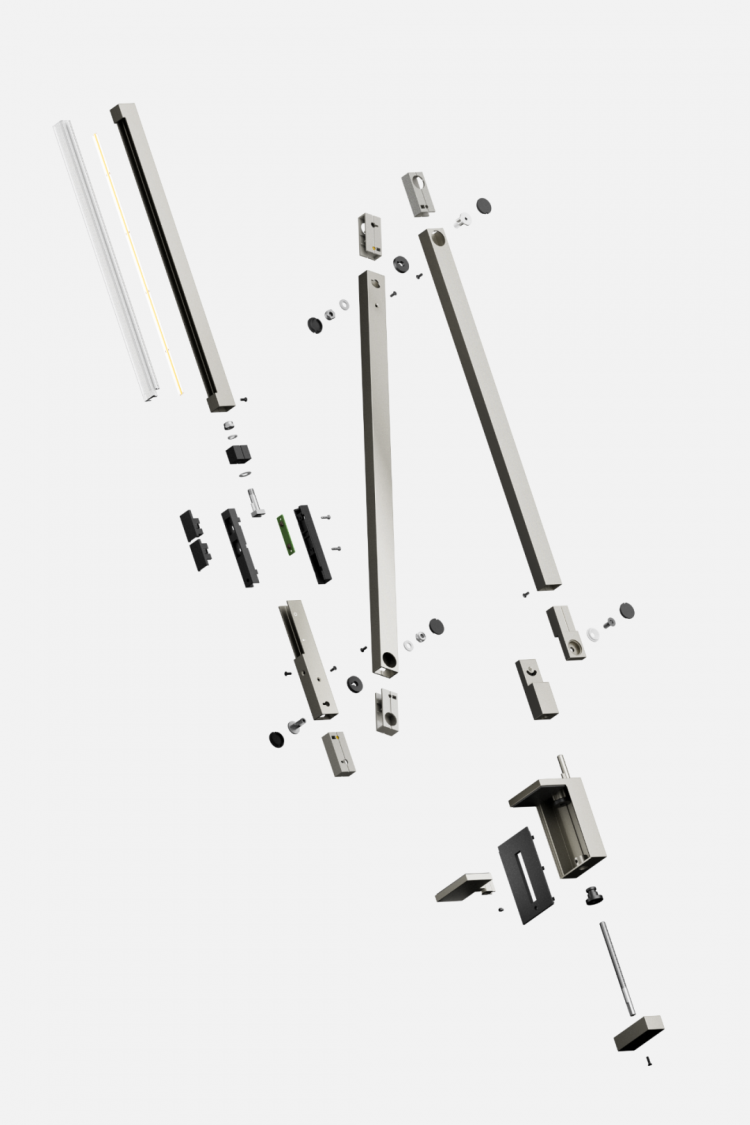

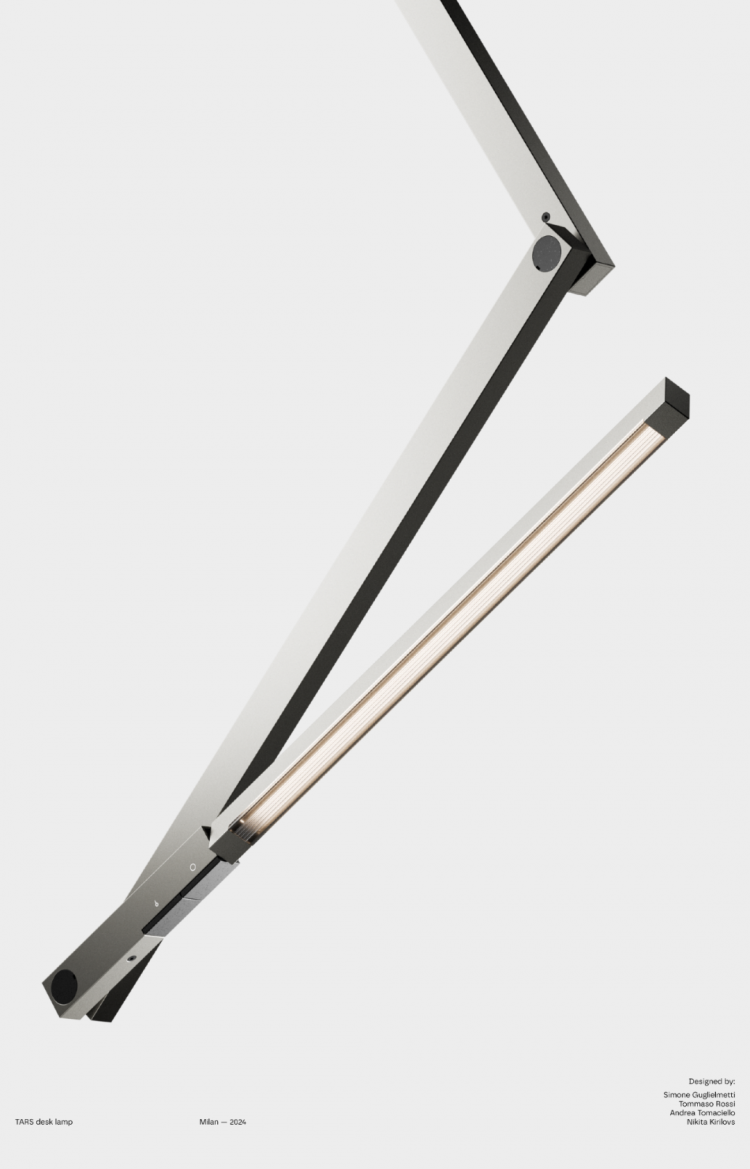

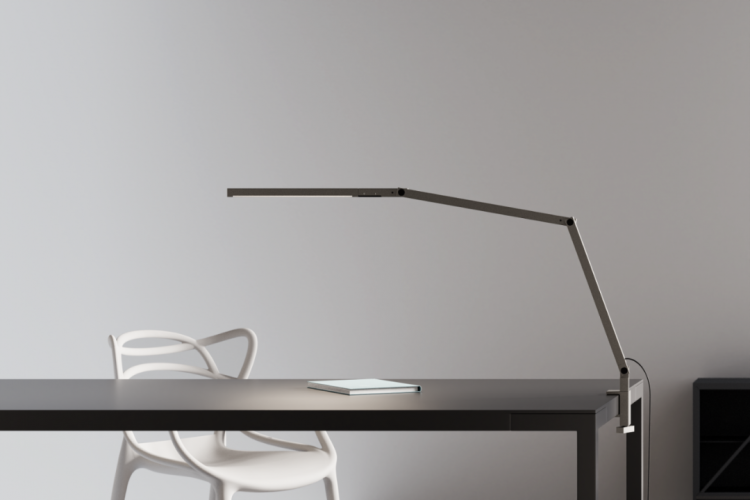

Tars将台灯的机械结构精简为纯粹的几何形式，其核心在于连接三段扁平铝型材的黑色圆形摩擦铰链。
依靠转轴内部的高精密阻尼片来对抗重力，使得灯臂能够以“Z”字形在任意角度稳固悬停。这种多连杆结构赋予了灯具极大的伸展范围与高度调节能力。
08

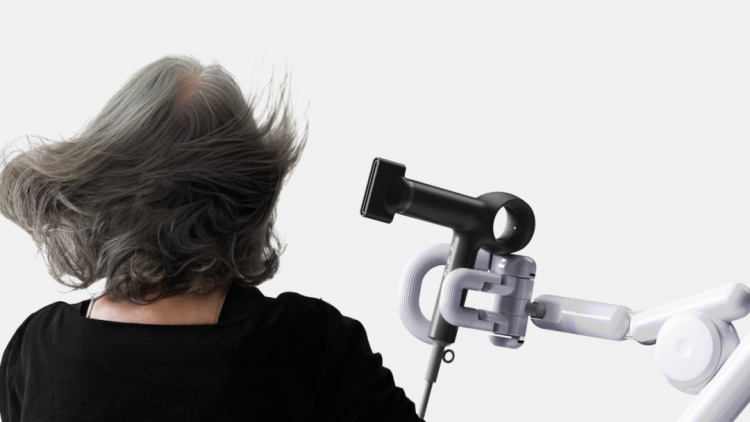

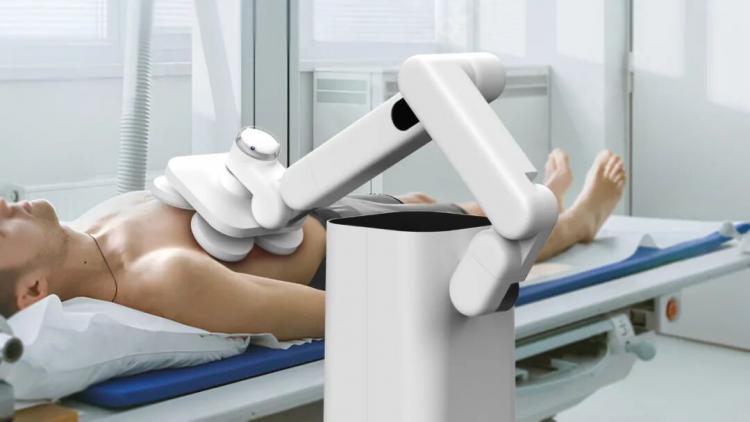

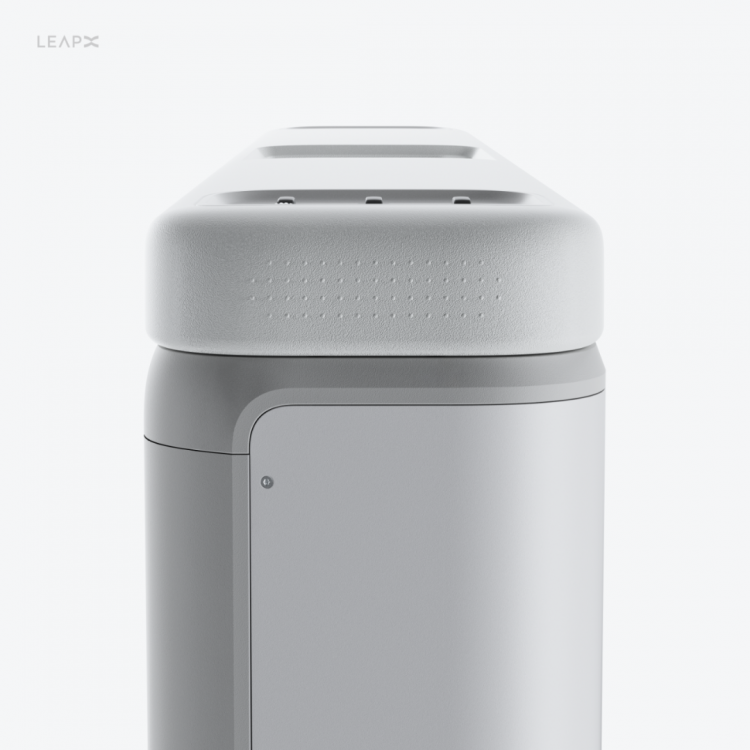

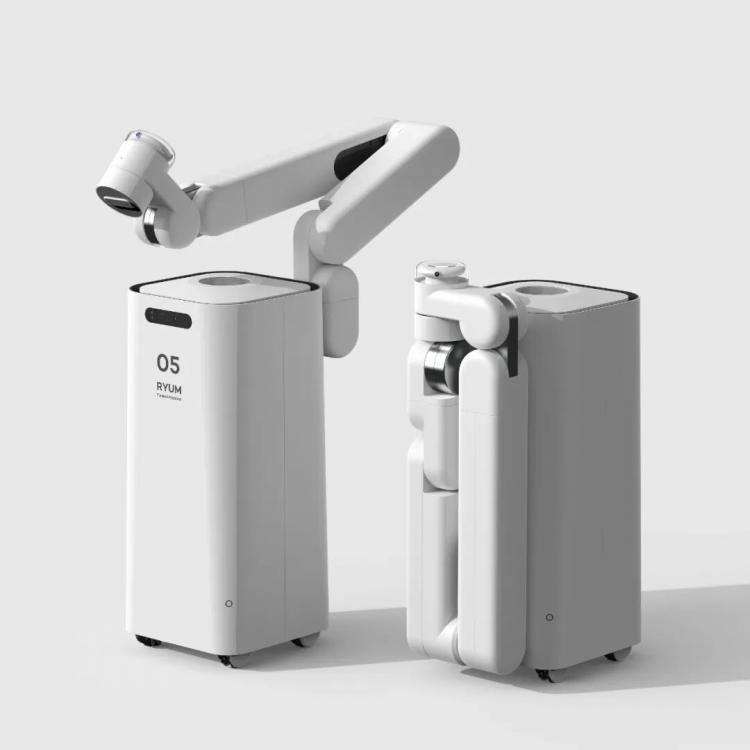

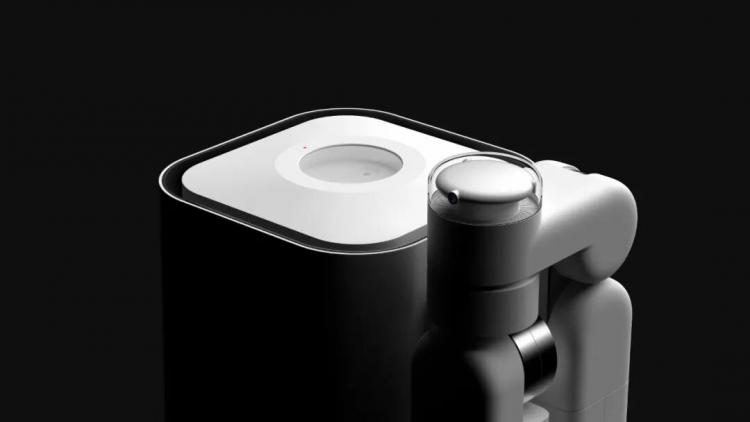

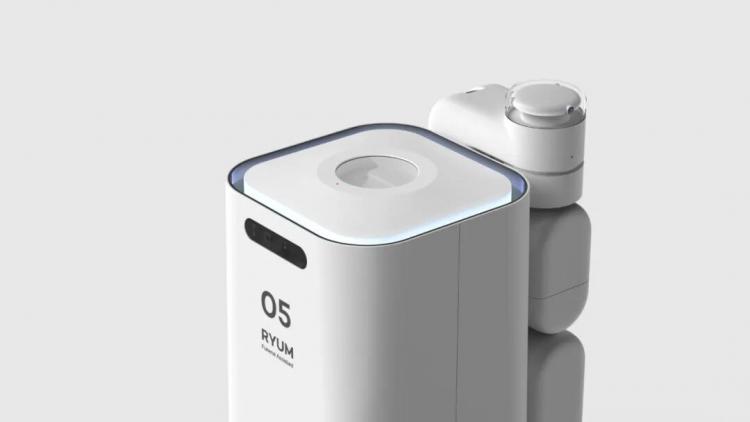

RYUM护理机器人

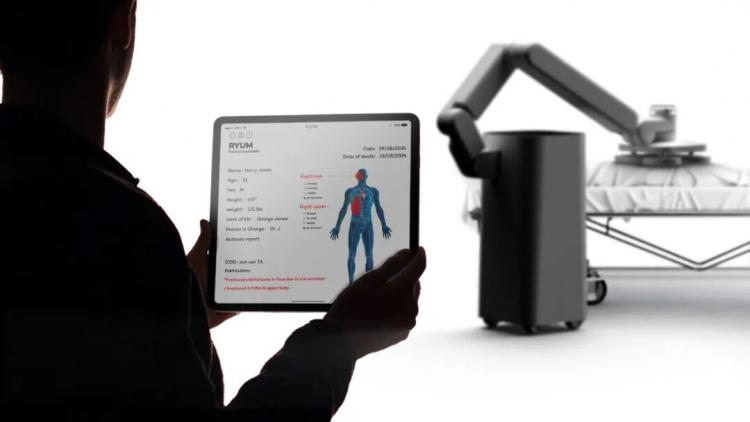

RYUM的设计核心在于一套七轴机械臂系统。通过七个串联的旋转关节，机械臂具备了类似人手的冗余自由度，能够在狭窄空间内灵活调整姿态以覆盖全身。

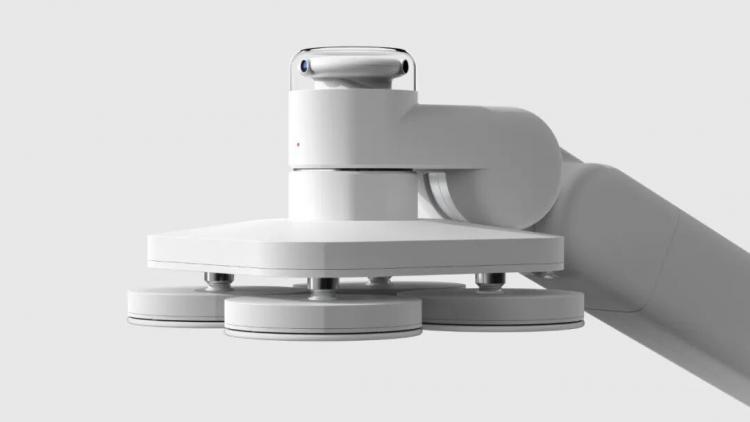

末端清洁模块采用了球头关节连接，利用物理柔性适应人体的不规则曲面。
09

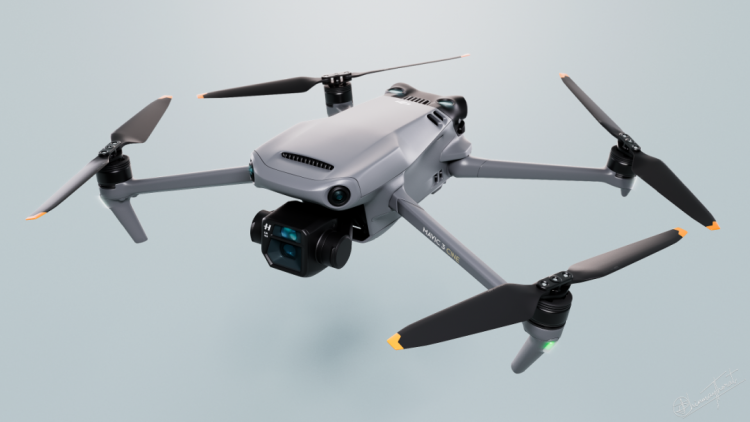

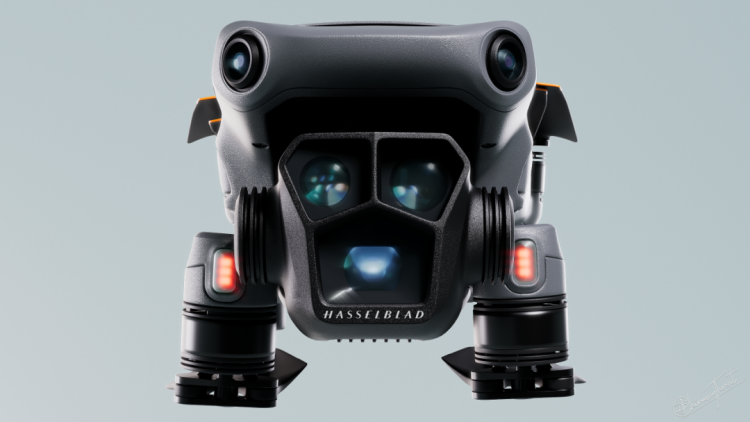

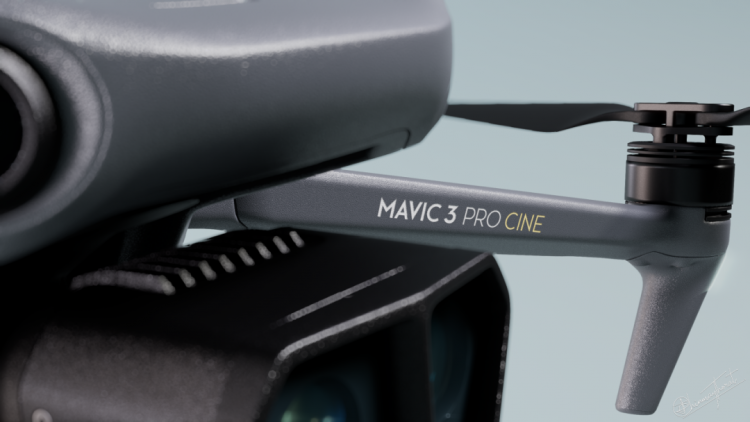

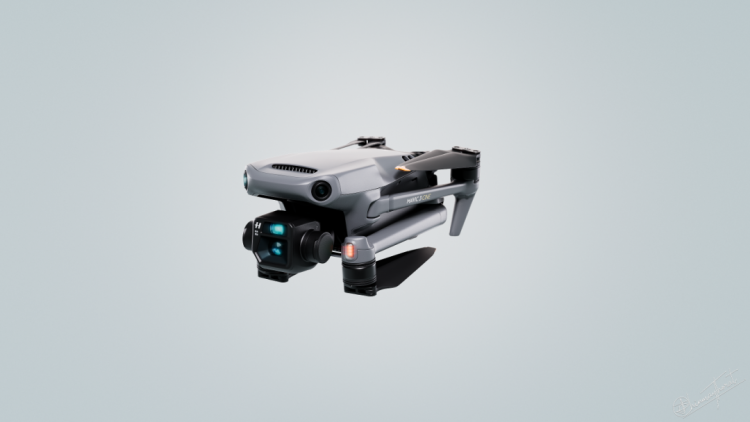

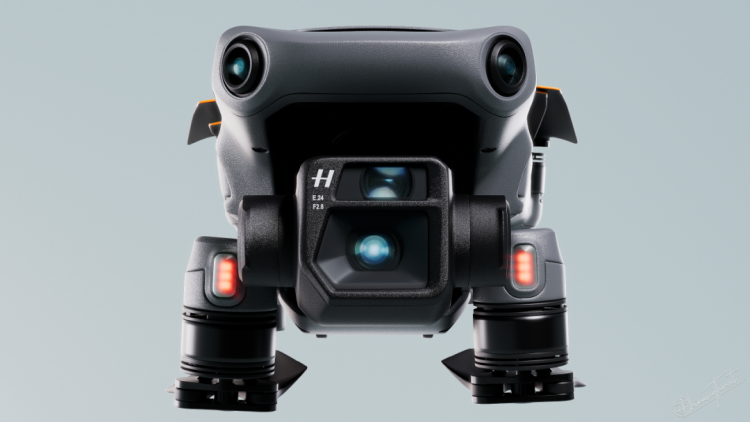

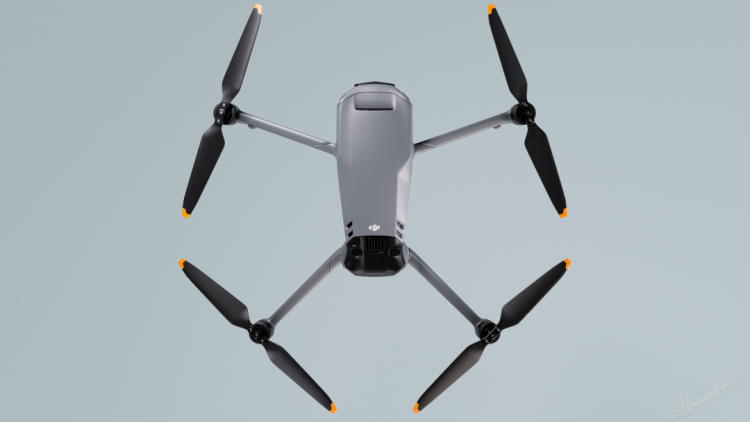

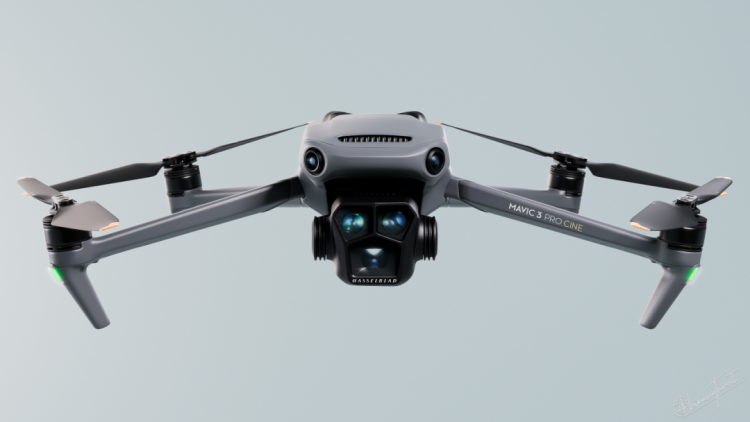

DJI Mavic 3 Pro

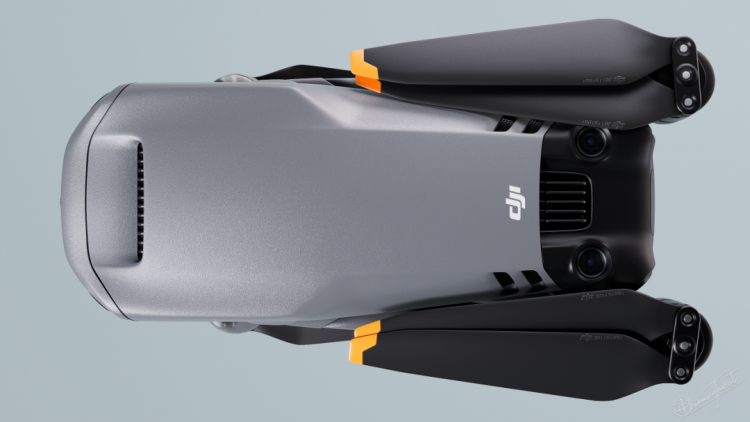

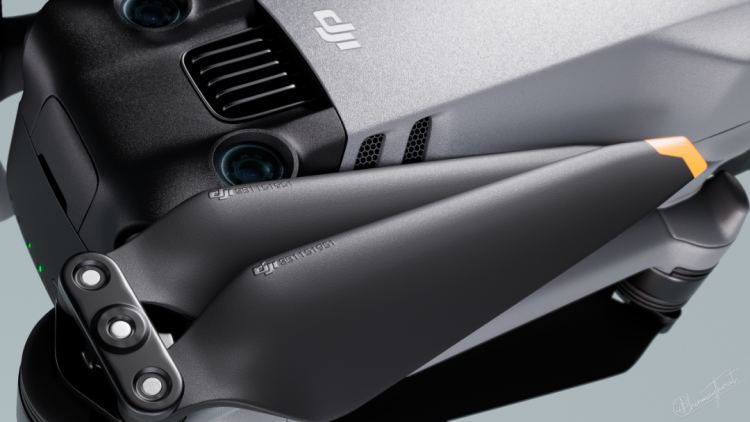

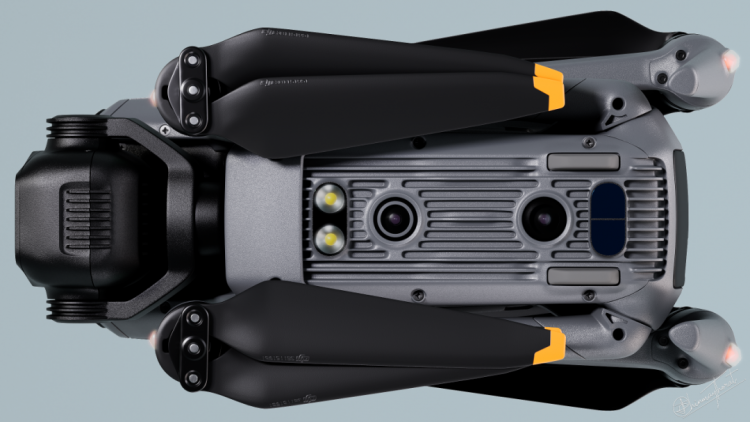

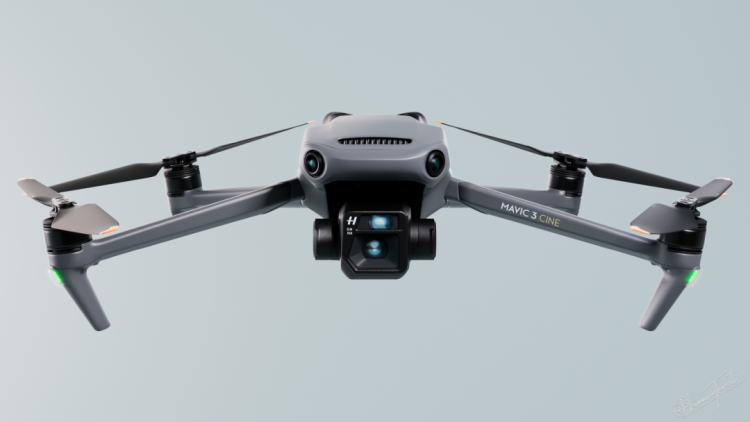

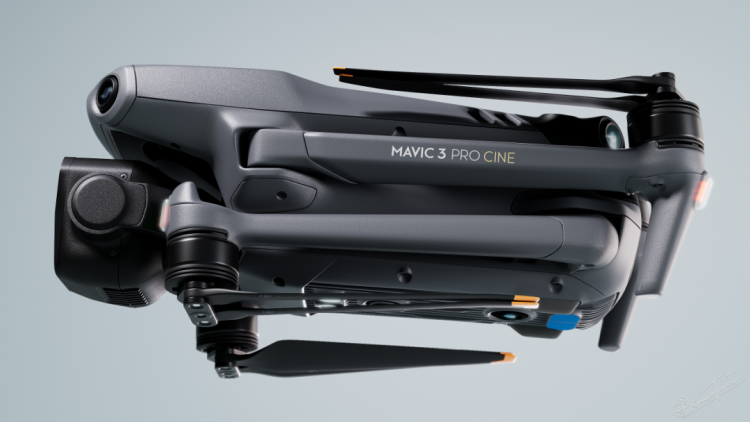

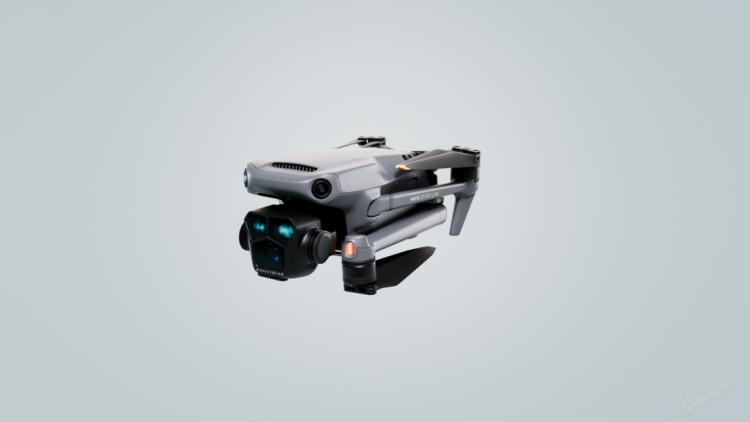

Mavic 3 Pro的折叠结构是实现便携与飞行稳定性平衡的关键。其机臂采用了前后错位折叠设计，通过精密的金属转轴实现了在收纳状态下的极紧凑堆叠。
转轴内部集成了清晰的机械卡位点，在展开至飞行状态时提供明显的锁止反馈力，确保在电机高速旋转产生剧烈震动时，机臂不会发生微小位移，从而保证飞行姿态的绝对刚性与稳定。
10

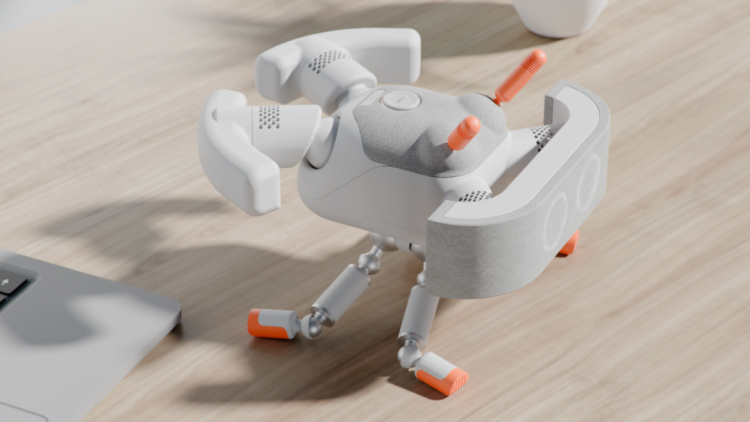

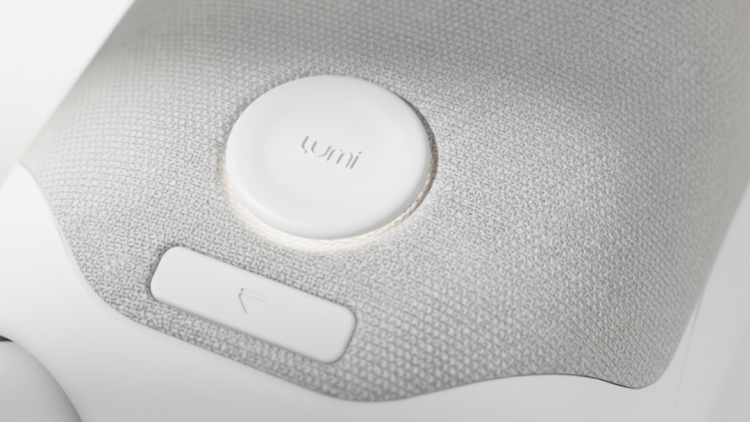

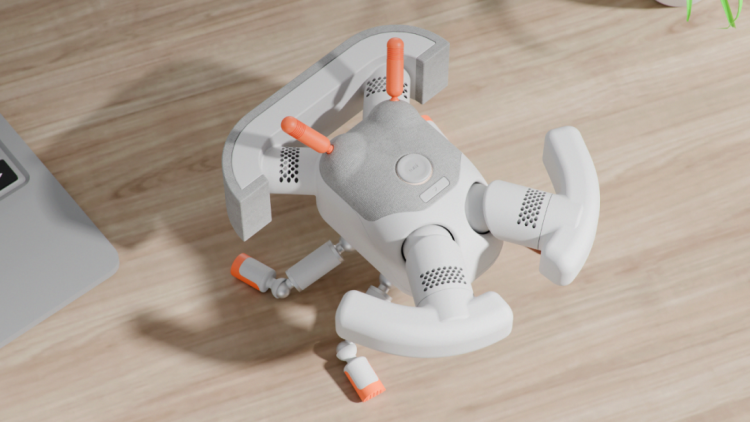

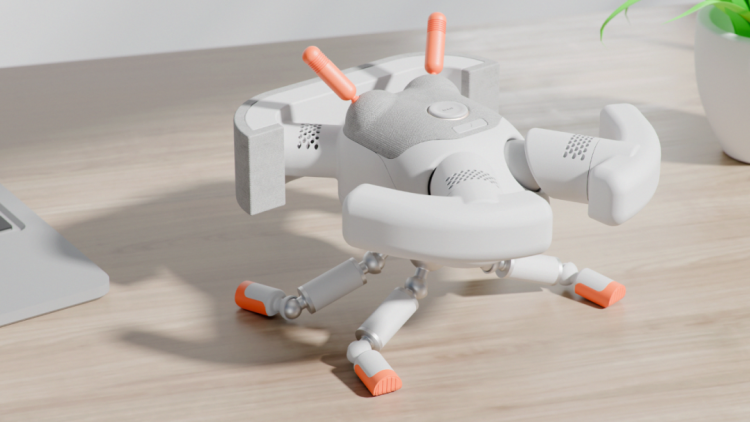

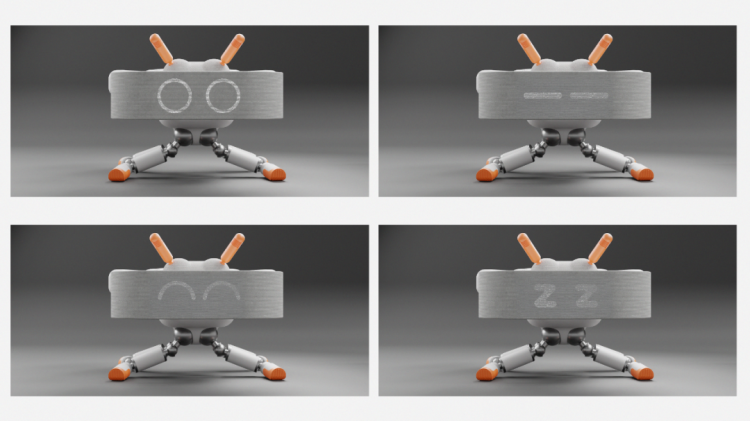

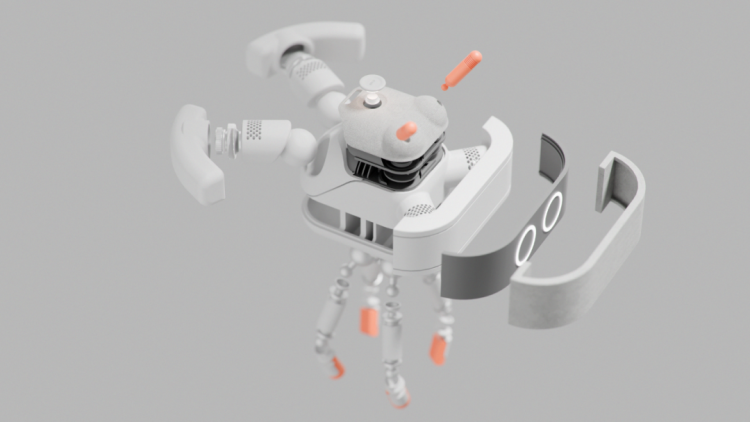

LUMI氛围伴侣机器人

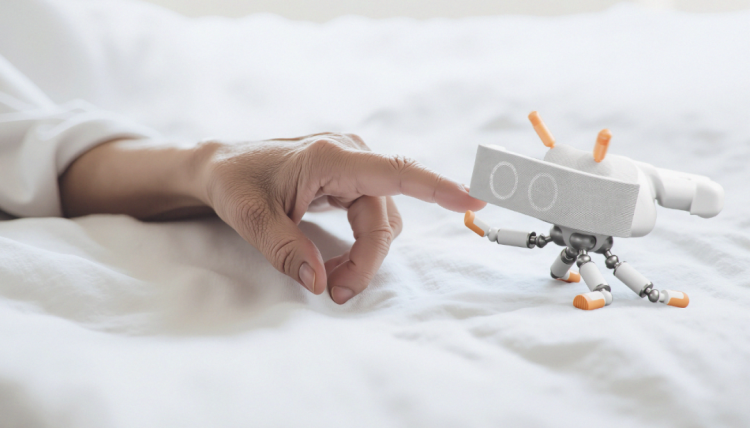

LUMI的腿部机械结构摒弃了传统机器人的刚性连杆，转而采用了一套受生物骨骼启发的柔性多关节系统。
其核心是一系列串联的精密球窝关节，每个关节内部集成了微型伺服电机与柔性线缆驱动。
这种结构允许每条机械腿实现全向自由度的弯曲与扭转，不仅能模拟生物肢体的流畅步态，更能在静止时通过关节的微调实现如呼吸般的自然起伏。
转轴设计的优劣，往往不取决于外观的修饰，而取决于内部机械逻辑的严谨性。每一个成功的转轴方案都是材料学、运动学与制造工艺的综合成果。
它们在毫厘之间，解决了连接与运动的物理挑战，赋予了静态产品以动态的功能价值。
