© 吴清山
七舍合院位于北京旧城核心区内
院子占地宽约15米
长约42米
是一座小型的三进四合院
由于原建筑共包含七间坡屋顶房屋
且正好是该胡同的七号
故得名七舍
© 王宁
© 王宁
© 王宁

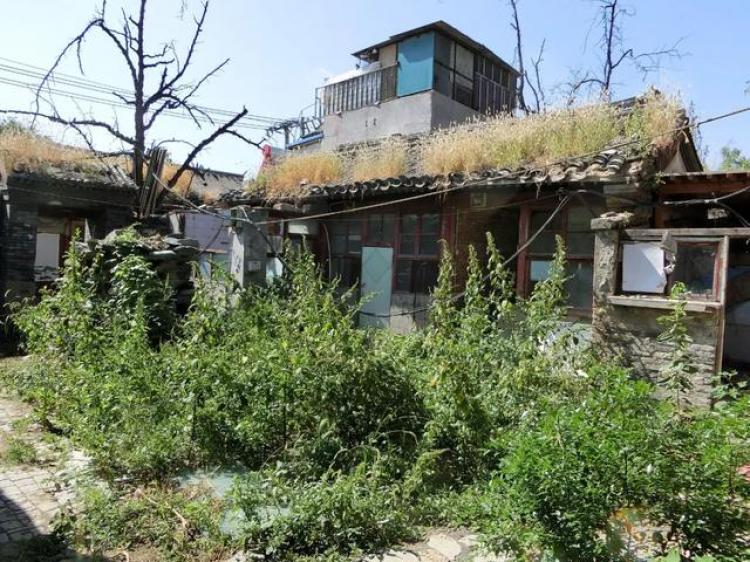

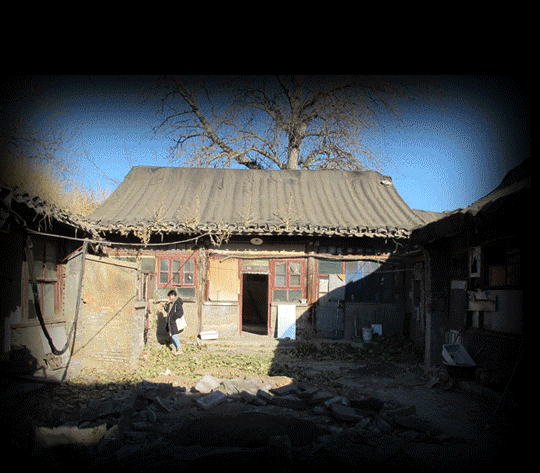

原始建筑年代较为久远
除了基本上还保持的木结构梁柱
和局部有民国特点的拱形门洞
其它大部分屋顶、墙面、门窗等
都已经破损或消失
院内遗留了大量大杂院时期的临时建筑
遍布清空之后的建筑废料
杂草丛生、一片凋零
原始建筑
施工过程
因此
本次改造设计一方面是修复旧的
对院落房屋进行整理
保留时间迭代的印记
修复各个建筑界面
加固建筑结构
重现传统建筑的样貌
另一方面是植入新的
新的生活功能配备（卫生间、厨房、车库等）
新的基础设施（水暖电设备管线）
以及新的游廊空间
新与旧相互叠合成为一个新的整体
来满足未来院子作为公共接待和居住空间的使用要求
分析图

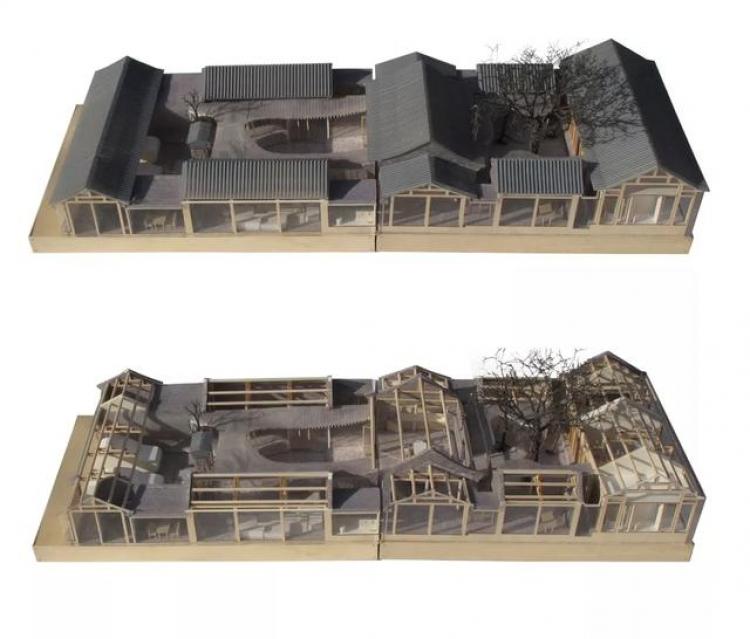

模型
“游廊”一直是传统建筑中的基本要素
我们引入“游廊”
作为本次改造中最为可见的附加物
将原本相互分离的七间房屋连接成为一个整体
它既是路径通道
又重新划分了庭院层次
并制造出观赏与游走的乐趣

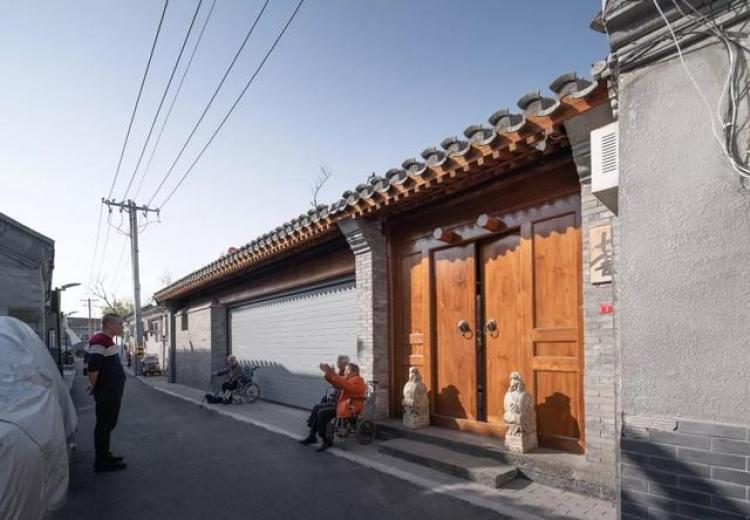

沿胡同外立面及入口 ©吴清山
外立面 ©王宁

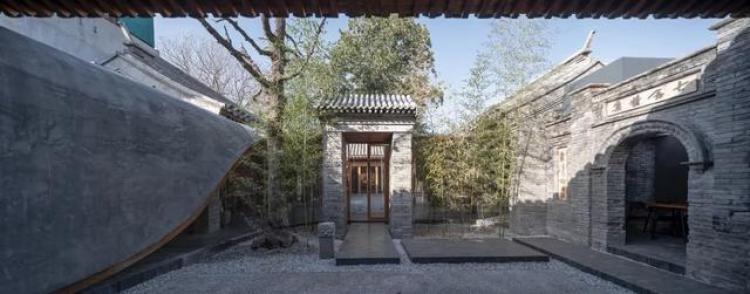

一进院被定义为停车院
设计保留原建筑屋顶移除墙面
并平移了主入口位置
以留出尽量宽阔的停车空地
前院之中有质量历史遗存
如门楼、拱门雕花
甚至一颗枯树均被修复和保留
但拆除了前后院子之间的围墙
代之以透明的游廊作为建筑新的入口

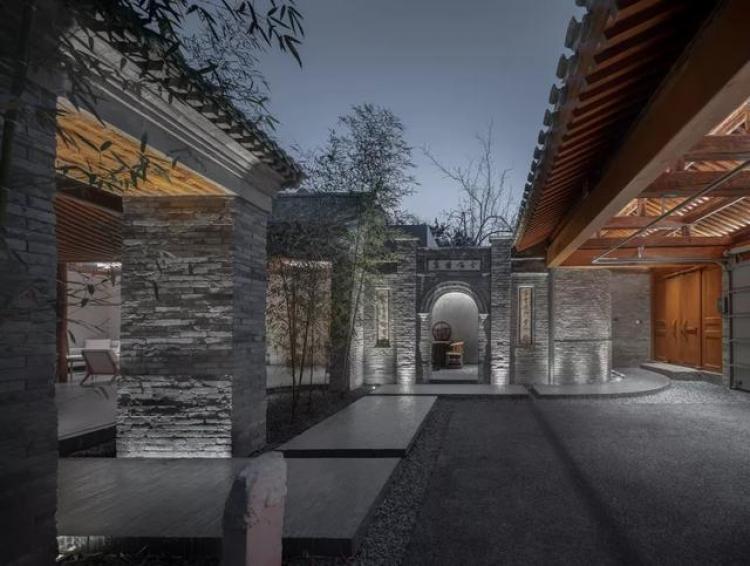

一进院 ©吴清山
一进院 ©吴清山

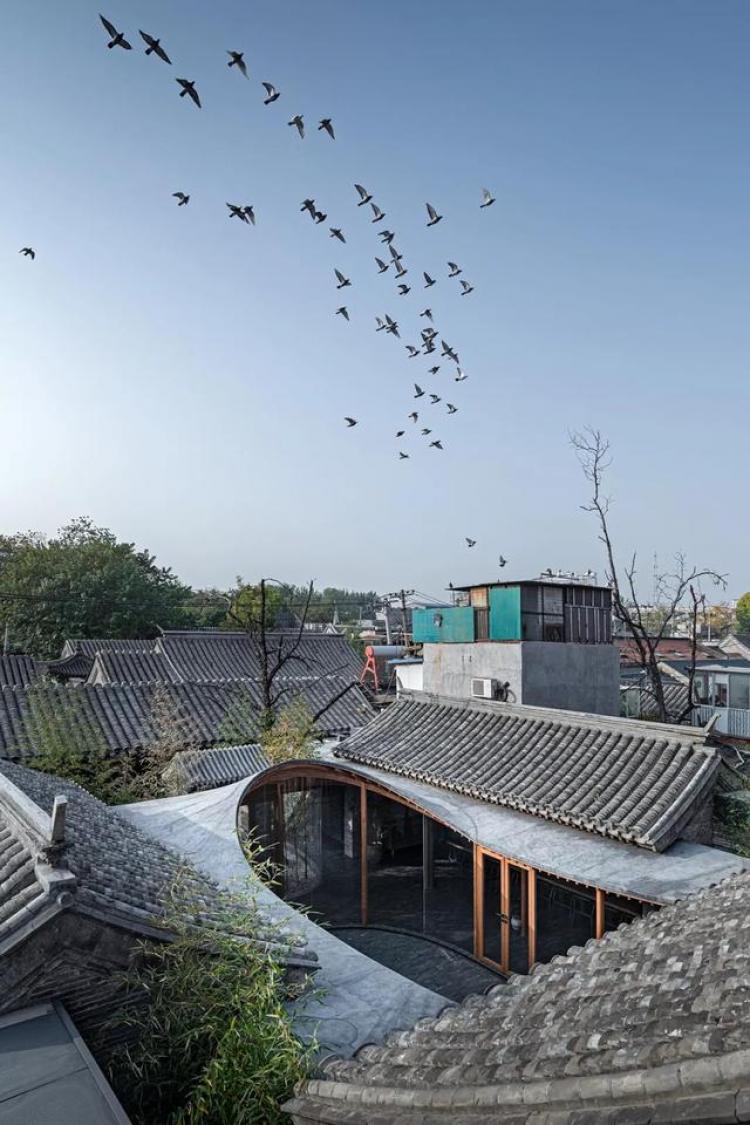

游廊延续了坡屋顶的曲面形态特征
并结合前后院景观与功能进行相应的变化
游廊在入口处微微上扬
结合两侧的曲线屋顶构成一个圆弧景框
将建筑、后院的大树和天空纳入风景之中
而另一侧的游廊屋顶则向下连接成为曲面墙
在停车院之内分隔出其后的
卫生间、服务间、设备间等功能空间
© 吴清山
二进院入口 ©王宁
二进院 ©王宁

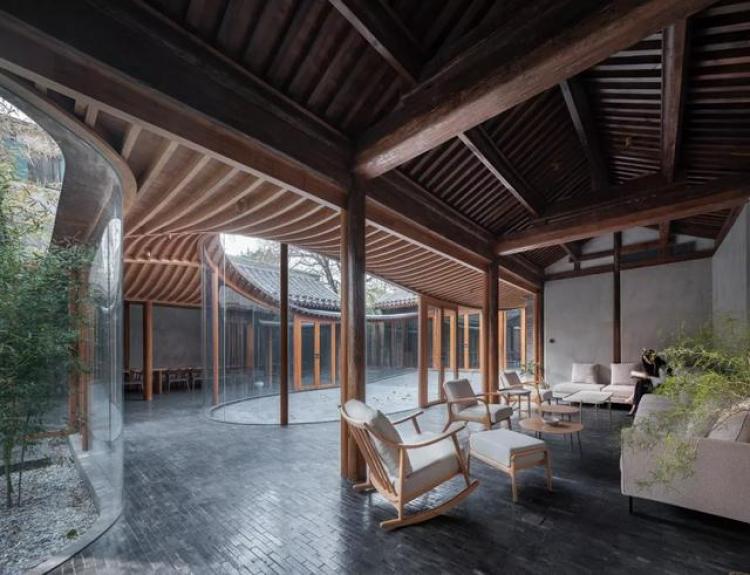

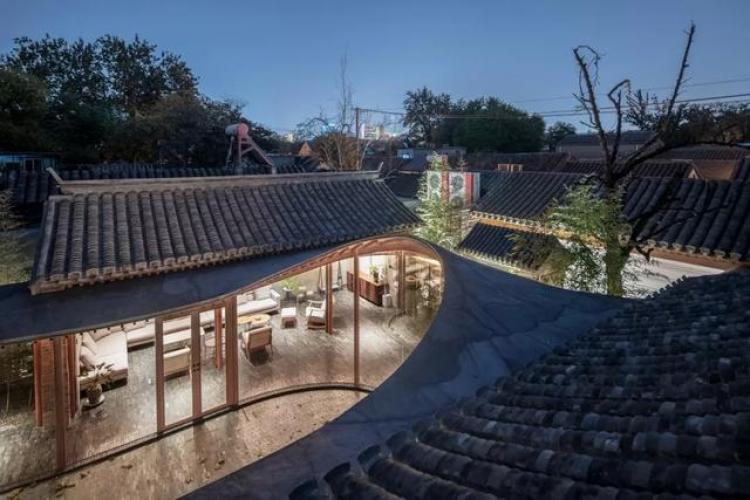

二进院是公共活动院
结合原本建筑一正两厢三间房屋的格局
分别布置了客厅、茶室、餐厅、厨房等
室内外空间划分依然采用对称式布局
继承了传统院落的空间仪式性
设计消除了房屋之间的台阶
代之以缓缓的坡道连接
并结合透明的游廊
共同加强内部公共空间与院落之间的连通
二进院 ©吴清山
二进院 ©王宁
二进院 ©王宁
二进院 ©王宁

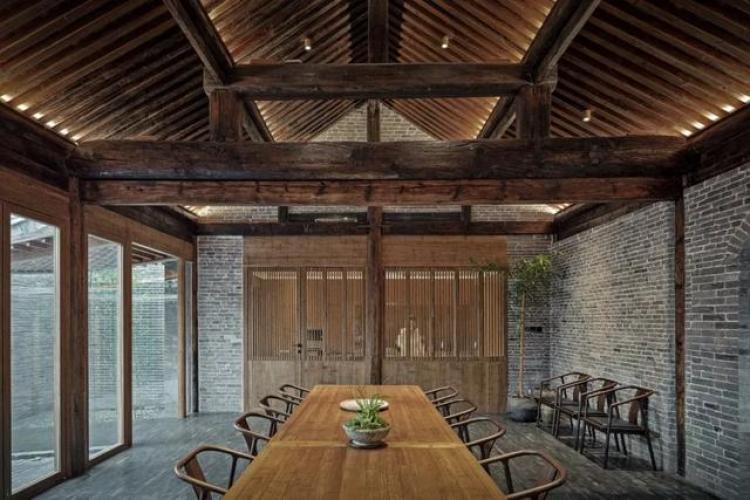

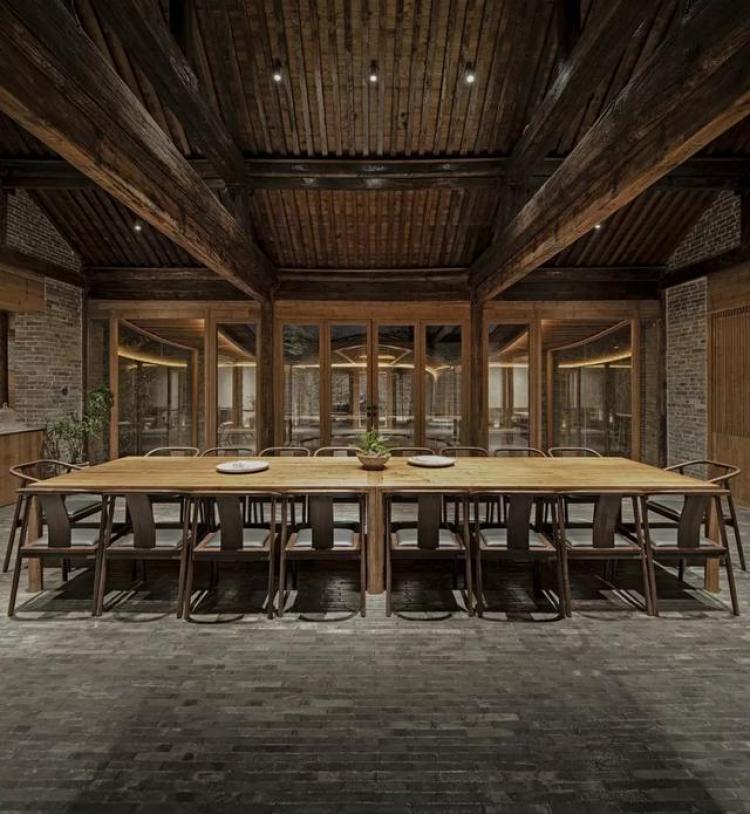

处于正房的餐厅
可由新的折叠门向庭院完全开敞
保证室内活动灵活
得延伸至弧形庭院之内
餐厅正中的拱门经过修复后
成为进入后院的入口
二进院餐厅 ©王宁
二进院餐厅 ©王宁
二进院餐厅 ©王宁
三进院作为居住院
包括两间卧室以及茶室、书房等空间
旧建筑依然是一正两厢的格局
院内有三棵老树
三进院茶室 ©吴清山
三进院茶室 ©吴清山

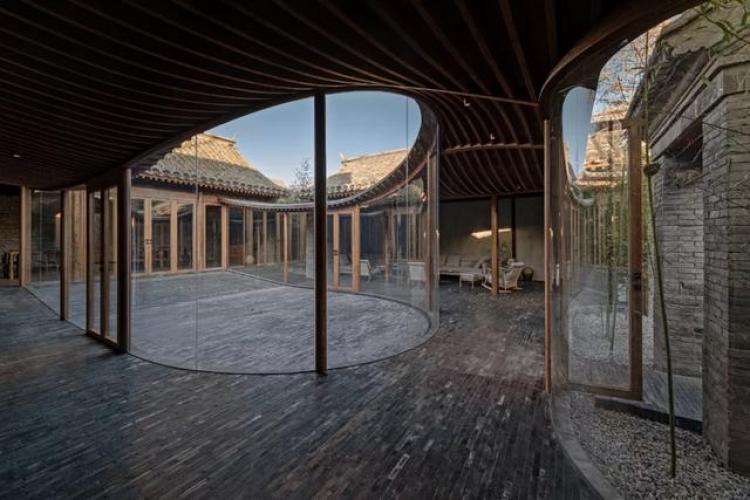

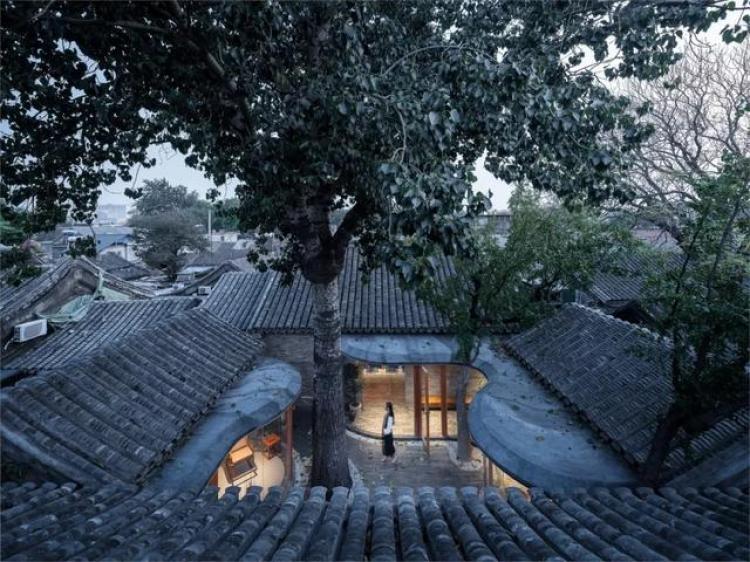

游廊平面在这里演变为连续曲线形态
一方面与庭院内的三棵树产生互动
另一方面也营造出多个小尺度的弧形休闲空间

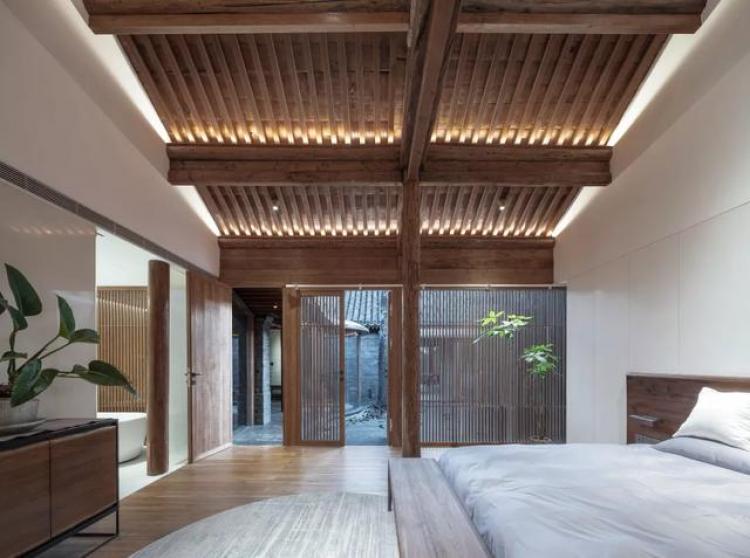

两间卧室居于建筑最后面的房屋
室内根据屋脊呈对称式布局
两个卫生间均与小院子比邻
实现良好的采光和通风效果
三进院茶室 ©吴清山
三进院茶室 ©吴清山
三进院茶室 ©吴清山
设计在保持传统建筑的材料特征基础上
适度添加新材料
注重保持时间迭代的印记
让新与旧产生若干微差与叠合
原始建筑结构整体保留
局部破损构件依然以松木材料替换
新的游廊、门窗、部分家具使用竹钢
作为新的“木”与旧木对应

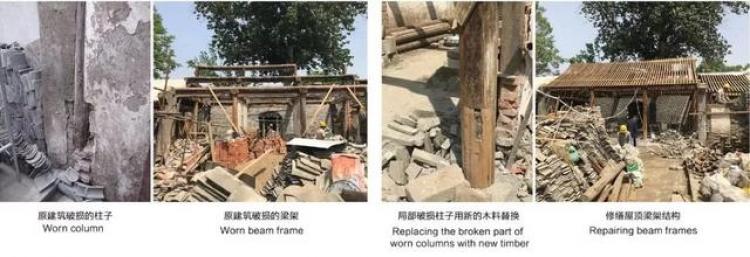

结构修复
游廊采用框架结构支撑上设密肋梁和板
使其尽量通透轻盈融入到旧建筑环境之中
室内还结合使用功能
搭配了不同旧木、原木家具
让不同色泽与质感的木相互混合
游廊塔
传统屋顶缺少现代防水材料
保温性能也比较差
因此本次改造
在保持原建筑灰瓦屋面不变的基础上
优化了屋面做法
改善其物理性能

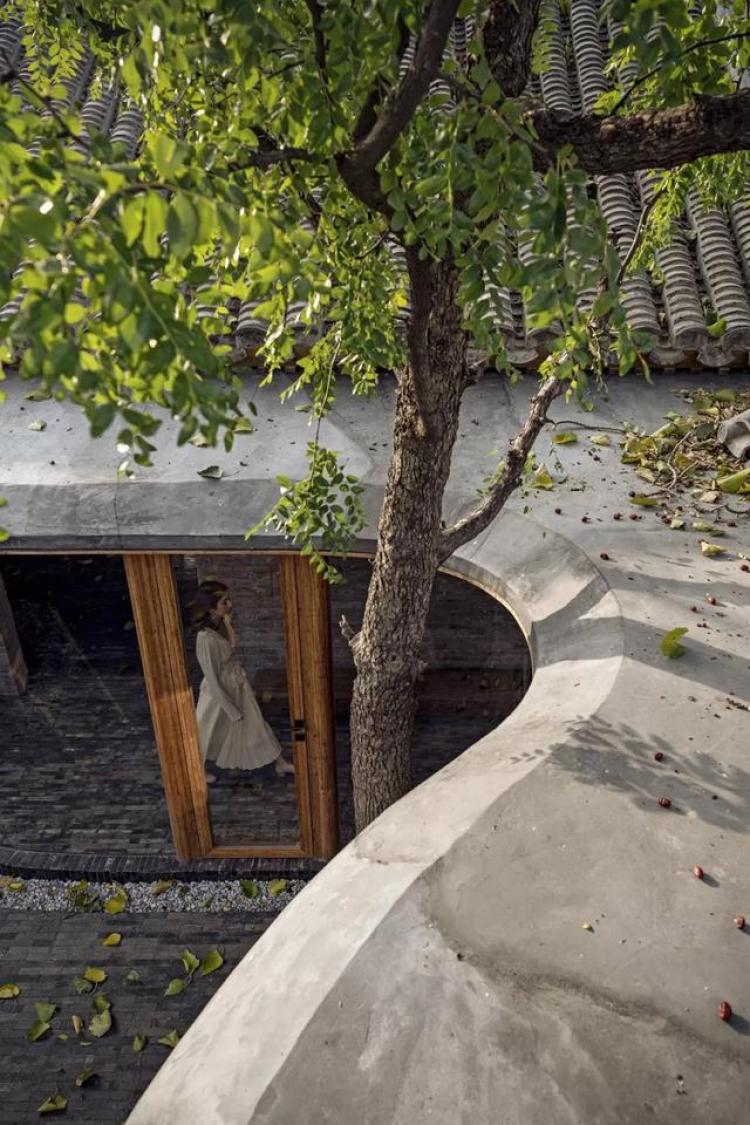

新的游廊屋面则采用聚合物砂浆作为曲面面层材料
用平滑的灰面与肌理的瓦顶相对应
屋顶修复
门楼修复
旧建筑墙面依然以原本院内留下的旧砖
为主材进行修复
让此前大杂院拆除的建筑材料得以循环利用
室内外地面也延用了这种灰砖铺作
保持内外一体的效果

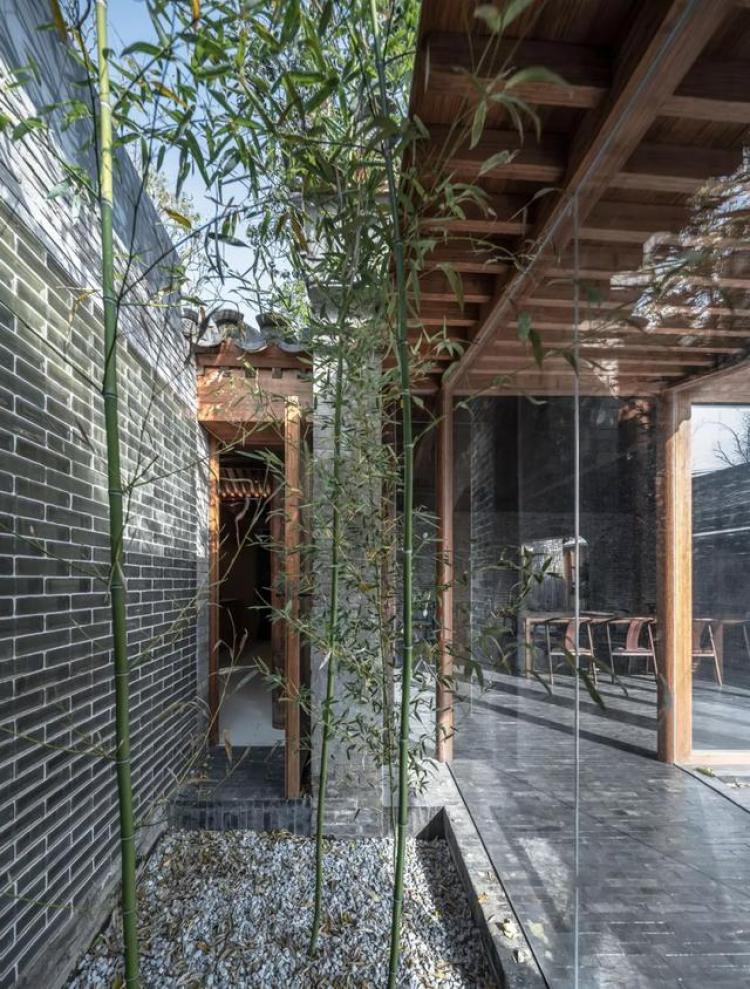

部分新墙面采用了透光的玻璃砖
但尺寸仍与旧建筑灰砖一致
门洞和拱门修复

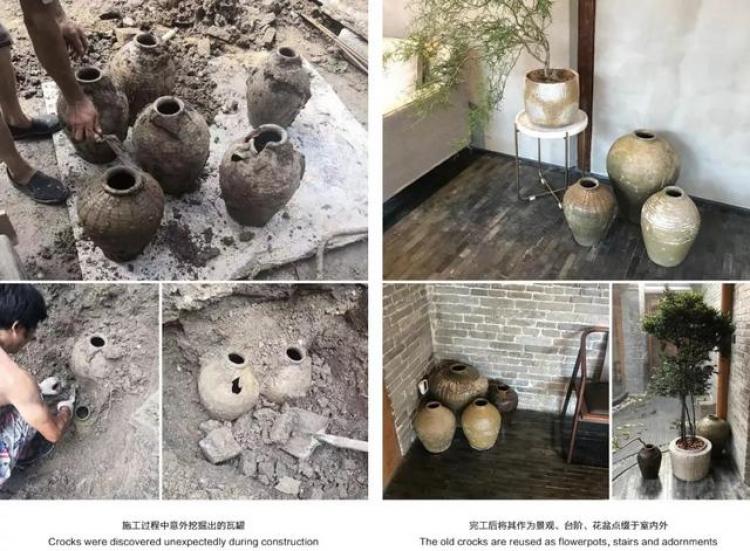

施工过程中意外发现的石片、瓦罐、磨盘等
完工后
将其作为景观、台阶、花盆点缀于室内外
建筑修复中作废的木梁则被改造成为座椅
旧材料被赋予新的使用而不断延续下去
旧砖的利用
旧瓦罐的利用
-项目图纸-
项目位置
平面图
原始平面图
剖面图

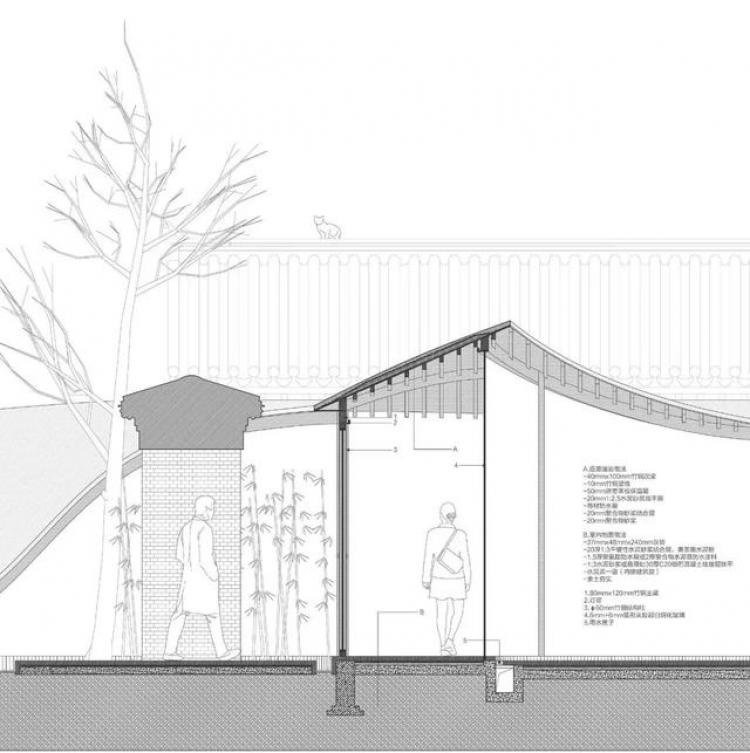

剖面节点图
-项目信息-
建筑师：建筑营设计工作室
建筑面积：约500㎡
项目年份：2020
主设计师：韩文强
项目设计师：王同辉
结构咨询：张勇、洪雅竹元科技
机电咨询：郑宝伟、于妍、李东杰
照明顾问：董天华
植物顾问：张晓光
图片编辑：王同辉、文琛涵
施工团队：陈卫星等、洪雅竹元科技
摄影师：王宁、吴清山
视频制作：王宁
