最会用竹子的绿色建筑师

他把越南随处可见的竹子，

用到了自己的建筑设计之中，

让现代建筑少了几分工业的味道，

多了一点自然的清新。

……

武重义（Vo Trong Nghia），越南著名设计师，他擅长采用传统的智慧设计既便宜、耐用又节能的绿色建筑。近年来，他的建筑设计作品在国际上广受认可，获得多项大奖，被认为是越南最有潜力获得普利兹克奖的建筑师。他试图在工业化社会重新开辟竹建筑的地位，挖掘其艺术价值，用传统的捆扎技术搭建了没有一根钉子的大型公共建筑。其设计的竹建筑不仅追求材料和构造的精美与神奇的表现力，同时也关注成本及工业化的建造方式，以实现竹建筑的大规模建造。

NO. 1

◆

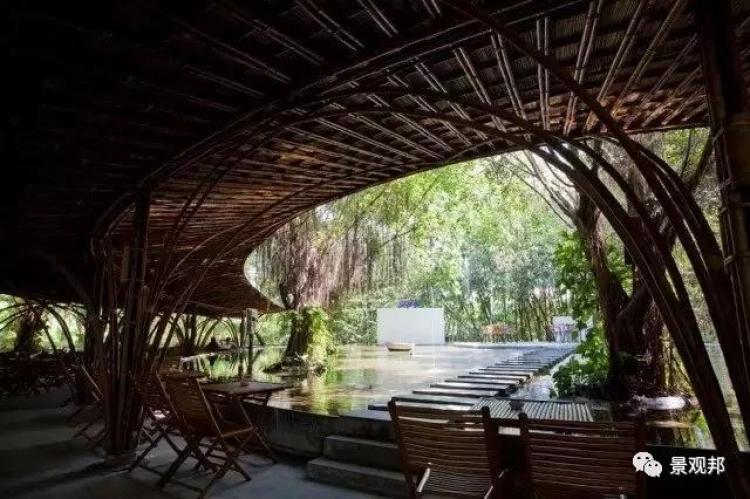

风与水咖啡馆

◆

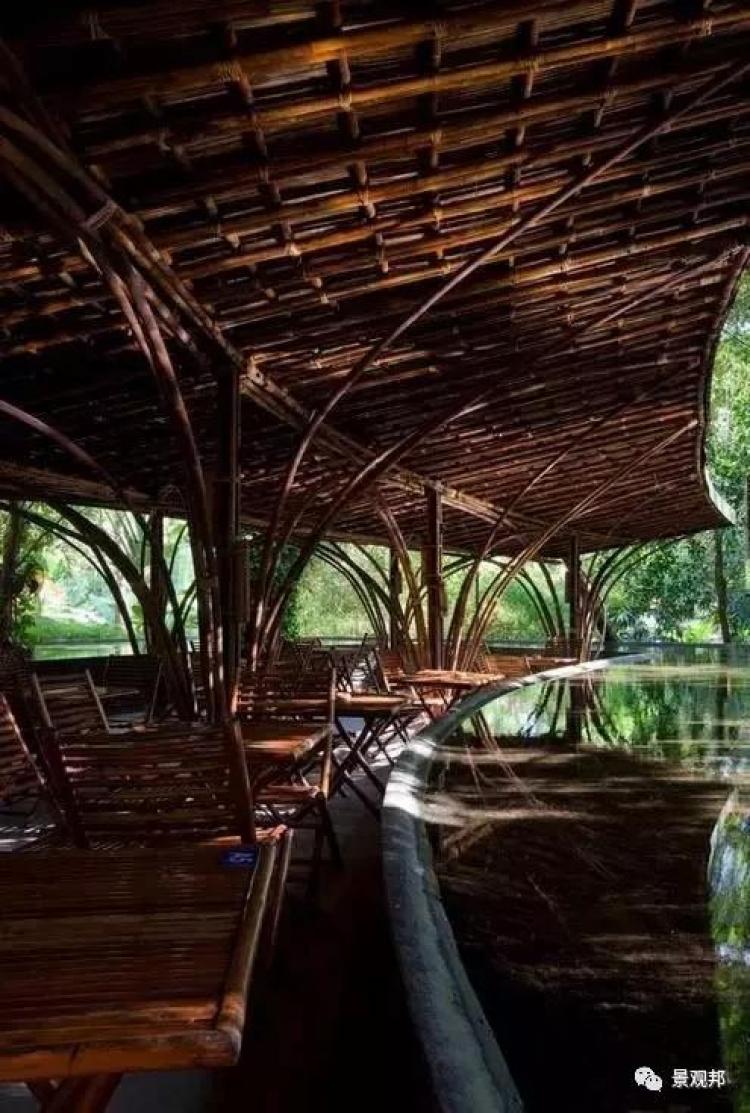

风与水咖啡馆坐落于一片茂密的热带雨林中，是最早将竹子应用于现代建筑表达的试验项目之一。

平面图

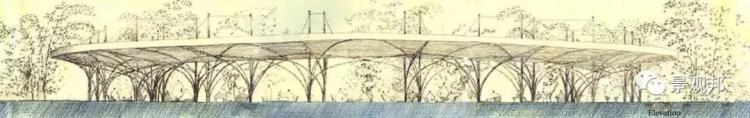

立面图

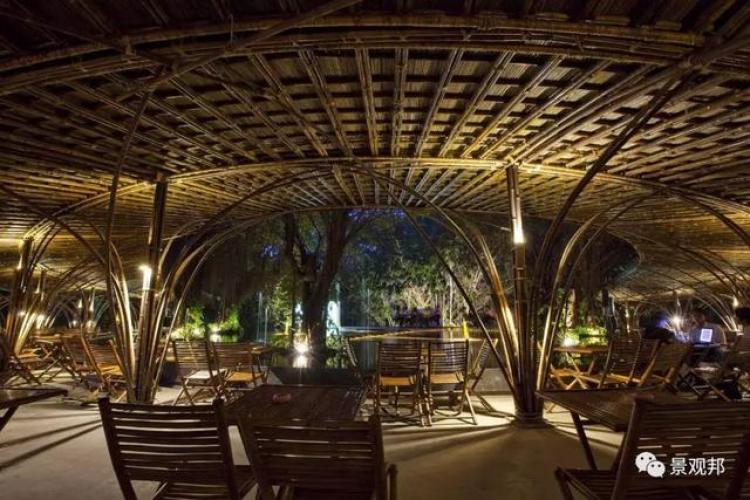

周围的景观，包括围合着建筑的人工湖，在营造舒适的咖啡馆环境的过程中扮演着重要角色。建筑的屋顶由竹子与钢制的拉伸构件组成，形成一个最大宽度为12m的宽敞的无柱空间。这种支撑屋顶的V形结构根据CFD（计算流体力学）的分析所设计，以最大化吹进建筑内的风量。

风与水咖啡馆由数千根竹子组成，使钢制部件的数量减至最少。通过浸泡和烟熏等传统的处理手法，竹子展现了它作为一种建筑材料所具有的卓越美感、耐久性、环保性和经济性。竹子是21世纪的绿色材料，因为它具有良好的二氧化碳吸收性能，而且相比于其他热带森林，竹林拥有更强的再生能力。竹子不仅可被用作装饰材料，也是一种主要的结构材料。

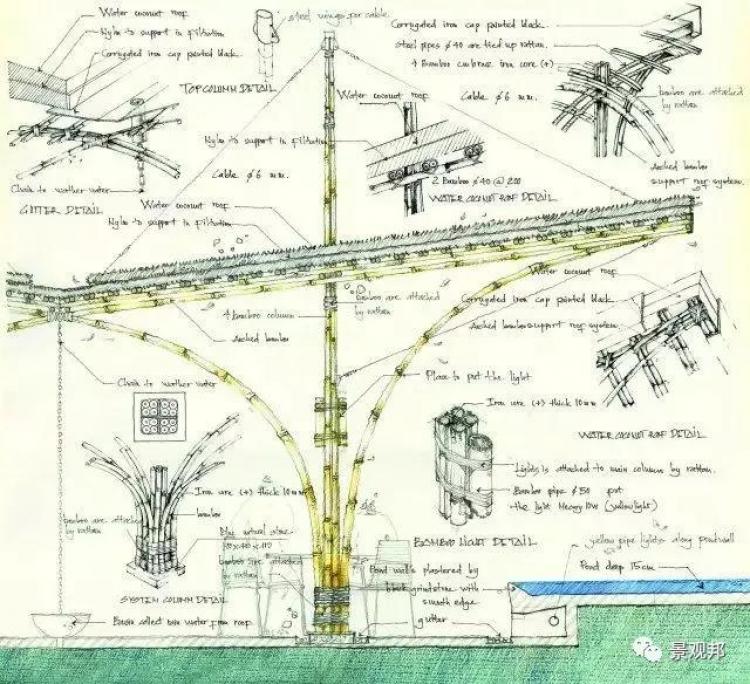

手绘细节图

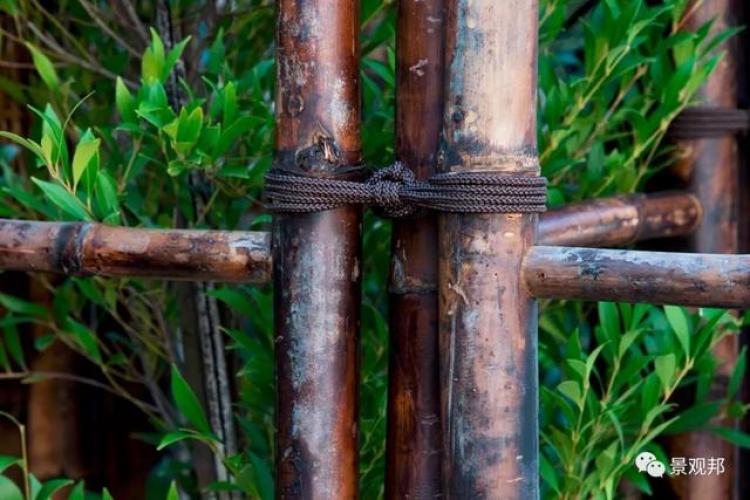

作为一种材料，竹子拥有自己的特点，比如：小且不均匀的尺寸，以及对弯曲的高耐受能力。由于这些特性，竹子被用于弯曲的结构中，最大化地展示其潜力并提炼出曲线的优美，这一点完全不同于其他木质材料。受材料长度和尺寸的限制，一个竹结构一般由许多小部件组成。因而，会不可避免地出现大量接头，而节点构造便成为竹结构的精要。通常使用的是金属接头，但过多使用金属节点会使竹结构的有机特性和成本优势消失。因此，节点的制作中过程中，选用捆绑绳子和使用竹楔这种技术含量较低的工序，可使建筑整体得到平滑衔接。

NO. 2

◆

风与水酒吧

◆

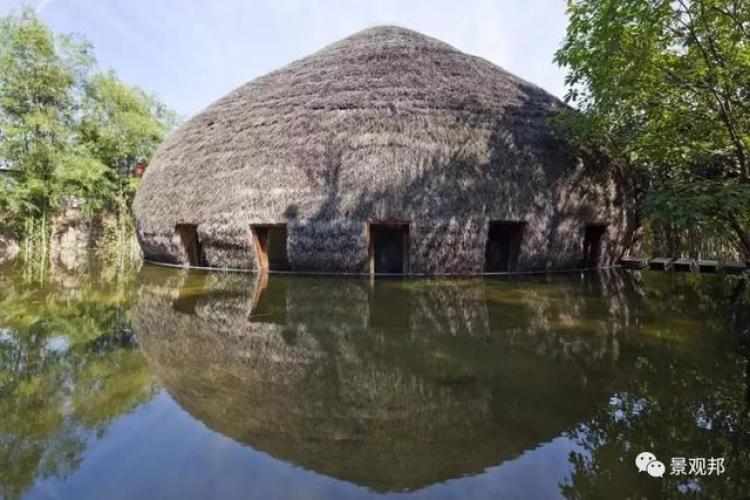

酒吧外观

酒吧平面图

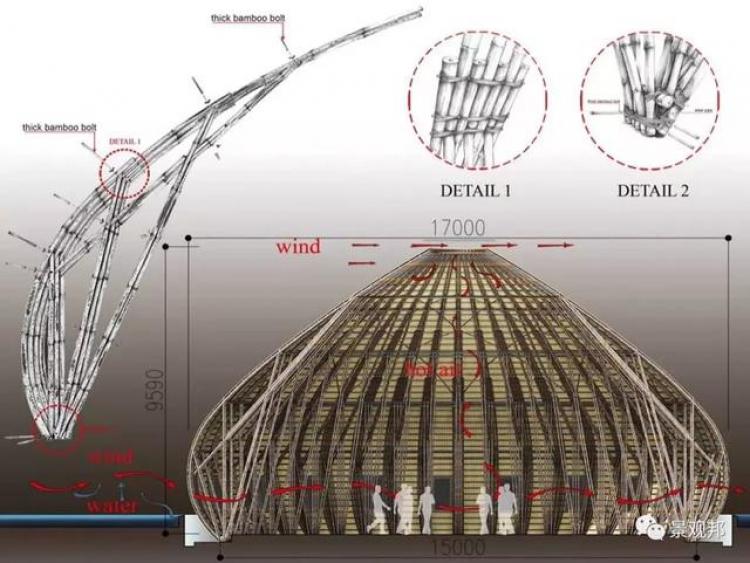

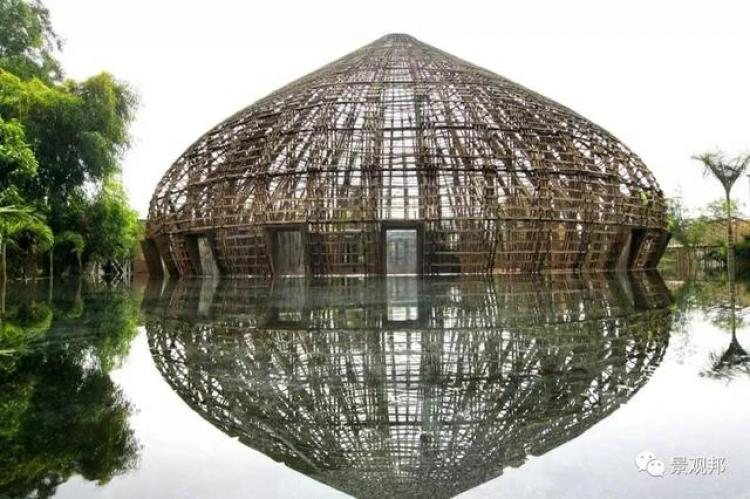

穹顶建筑结构

风和水酒吧修建在风和水咖啡馆旁边，不同于风和水咖啡馆开敞的线性空间，风和水酒吧的外观设计是封闭的穹顶结构。武重义为酒吧的穹顶设计了竹拱结构系统，其高度达10米，跨度达到15米。建筑主体结构由48个预制结构单元组成，每个单元分别由数个竹结构构件组成。风和水酒吧同样位于人工湖上，自然风和凉爽的湖水为建筑提供了良好的通风系统。屋顶中央有一个直径1.5米的天窗，同时也是一个通风口，这使酒吧内部的热量可以随着空气流通从天窗排出。风和水咖啡馆及酒吧均由当地的工匠建造，建设周期为3个月。建成后的建筑成为自然的有机组成部分，和谐地融入到自然之中。

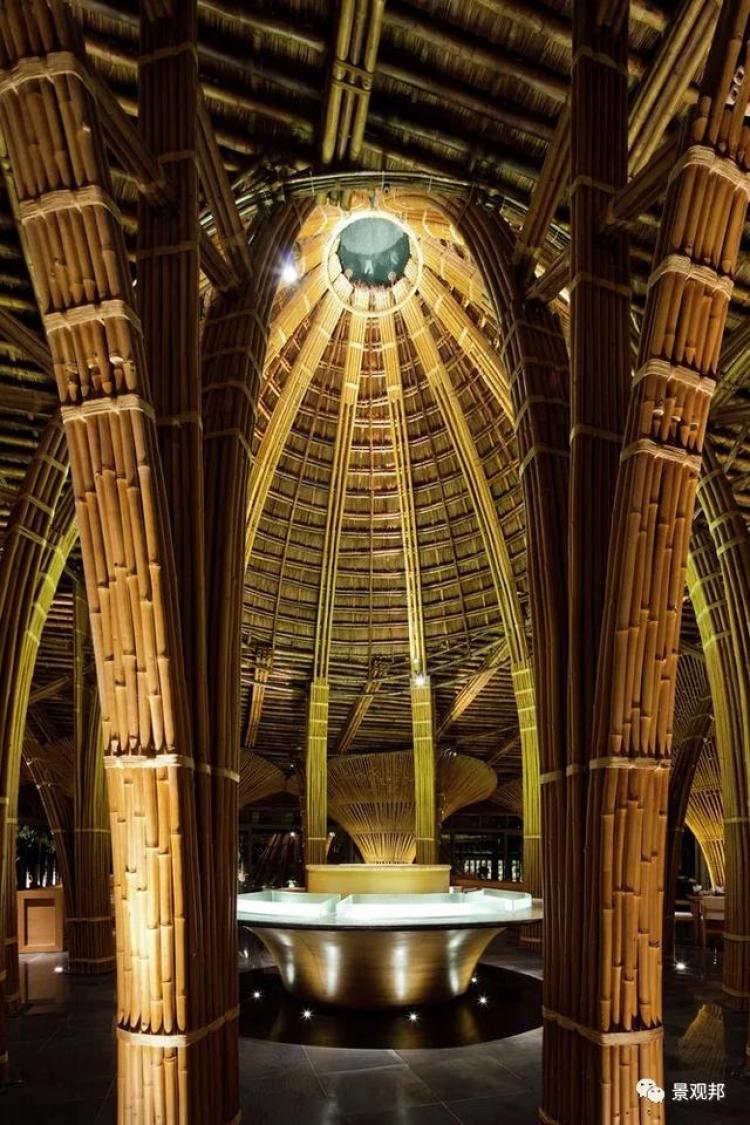

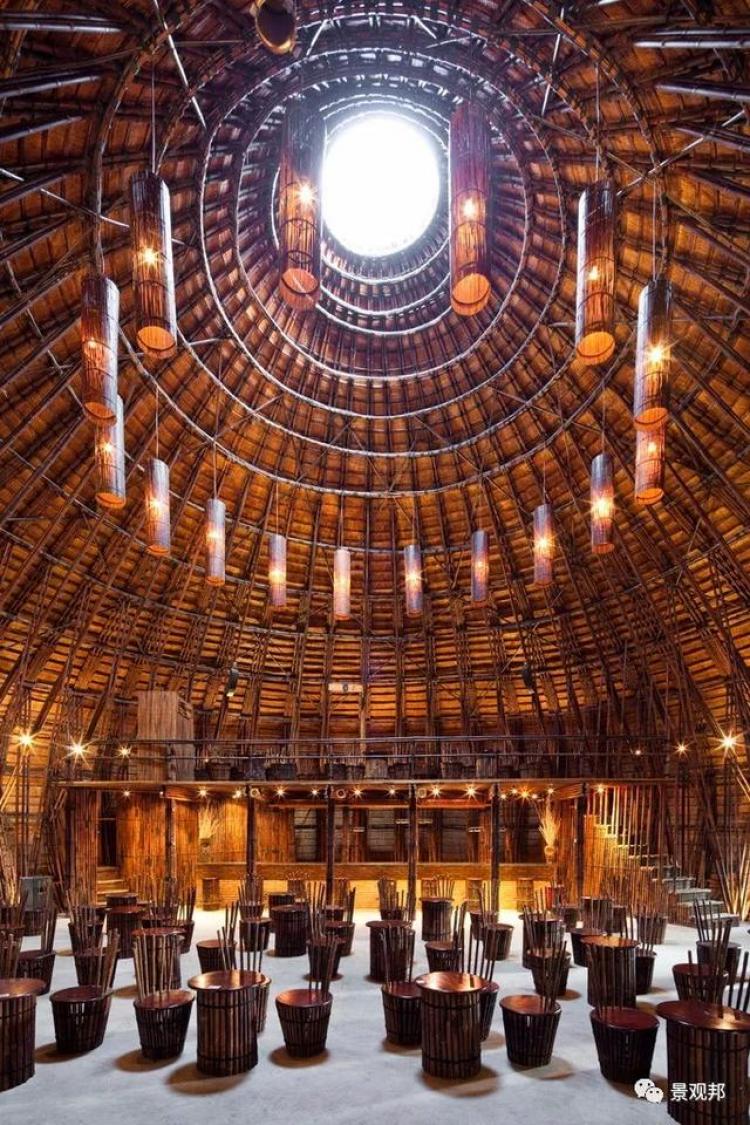

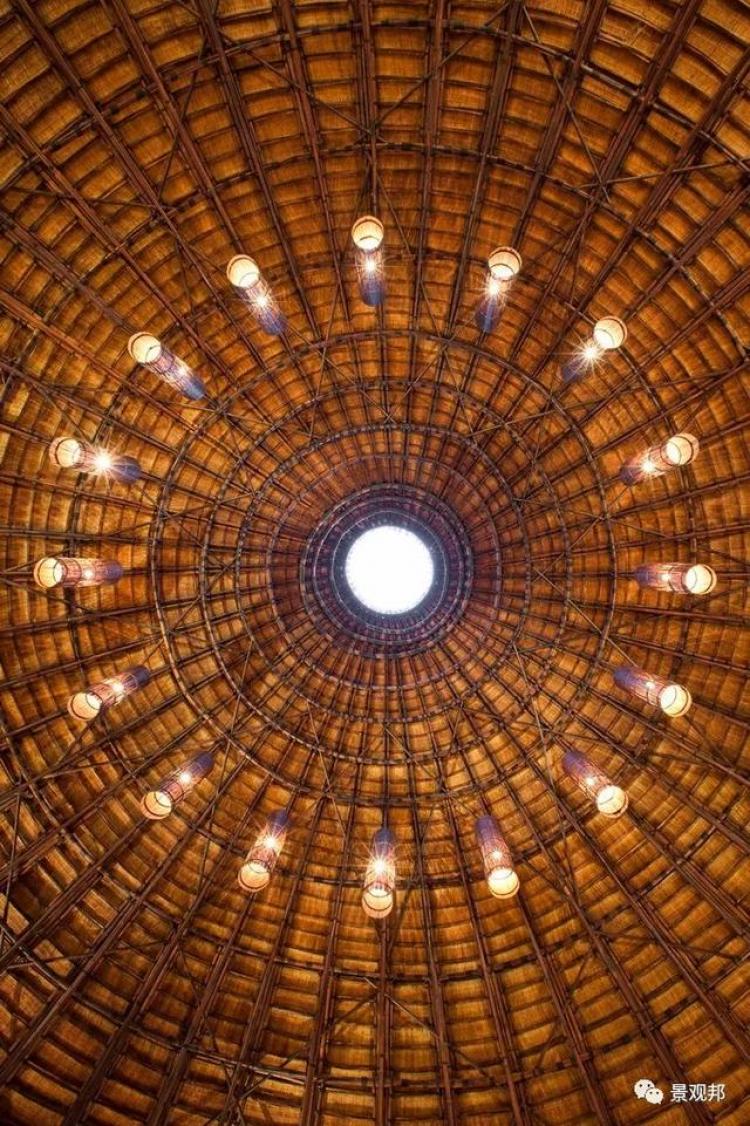

酒吧内部

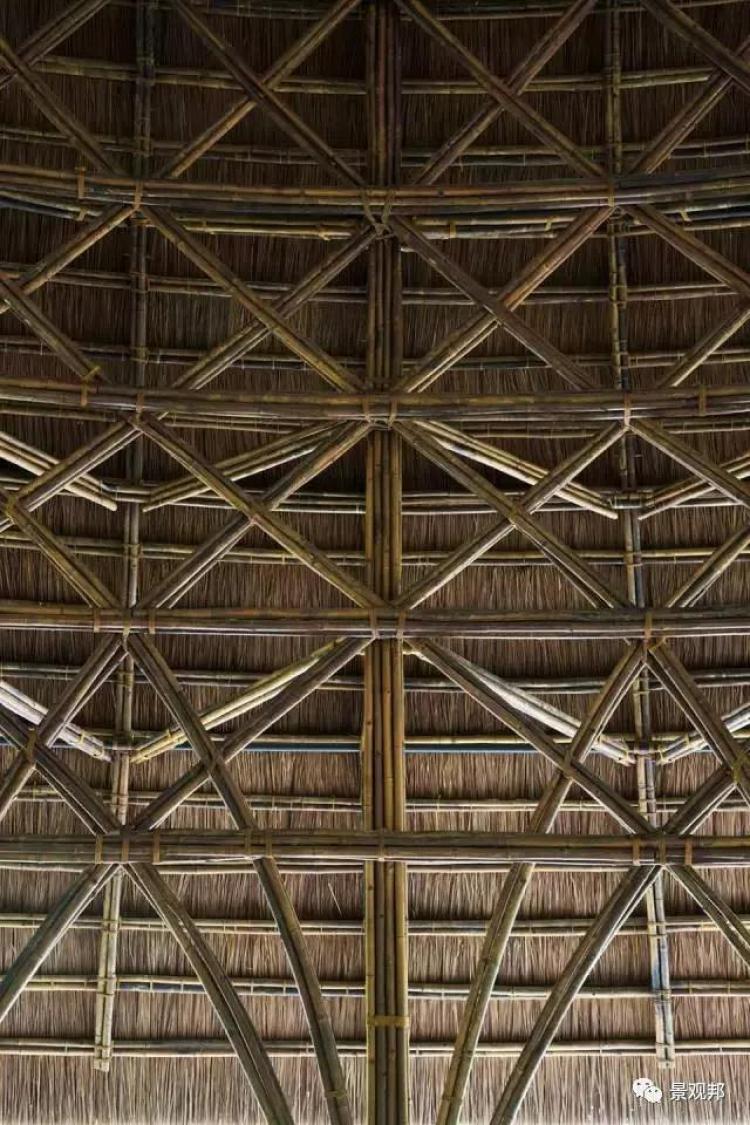

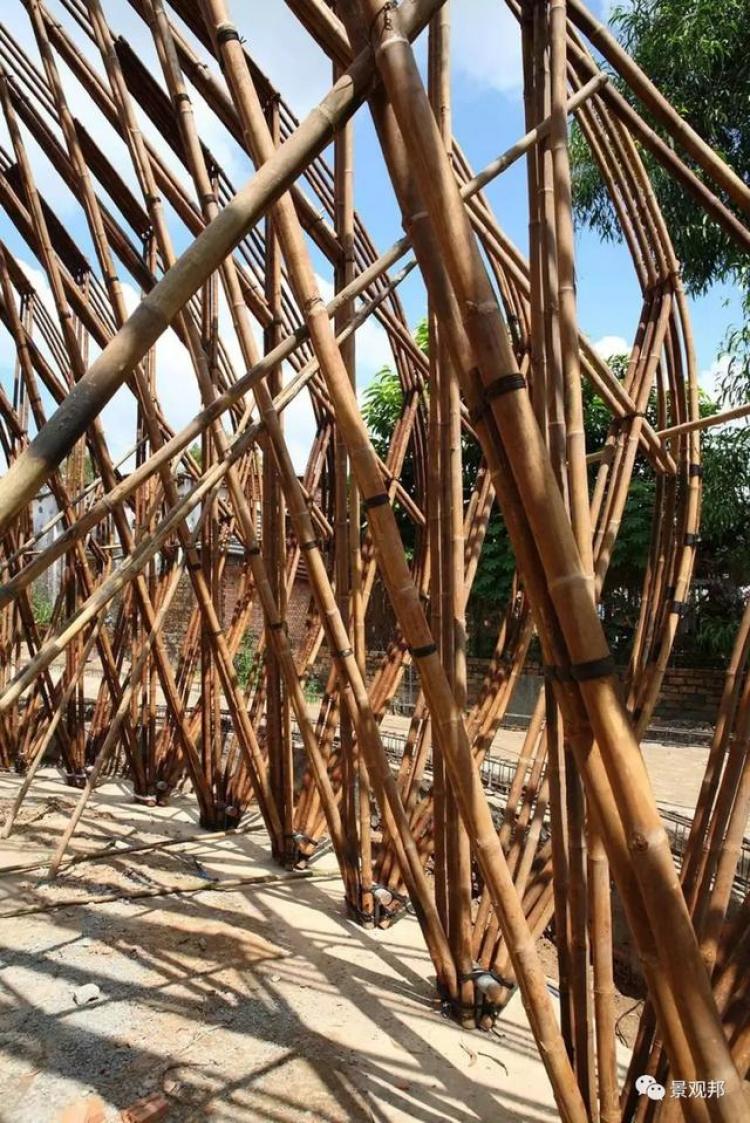

竹结构细部

空气循环系统

技术手法

风和水咖啡馆及酒吧的竹结构构造主要采用以下三方面的技术手法：

1.传统的浸渍和烟熏。在搭建前，武重义将竹材在泥浆中浸渍数月并进行烟熏，目的是为了让竹材具备长期防腐蚀性能，这是当地的传统方法，可以使竹材具有防腐和防虫的性能。

2.传统的竹绳栓和竹楔。在整个项目中，有数量庞大的节点，为保持竹结构建筑的成本优势，武重义用传统的竹绳栓和竹楔节替代金属钉。

3.现代的装配式结构体系。在不同类型的建筑上将竹结构广泛运用，需要采用装配式结构体系来实现。武重义将竹材组合成结构单元，不仅消除了竹材尺寸不均匀的缺点，还有利于材料的运输，使竹结构成为具有成本低、建设周期短和精度高等优点的可行的建造方法。

越南是面临环境和能源双重危机的发展中国家。在这种情况下，武重义认为，越南人民应该将大规模消耗导向转向以节约能源为导向的生活方式。通过应用自然材料和能源，风和水咖啡馆及酒吧适应了这种趋势，并且对社会产生影响。在这个项目中，武重义追求运用传统材料来形成当代建筑设计表达的途径，从而满足当地社区的传统和创新需求，目标是在低成本条件下构造宜人和激动人心的空间。因此，武重义同时采用了传统和现代的技术手段对竹材进行处理，创造出了令人称赞的设计。

NO. 3

◆

昆嵩印度支那咖啡厅

◆

昆嵩印度支那咖啡厅是一个酒店综合体的一部分，位于越南中部昆嵩市达布拉河的沿岸。该项目毗邻昆嵩市的大门达布拉大桥，既可为酒店的客人们提供早餐、正餐和茶室，还可作为一个半露天的宴会厅举行婚礼。

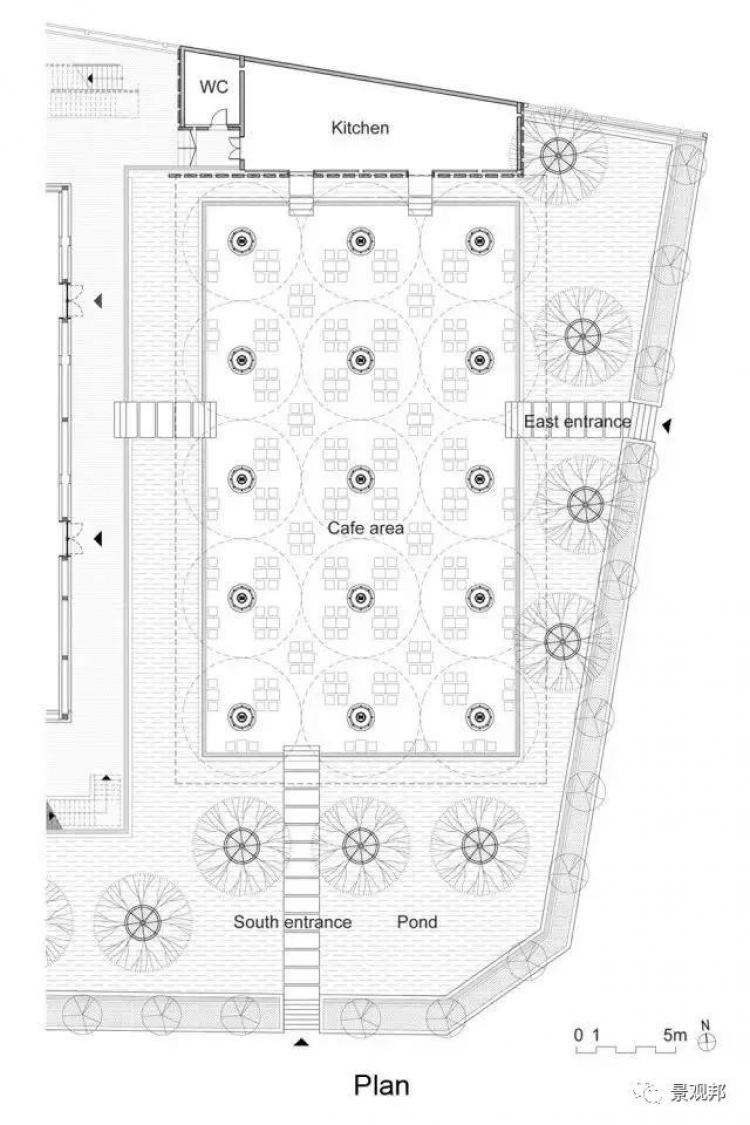

平面图

剖面图

咖啡厅坐落在一个角落的位置，主要由两部分组成：由竹结构建造的水平大屋顶主体建筑、混凝土框架和石材建造而成的附属厨房。

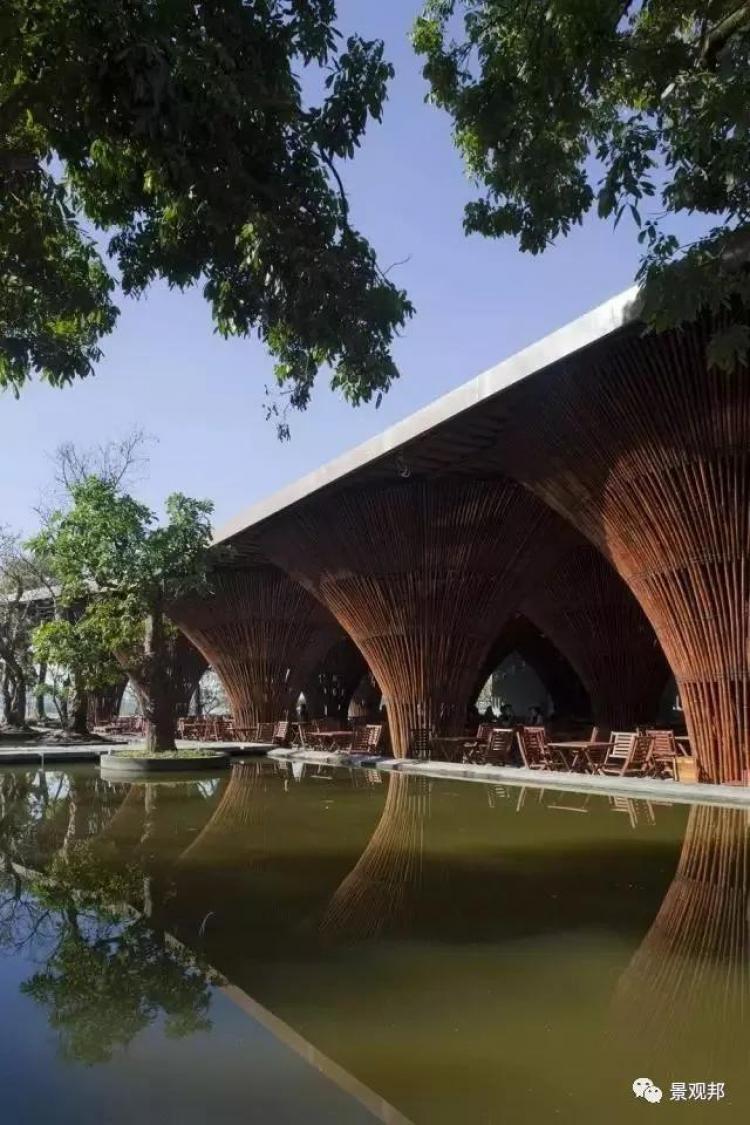

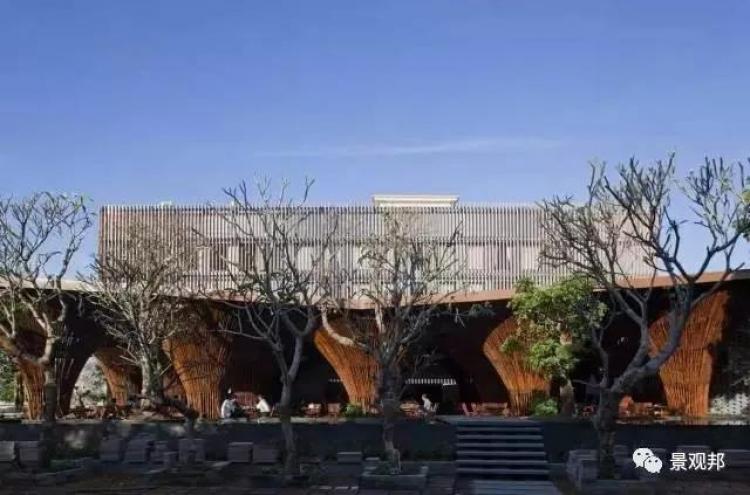

主体建筑的平面布局呈长方形，被浅浅的人工湖所环绕。其所有立面都是开放的：南面朝向达布拉河岸的主街道，东面对着服务道路，西面朝向酒店群中的餐厅和宴会厅，北面则通向为咖啡厅服务的附属厨房。因为有竹子屋顶提供的荫蔽和掠过湖水面上的冷空气，这片露天室内空间即使在热带气候条件下也可以不使用空调而高效运作。屋顶覆以纤维强化塑料板和茅草。天花板上的半透明合成板材在部分地方裸露出来，让自然光照进屋顶下的深处空间。

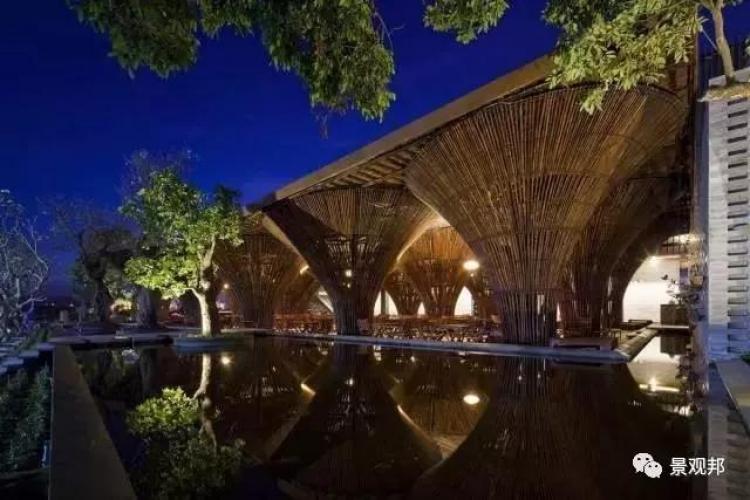

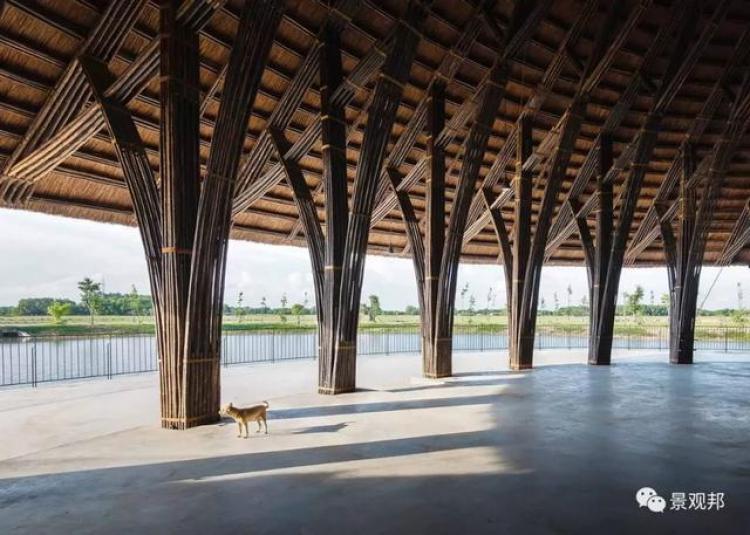

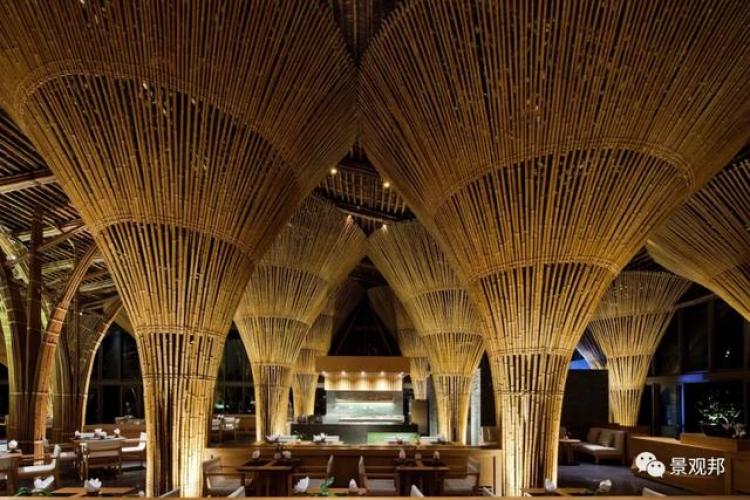

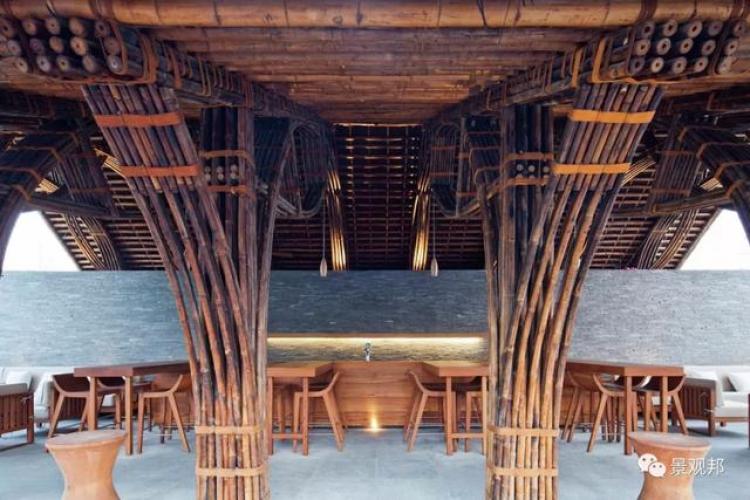

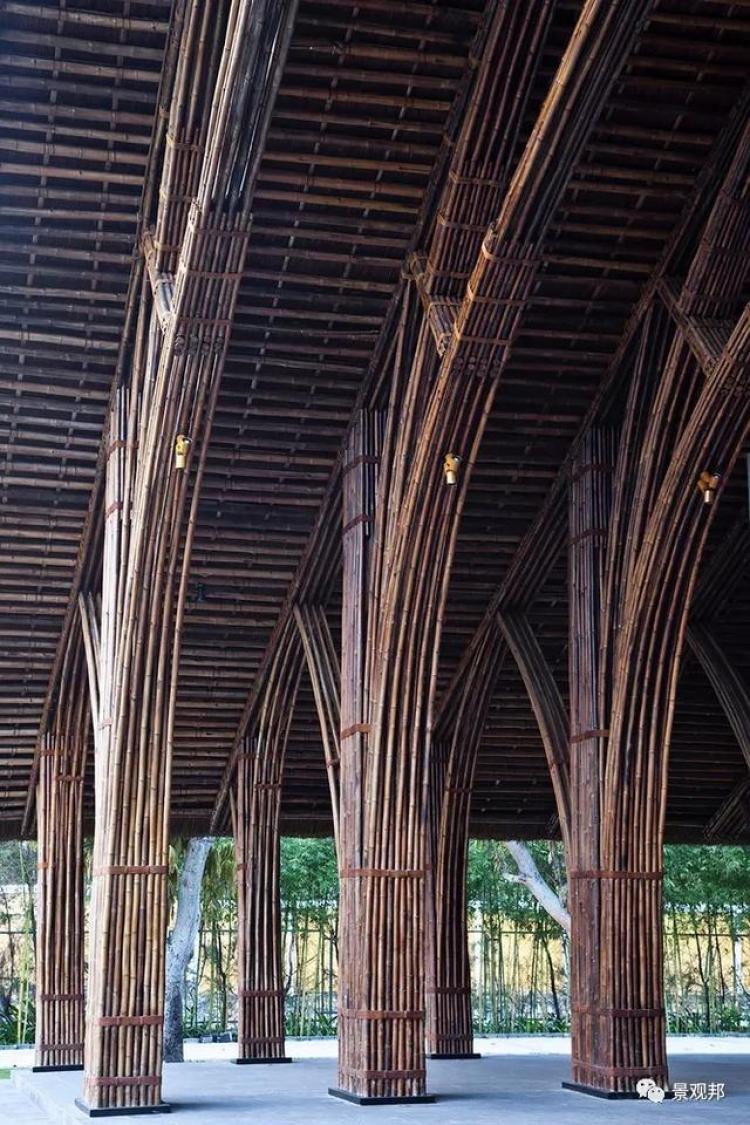

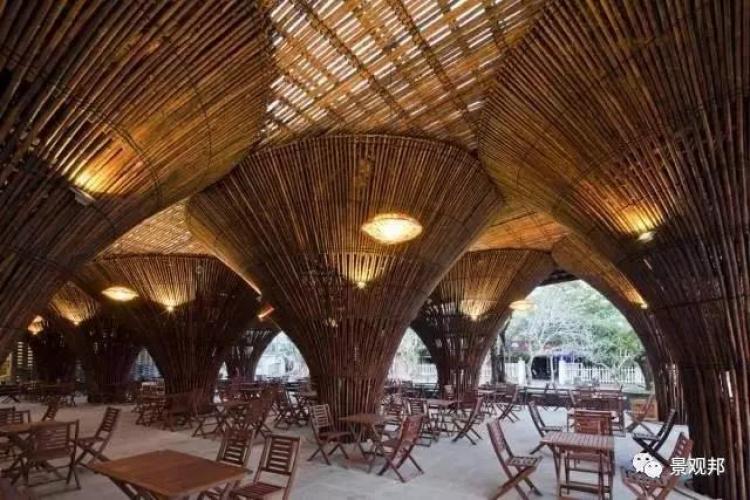

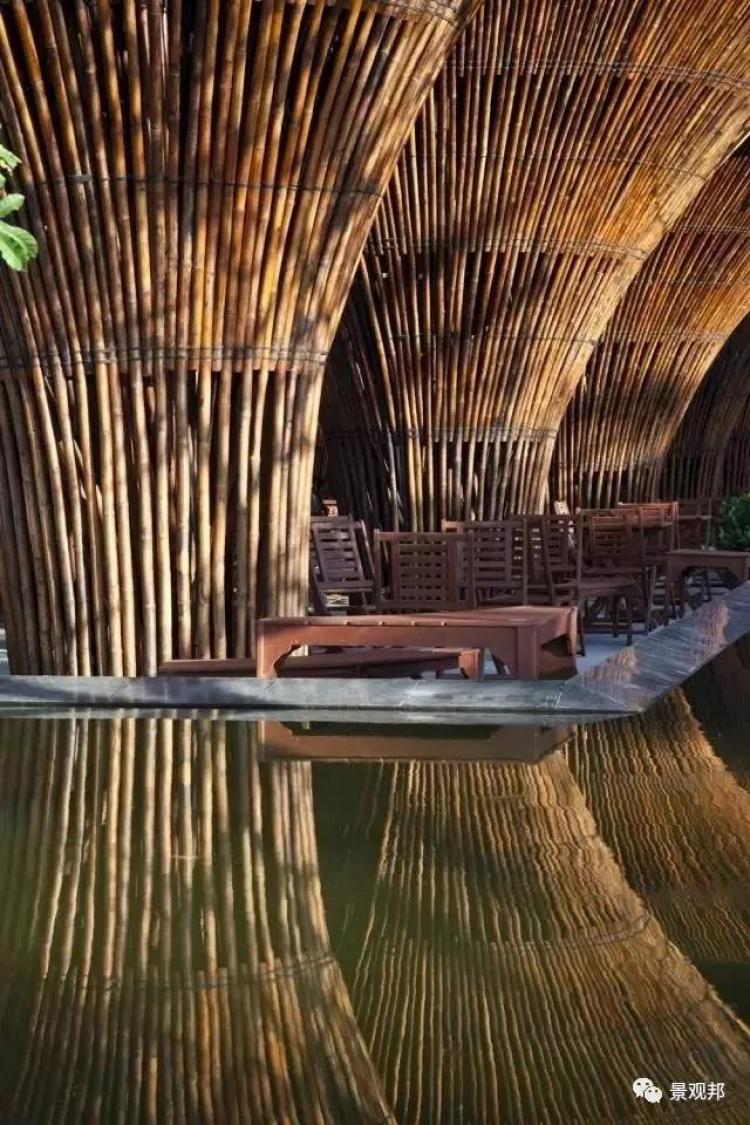

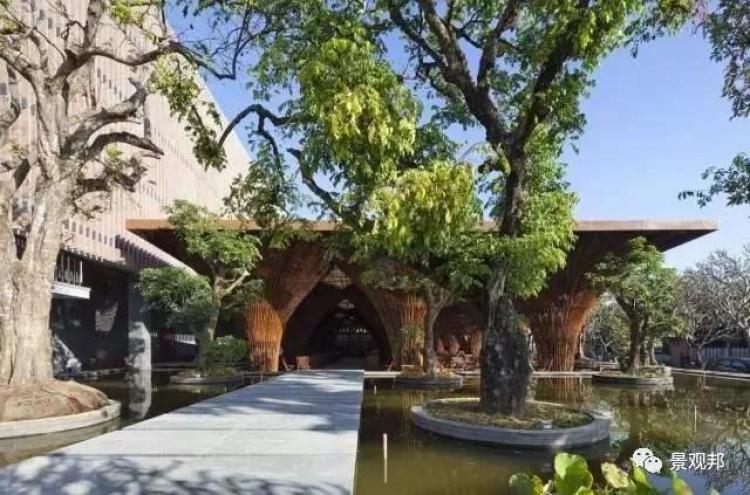

主体建筑的屋顶由15个倒锥形单元组成的全竹结构支撑。这些柱子的形状受传统越南鱼篓的启发，由顶部至底部逐渐收小。这种开放的结构在夏季可最大限度地将风引入建筑，并且能在多风的季节抵抗暴风雨。在咖啡厅里，酒店的客人可以欣赏到由竹拱框出的群山和达布拉河的美丽全景。竹制的柱子创造出的内衬让人感觉好像就置身于竹林之中，并展现出与群山的连续性。

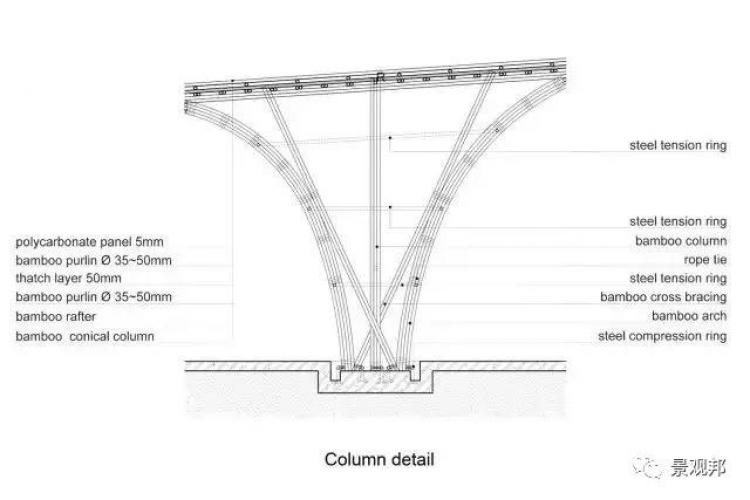

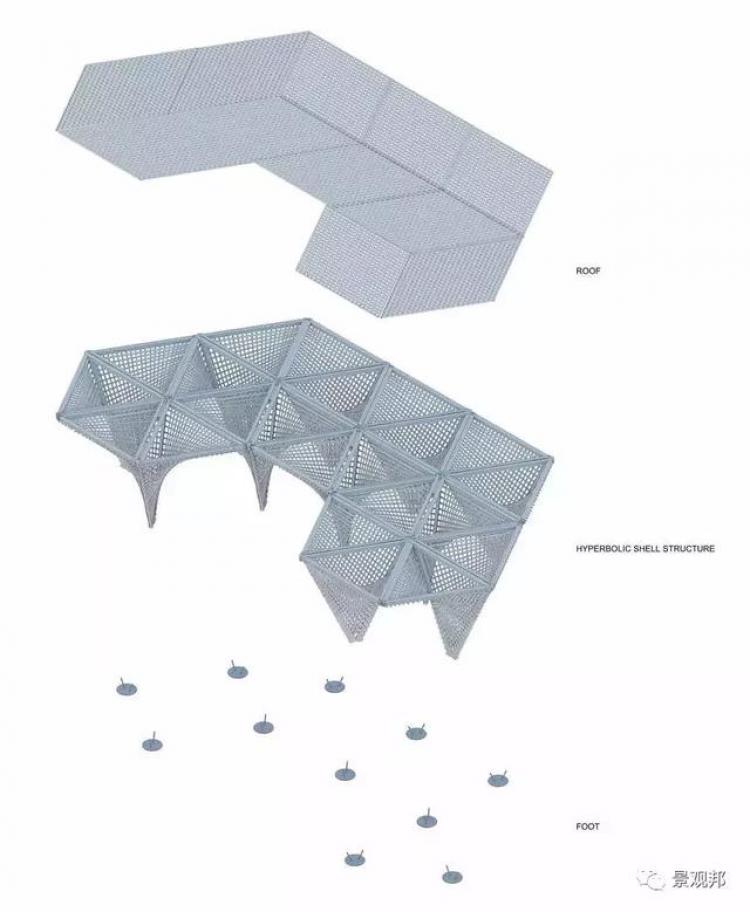

细部结构图

这个项目面临的挑战是尊重竹子作为一种材料的本性，并由此创造出一种独一无二的竹空间。竹子的特征与木材或钢不同。如果将木材或钢结构的细部或建造方式运用到竹结构当中，竹子的优势有可能被削弱。例如，采用钢节点就会扼杀竹结构造价上的优势。钢铰接会产生太多的局部负荷，不适用于竹材易弯曲的特性。在这样的背景下，建筑师采用了传统的处理方法（泥浆浸泡和烟熏）来处理竹子，并使用适用于竹结构的低技节点构造（藤捆扎和竹钉）。昆嵩印度支那咖啡厅的柱子在建造之前先进行预制，以此达到相应的质量和精确度。

NO. 4

◆

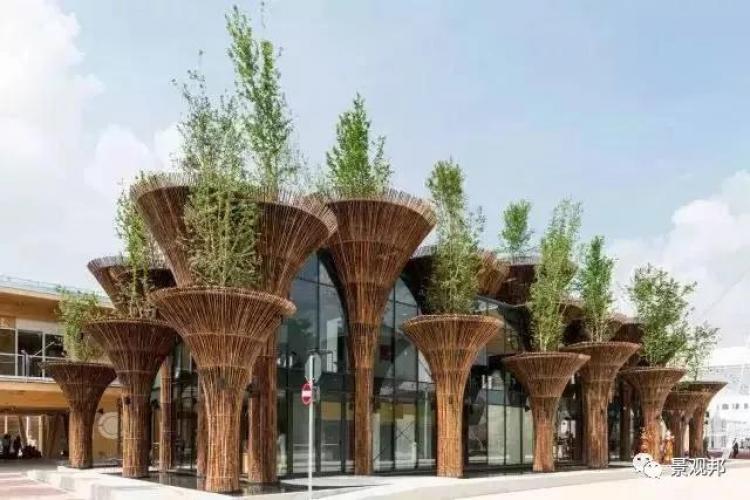

2015米兰世博会越南馆

◆

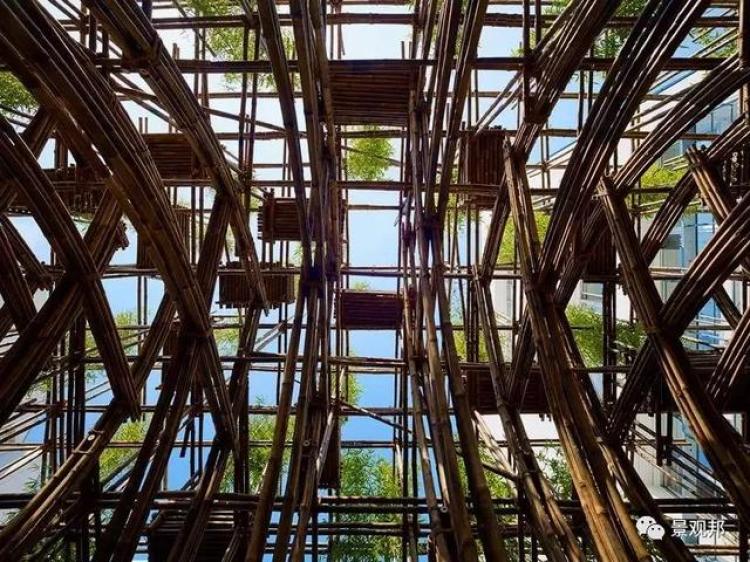

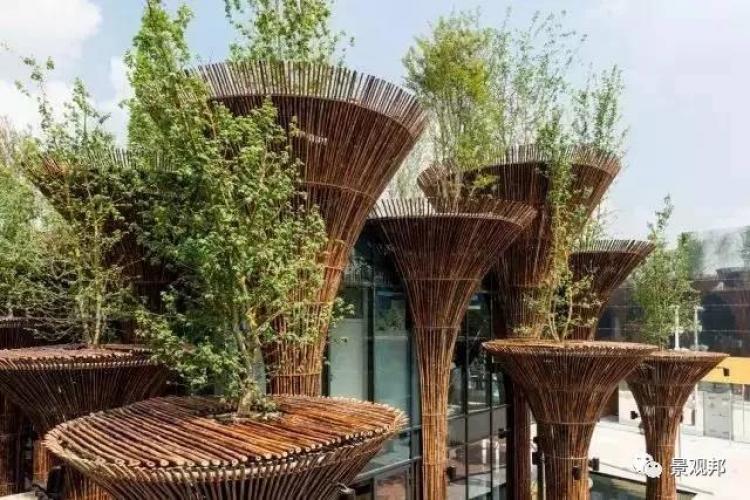

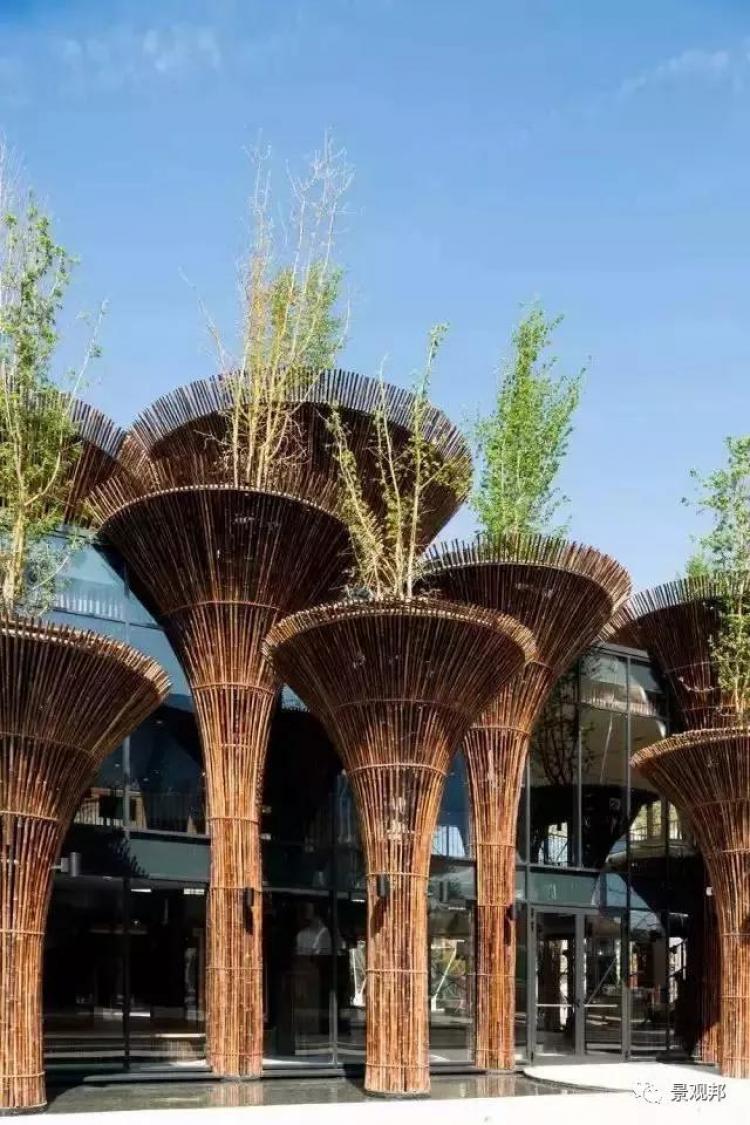

越南馆的灵感来源于越南的国花——荷花，象征着纯洁和对未来乐观的态度。竹子上方的绿植都是可以食用的，该展馆使用快速搭建和低碳的建筑材料，建筑构件拆解后仍可重复使用。

NO. 5

◆

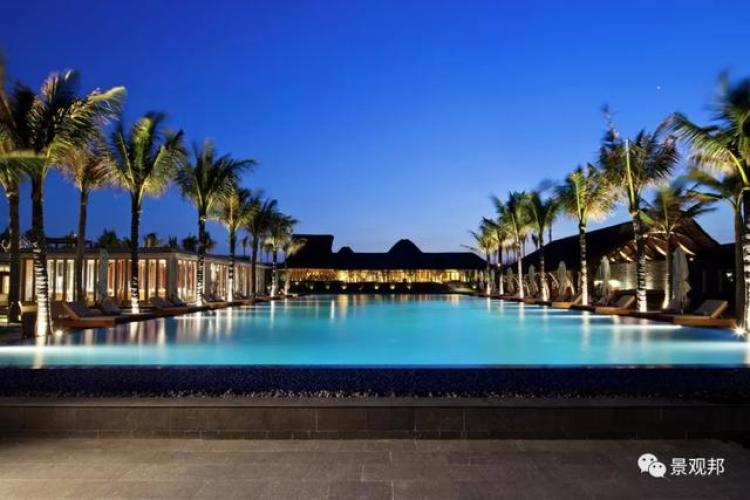

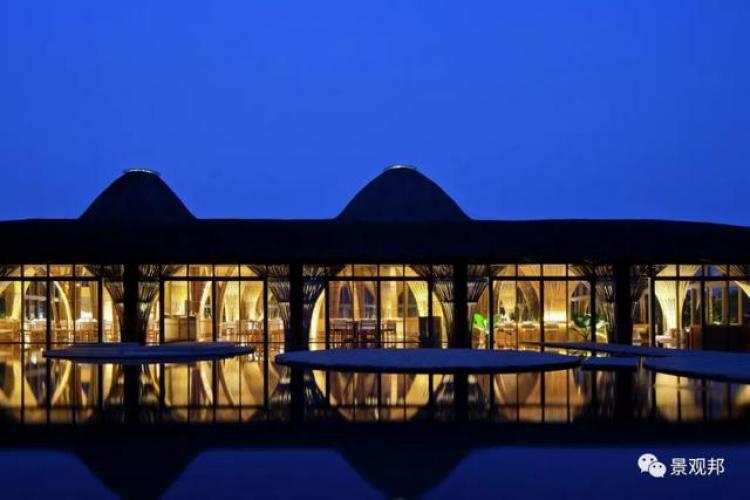

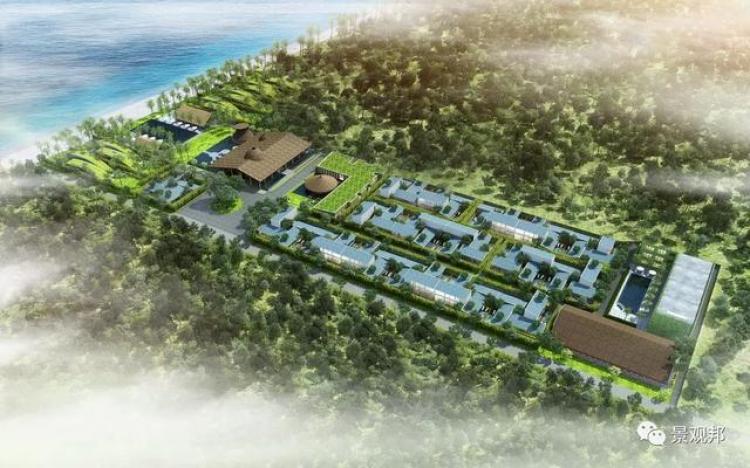

越南岘港的纳缦豪华度假村

◆

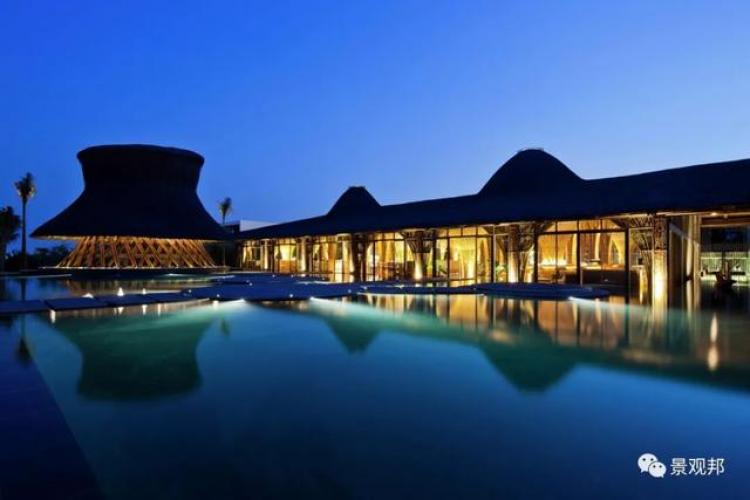

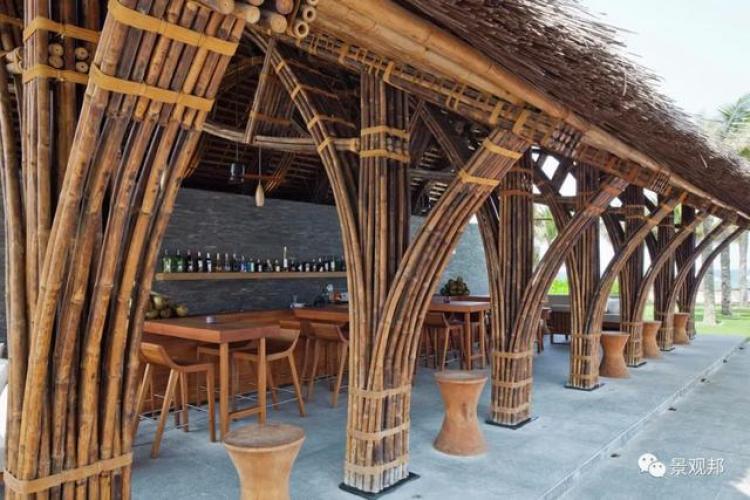

包含着由Vo Trong Nghia打造的一个海边酒吧。同当地的平房、别墅以及当地景点的设施多样性在一起，这项整体建筑凭借着对于大自然的绿色以及健康的良好运用，用竹建筑给当地提供着令人愉悦的度假感受。

NO. 6

◆

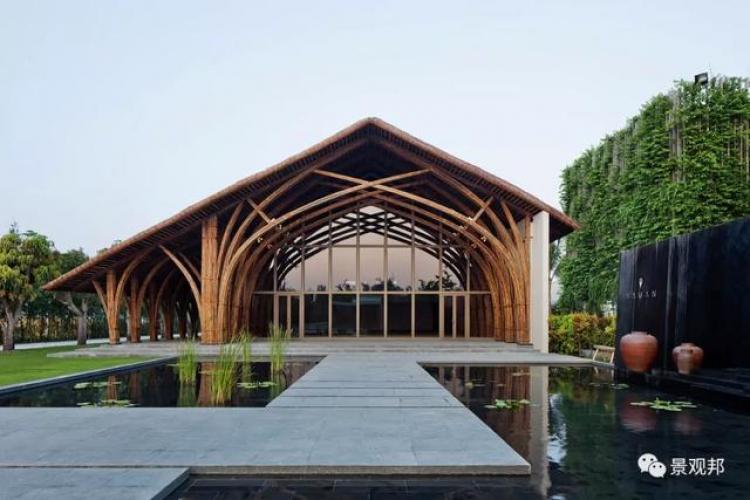

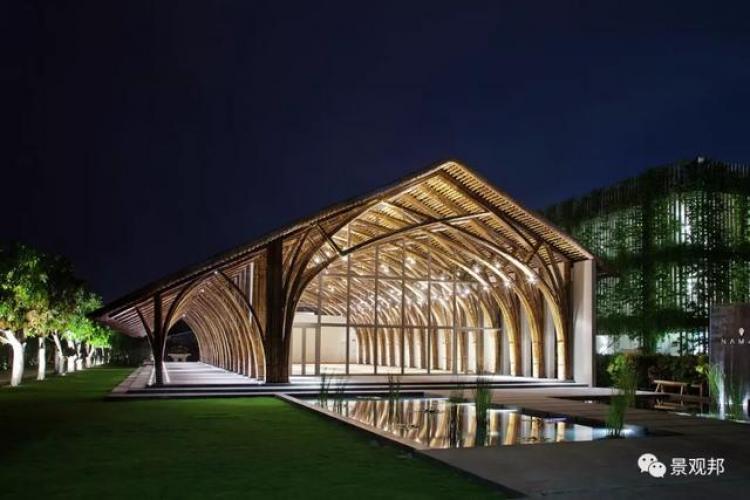

越南岘港纳缦会议中心

◆

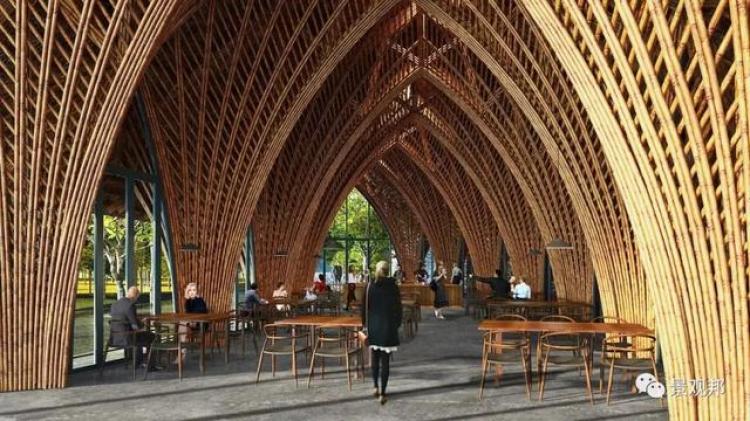

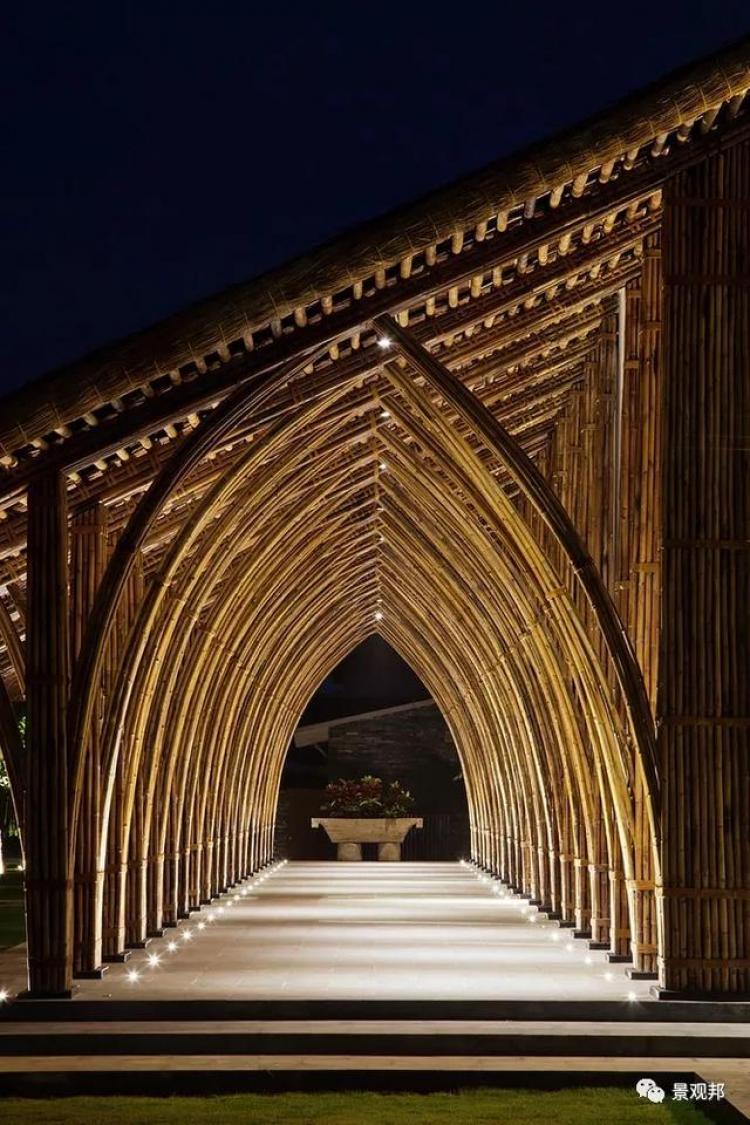

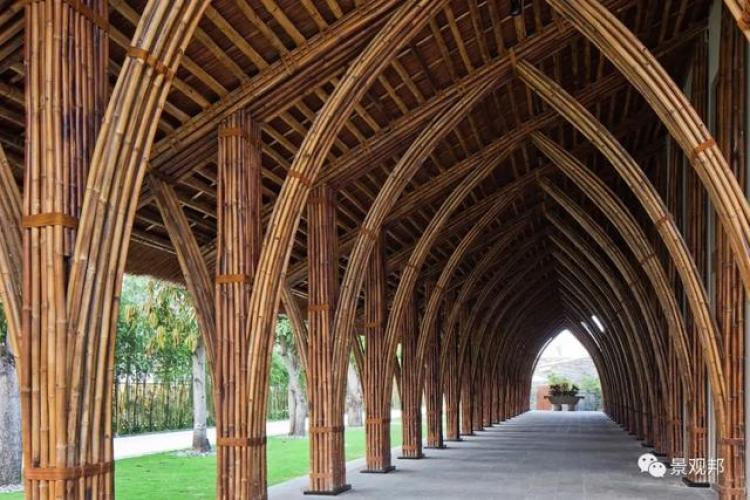

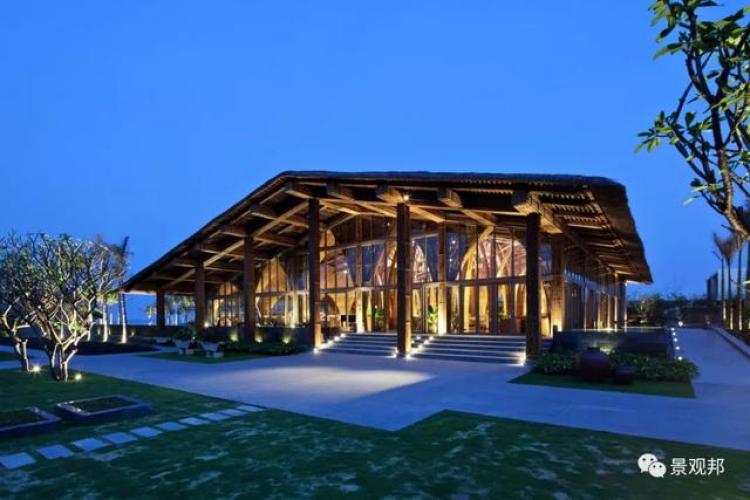

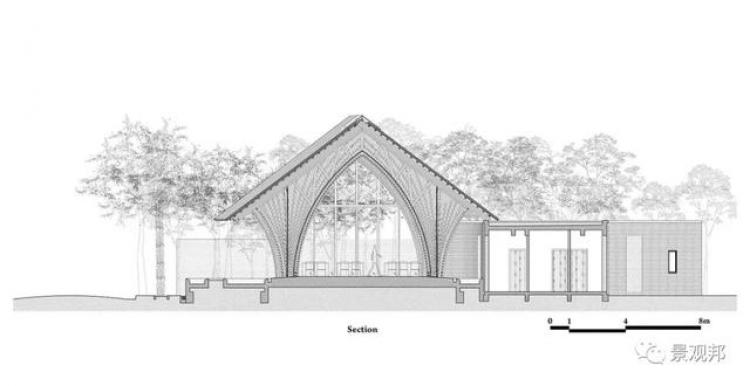

在这个项目中他首次加入了玻璃、钢材等现代材料，让整个建筑具有足够的功能性同时又不失去竹子结构的灵巧。主结构框架全部使用竹子打造，大厅跨度为13.5米，走廊4米，屋顶高度9.5米。通过弯曲竹子形成了类似拱形的外观，并且与结构相连。而且，凹进的玻璃立面同时用作门厅的玻璃外墙。

NO. 7

◆

越南健康村活动中心

◆

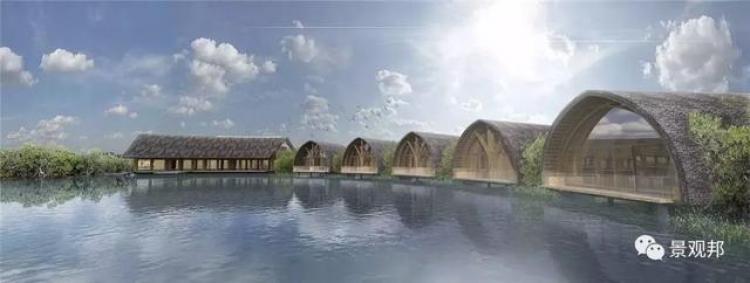

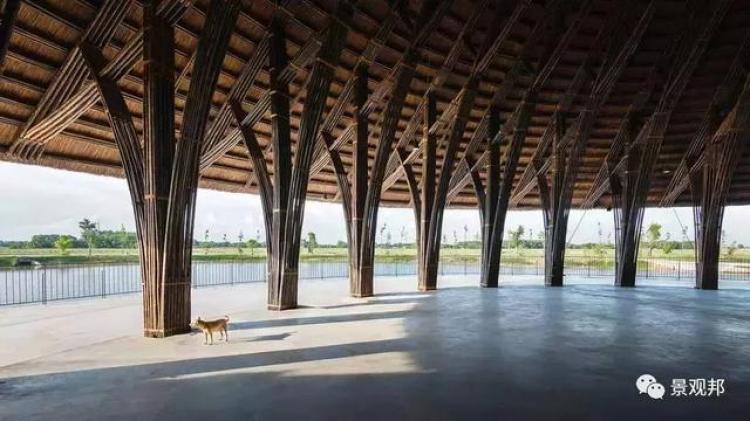

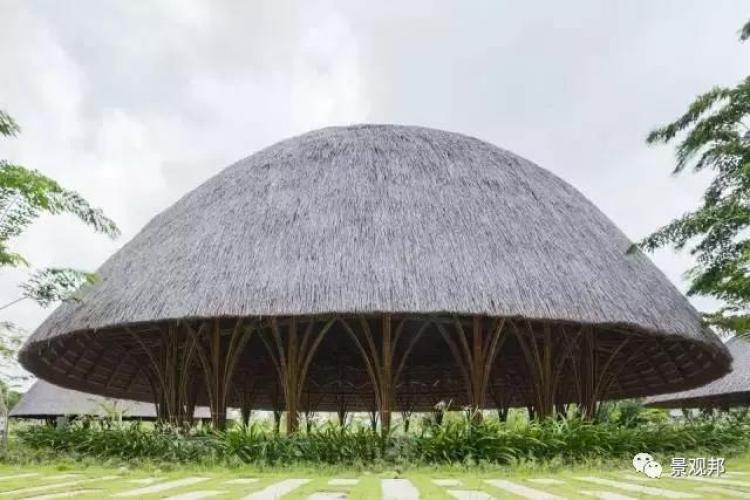

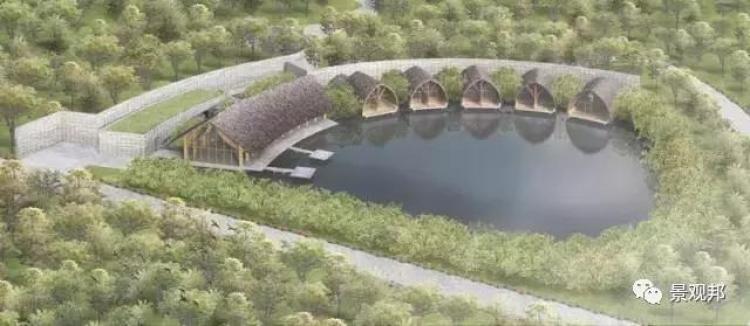

距离胡志明市市中心大约有20千米远。作为这个住宅区的核心，这个社区活动中心可以容纳250个人，社区活动中心使用的主要材料是竹结构和茅草顶。包含了28个纯竹制的结构单元。每一个竹制结构都形成了一个弓形，当这些结构都聚集起来可以形成一个面积很大的圆形大厅直径可达22米。提供给健康村中的居住者们来举办各种各样的活动，例如宴会、展览和表演等。

NO. 8

◆

竹屋群

◆

毗邻胡志明市的新兴城市中心，钻石岛是西贡河上的一个小小岛屿，岛上面有一些新开的住宅区。为了充分利用这片逐渐发展的新兴之地，业主想要为附近的居民和从胡志明市慕名而来的外国游客设计一个多功能的活动中心。八个大大小小的竹制场馆星罗棋布的散落在绿树葱茏的河岸公园。各种聚会，宴会，展销会等等都能在这里举办，未来，一些餐馆也计划入驻活动中心。

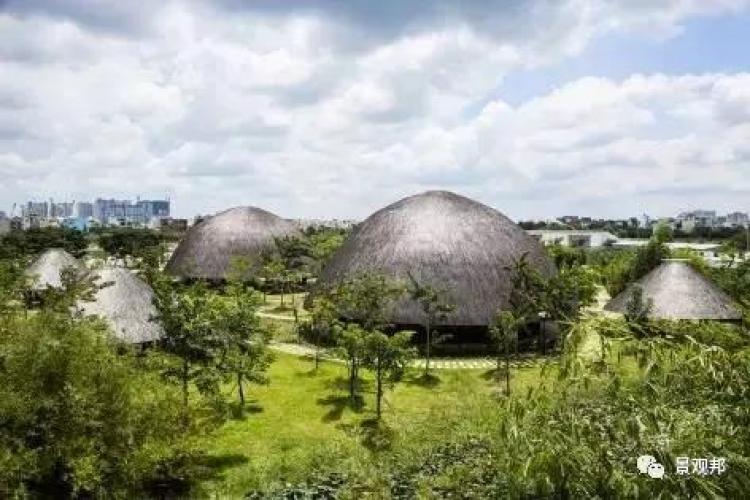

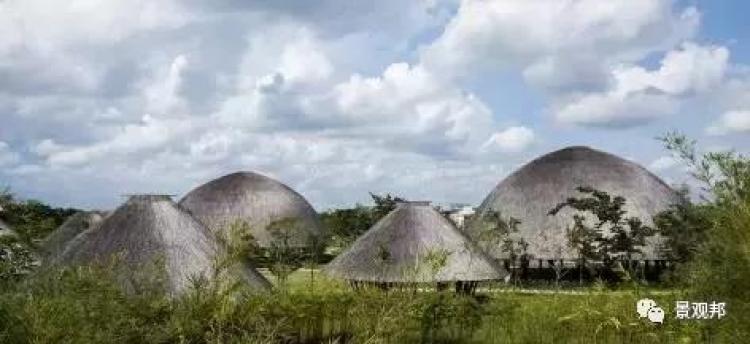

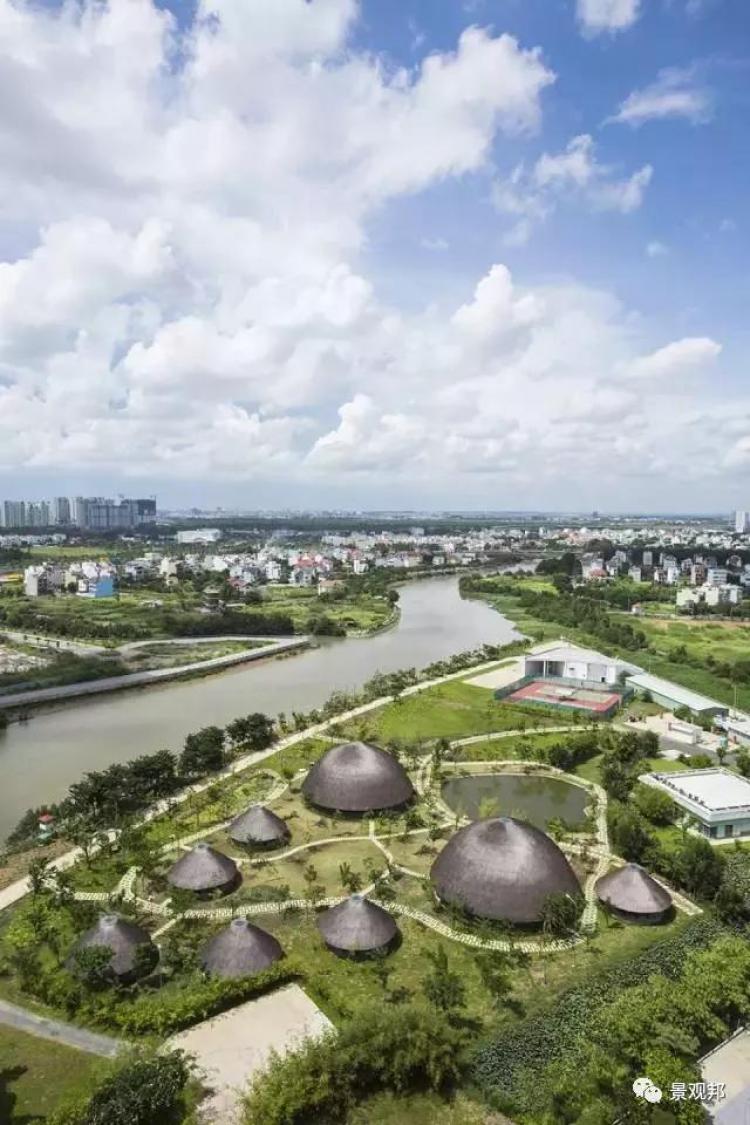

起伏的拱顶和远处的天际线

从场地上的水塘看建筑群

拱型场馆和伞型场馆

其中两个巨大的拱顶直径达24米，有12.5米高，由纯粹的竹结构搭建。整个设计的灵感来源于用于庇护飞鸟的传统竹篮子。主体结构由熟练的制竹工人在现场编织完成。六个少小一点的伞型拱顶直径11米，高7米。伞型拱顶的主要结构包括12个预制组装单元，采用预制单元的目的也是为了提高现场的施工效率。

通透的地面一层及圆形拱顶

伞型拱顶

大型展馆采用双分层穹顶结构。覆盖着茅草的外层屋面从内部篮子状的结构中延伸出去，形成深厚的挑檐，挑檐的设计保护了内部竹结构免受日晒风吹。无论屋顶是伞状还是拱状，室内都不需要额外的人工采光；屋顶上的天窗和开放的维护结构为室内提供稳定的漫射光源。被周围三个池塘冷却的热空气穿堂入室，通过屋顶的天窗把湿热的空气带到室外。

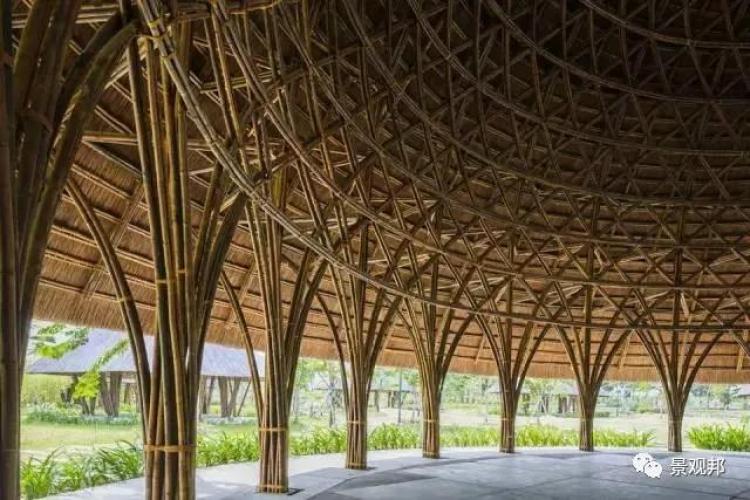

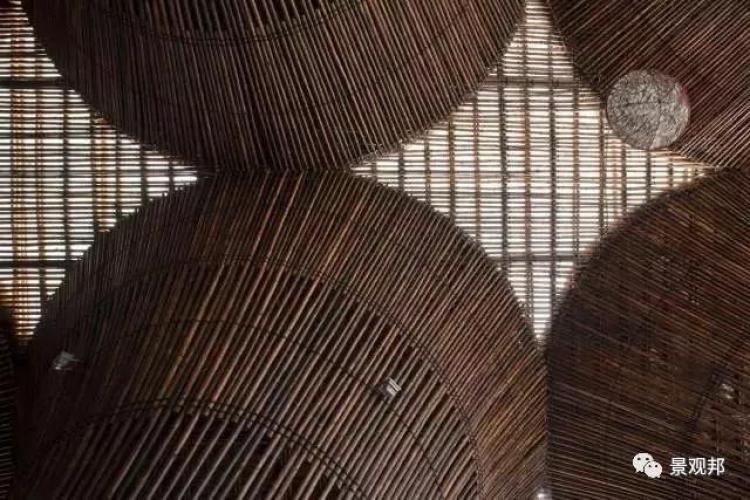

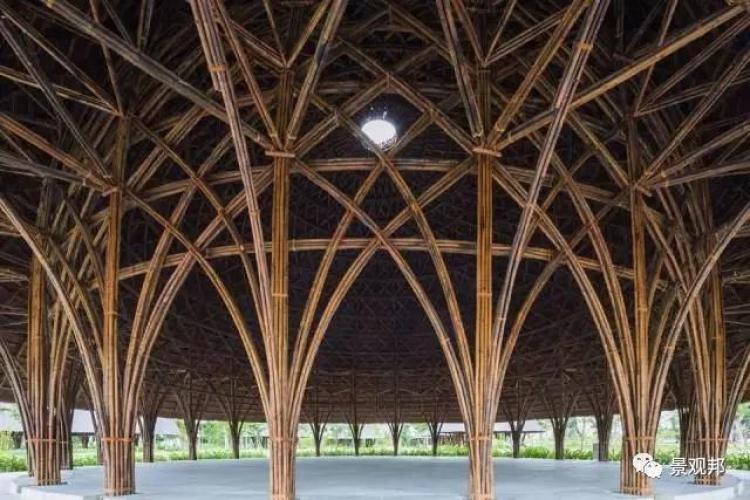

优美的竹子柱结构及编织起来的穹顶

尽管项目采用了传统的建造方式，但是设计师的目的并不是要重塑传统语境，而是要设计出符合时代特征的可持续建筑。为此，系统化竹子生产施工体系显得尤为重要，也是的这个项目成为传统民间艺术与现代建筑的融合的优秀实践。

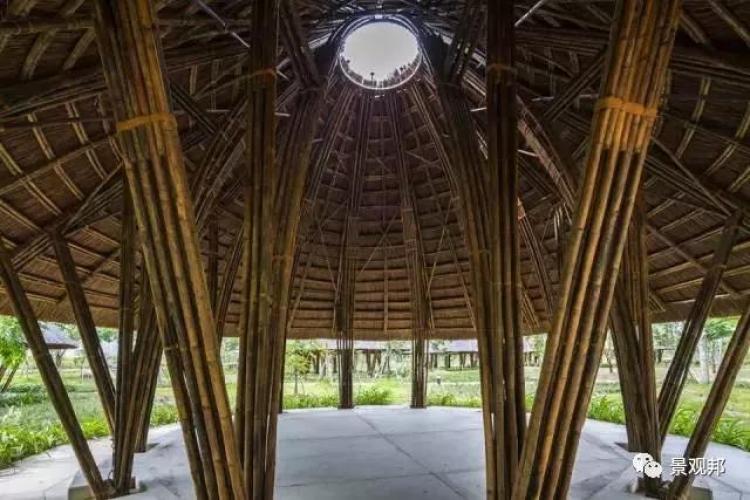

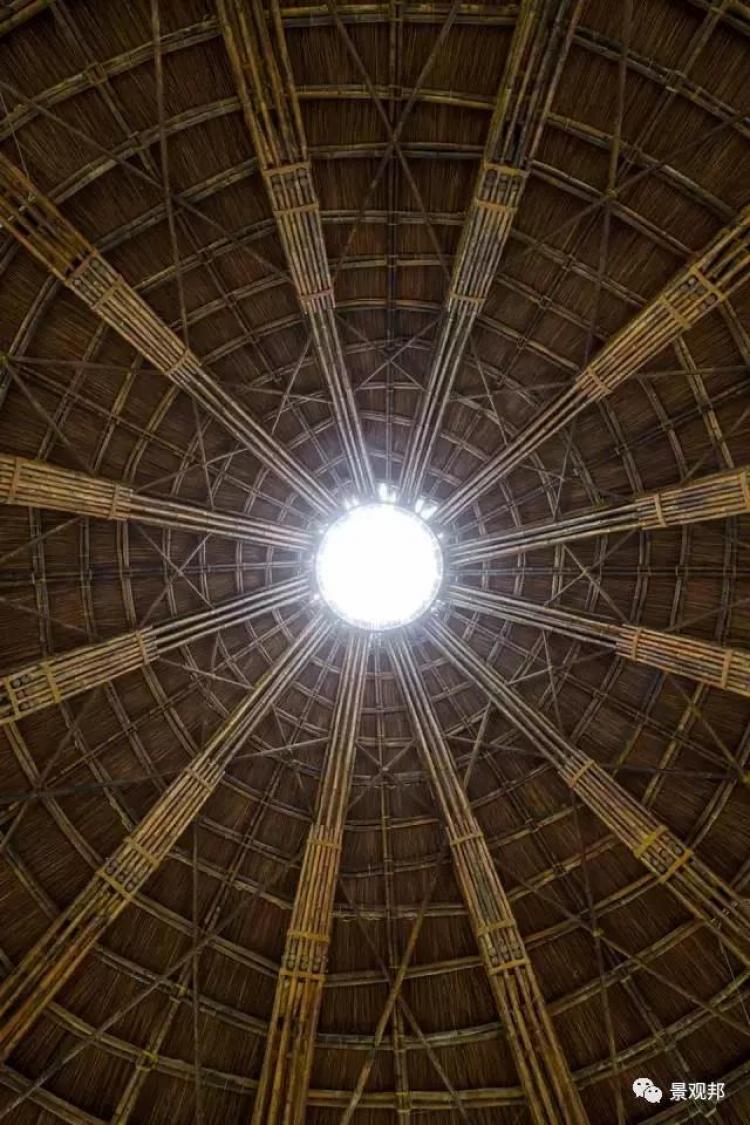

伞型穹顶的天窗

十二根预制竹结构

总平面

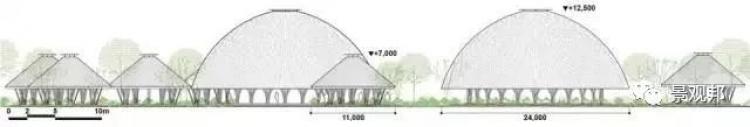

立面

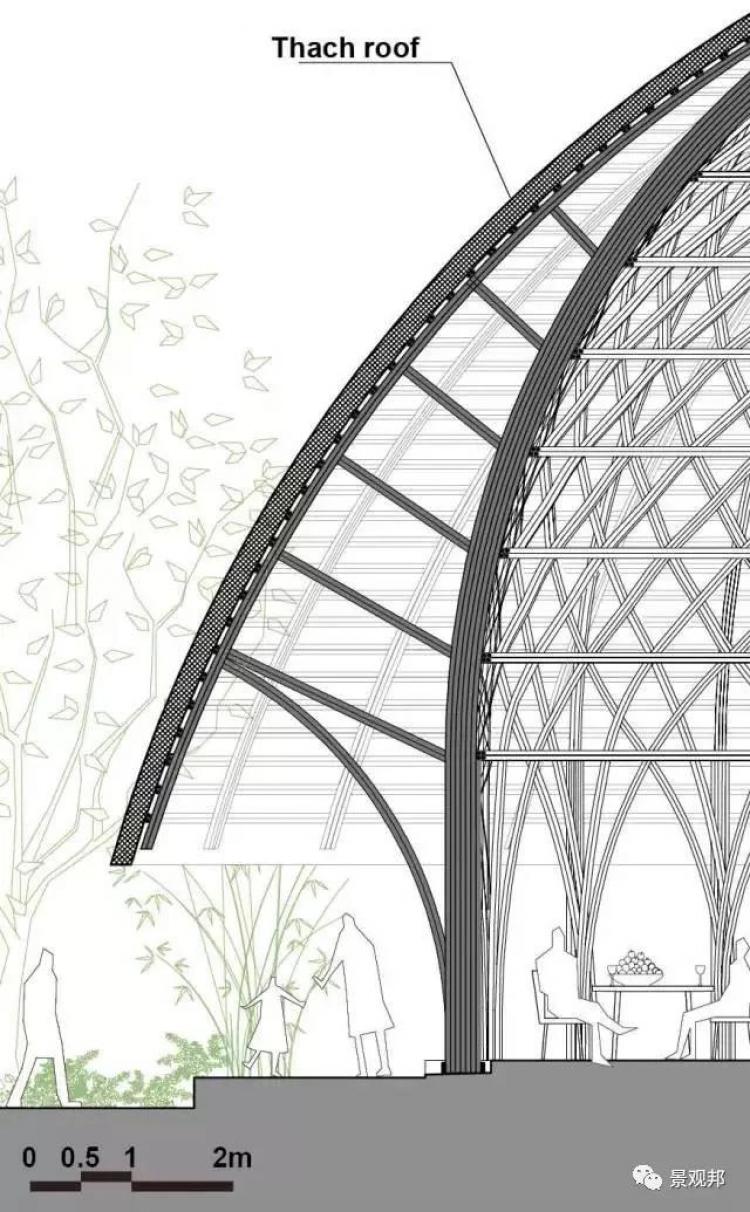

剖面

NO. 9

◆

越南同奈省工地活动房

◆

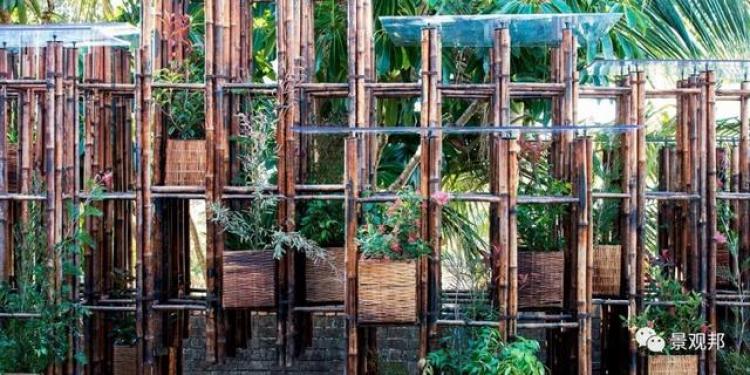

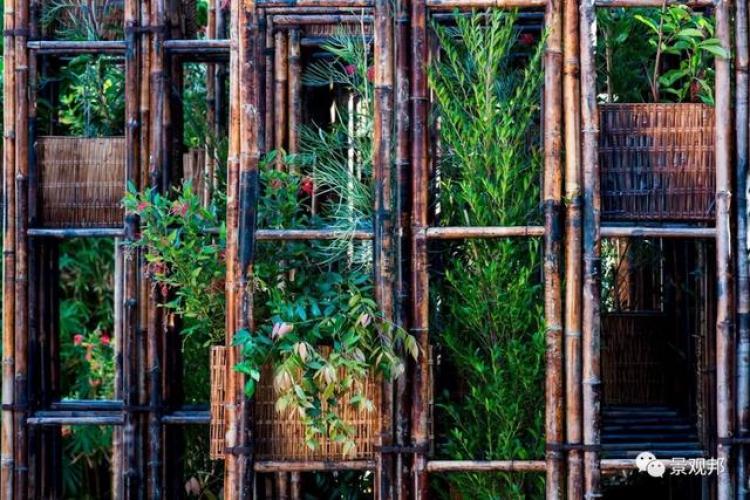

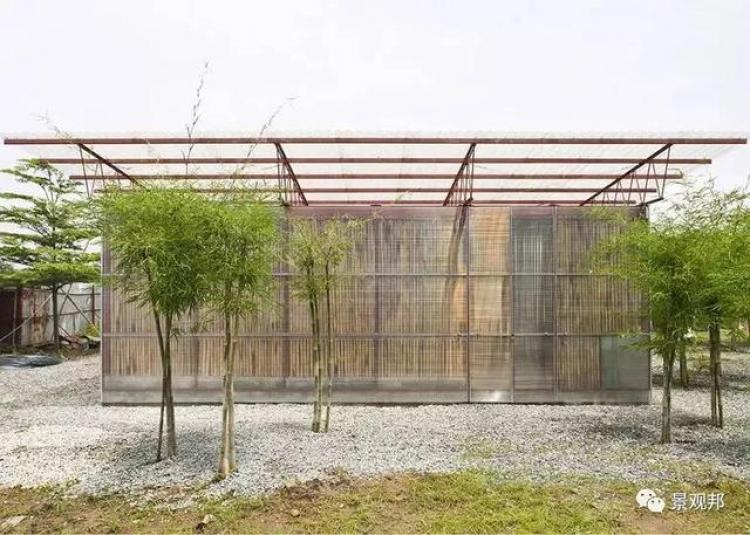

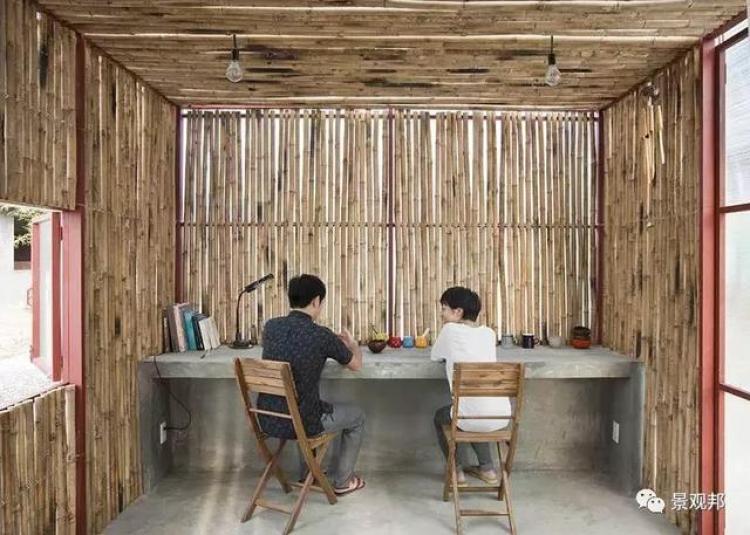

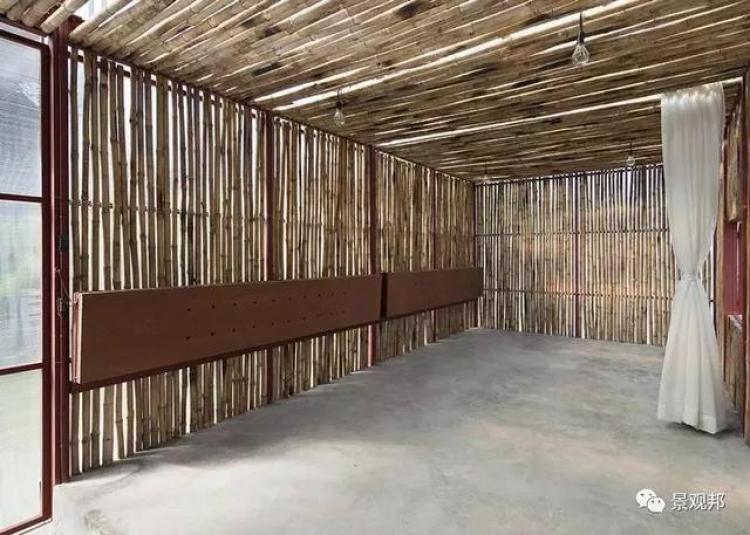

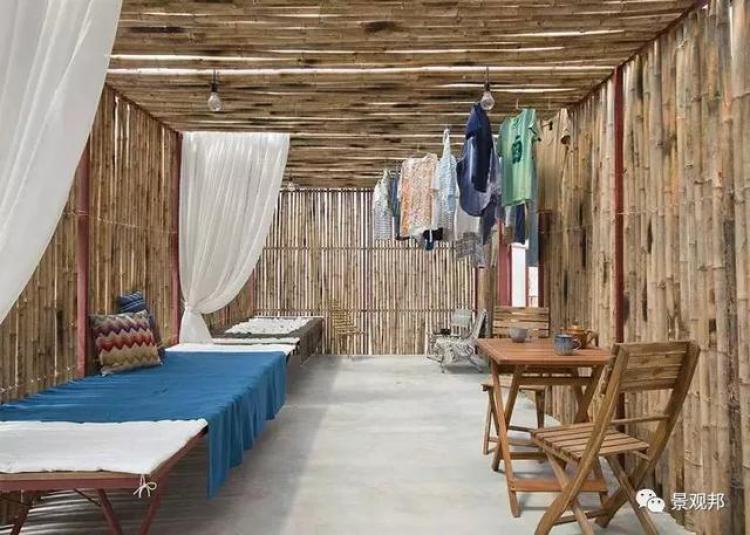

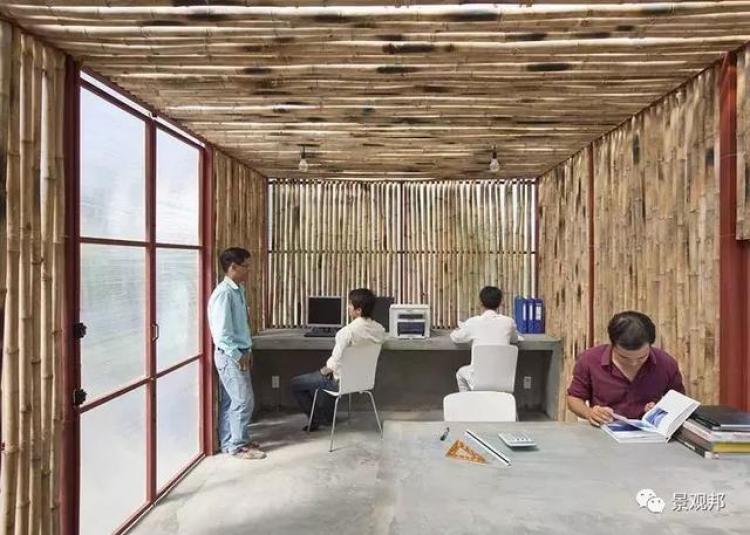

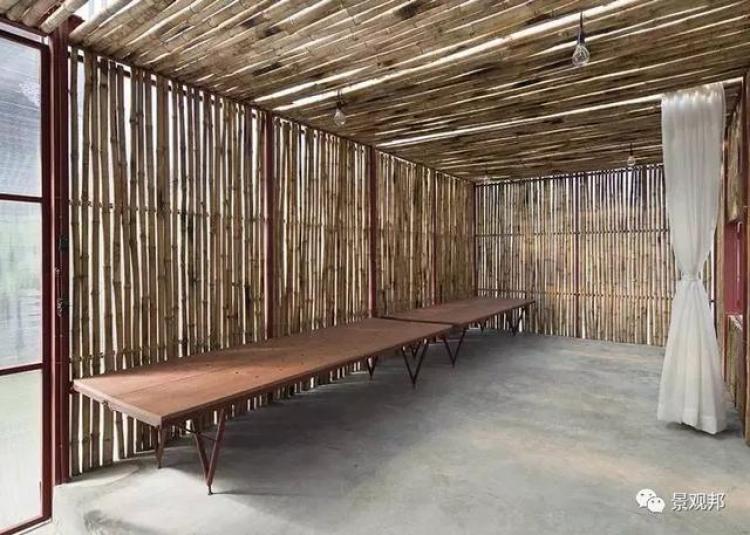

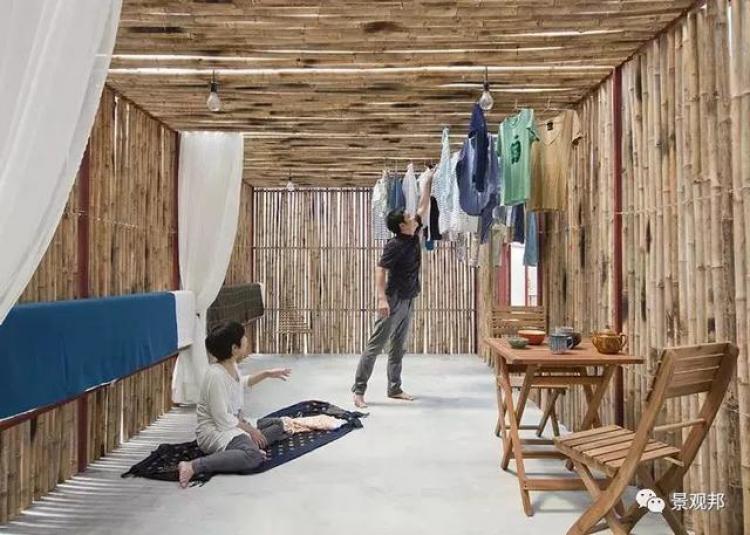

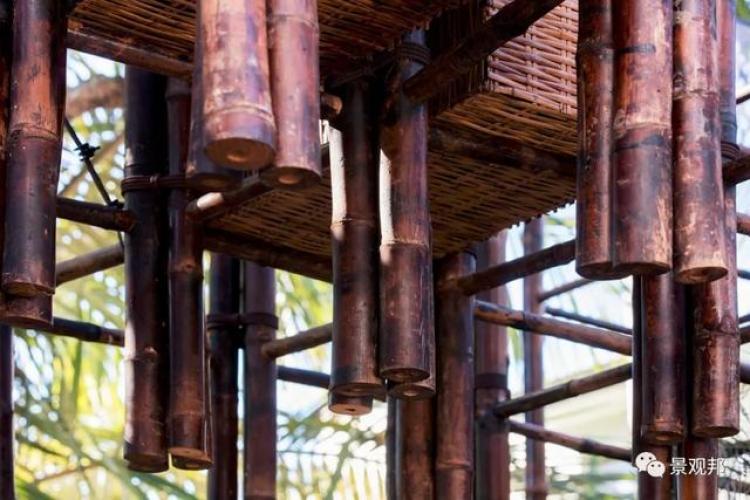

作为一个临时性的活动房，里面大量灵活性的布置，可折叠的床和桌子、衣架就利用顶上竹子，竹子既能遮阳也有功能性的作用，同时也有保留自然光的进入，让工人在休息时和办公室更加惬意。

NO. 10

◆

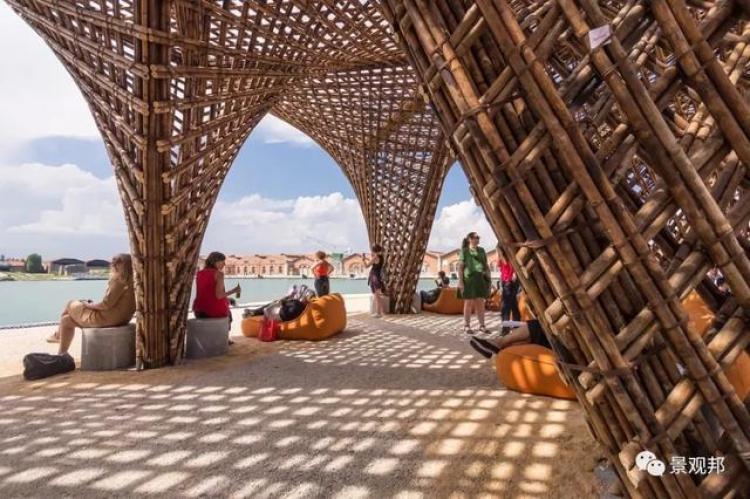

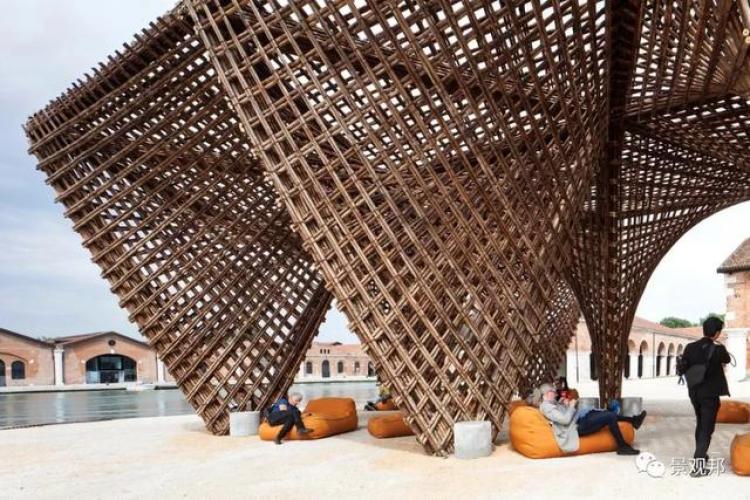

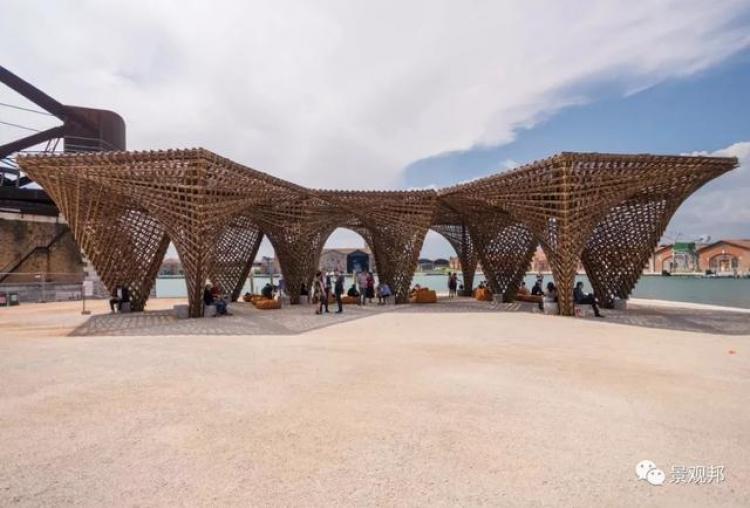

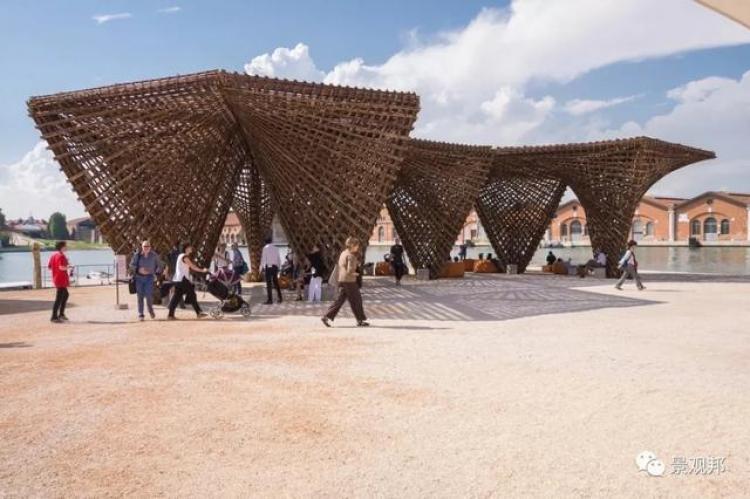

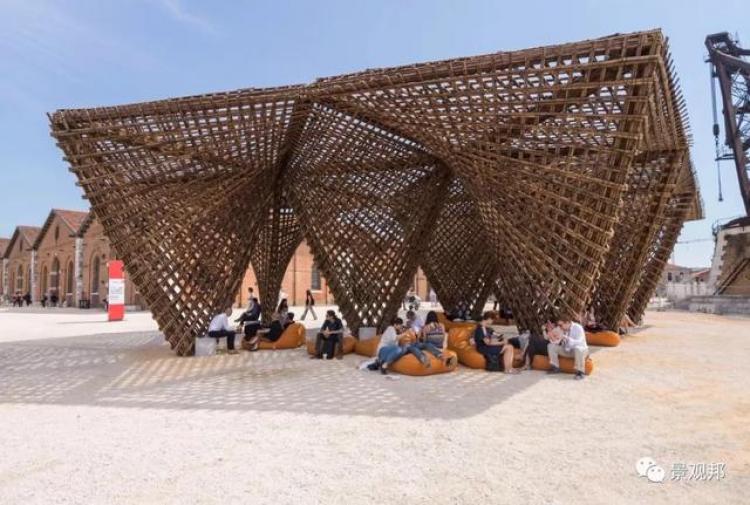

房威尼斯双年展作品：竹钟乳石展亭

◆

这是一个自由空间，是人人可以分享的社交空间。它对所有人免费开放。基于自由空间的社交意义，它必须是一个容易实现的空间。其特点是结构简洁、低成本。

竹子是空间中唯一的材料。从结构上讲，竹子具有独特的灵活性，使我们可以用有限的资源来实现这个项目（8名越南工人，在越南和意大利建筑师和学生的支持下，25天内建造了越南馆）。它的灵活性还有超越结构的意义。竹子可以创造一个与阳光、风、大海，与自然之美紧密联系的空间。也正因如此，这个竹空间虽然很小，却很容易成为城市的地标性建筑。
