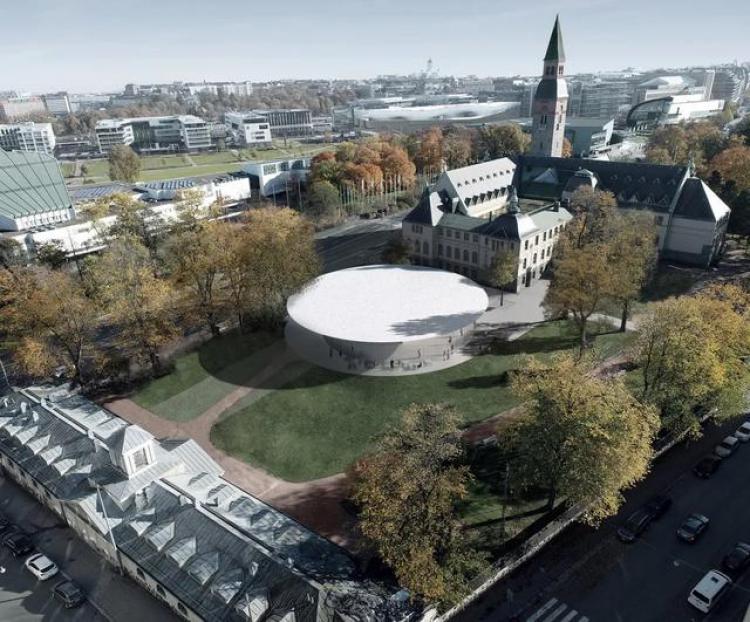

鸟瞰效果图 ©JKMM Architects
感谢 JKMM Architects 对gooood的分享
设计策略
DESIGN APPROACH
芬兰国家博物馆位于赫尔辛基市中心，毗邻城市主要街道曼海姆大道（Mannerheimintie），正对着阿尔瓦·阿尔托设计的芬兰音乐厅和公园绿地。芬兰国家博物馆建于1916年，是在芬兰从俄罗斯独立的前一年向公众开放。它像当时的其他许多建筑一样，是从俄国大公国(1809-1917)的领地上，为芬兰建立国家意识的重要标志。正如此次建筑竞赛的题目“新国家”（Uusi Kansallinen）所暗示的那样，芬兰国家博物馆的扩建竞赛给提供了一个机会，让设计师思考，国家的概念在今天是如何被理解的。

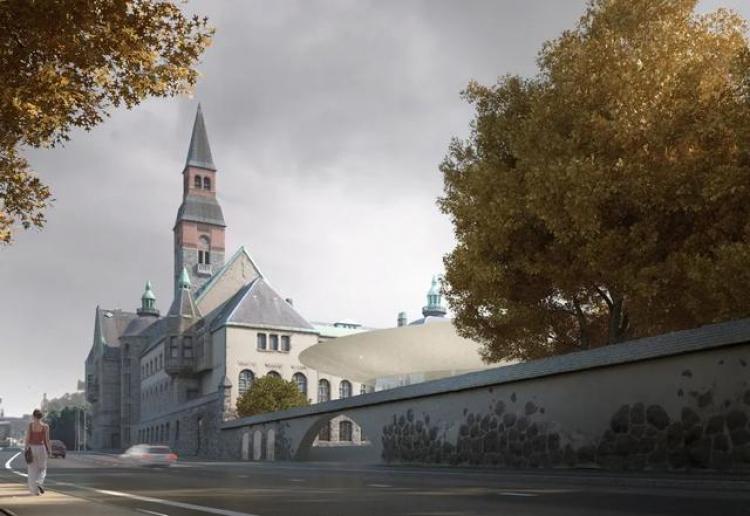

▼项目外观效果图 ©JKMM Architects
JKMM的创始合伙人萨莫利·米尔蒂能（Samuli Miettinen）认为：“芬兰国家博物馆是一个探索建筑包容性的独特机会，阿特拉斯(或译巨人)方案体现了我们对建筑如何使一个地域产生团结感和归属感的思考。国家博物馆属于所有芬兰人，我们认为它扩建部分的建筑形式应该能被普遍理解，也能被多重解释。“此方案中，一个面积达1320平方米的白色圆盘状屋顶落入博物馆的花园，其简单的、近乎原始的几何形态具有一种普遍的吸引力。

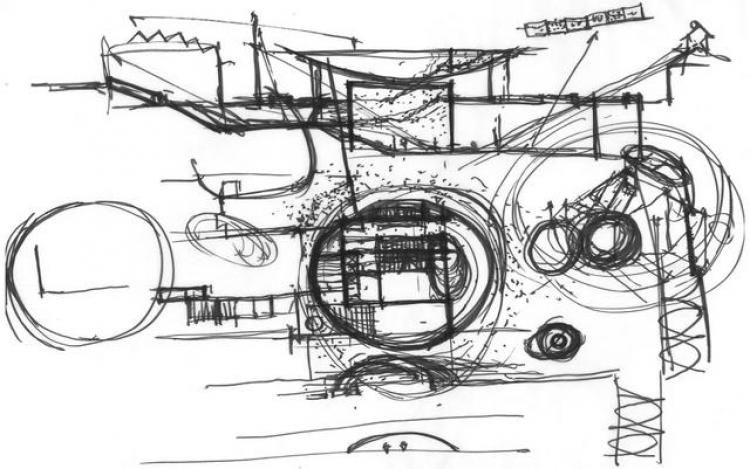

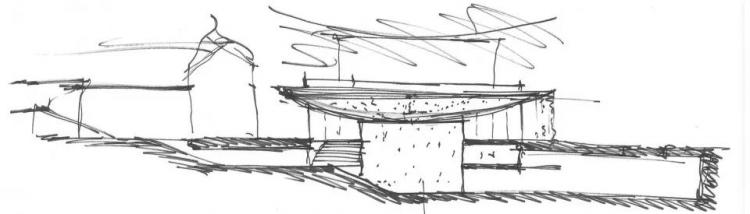

▼设计草图，博物馆花园中设置圆盘状屋顶 ©JKMM Architects
JKMM认为让博物馆扩建部分独立于原来的建筑，并尊重由林德格伦（Lindgren）设计的历史悠久的花园是非常重要的。如雕塑般的阿特拉斯方案解决了这些问题，它类似亭子的结构与公园里的传统建筑风格保持一致。一楼的餐厅将面向花园中阳光最好的一侧，并可以独立于博物馆的其他部分单独使用。在重达2000吨的混凝土屋顶下，是由结构玻璃制成的墙体，创造了一种漂浮屋顶的感觉，同时也为下面的楼层引入了自然光。地下有一个宽阔的“公共广场”，台阶与通道将访客们带到新的展厅和其他空间。充足的光线突出了与旧馆相呼应的材质感和与体量感。
▼鸟瞰效果图，类似亭子的结构与周边环境相协调 ©JKMM Architects
阿特拉斯方案运用白色，这是对位于基地对面，由阿尔托设计的芬兰音乐厅的致敬，同时也是在芬兰漫长冬季时，将光线引入街景的方式。新的拱形洞口穿透老馆临街的花园墙体，在吸引游客的同时，也保留了一份国家博物馆 “秘密花园”的神秘。路人会看到新馆隐藏在博物馆花园的石墙后面，仿佛在召唤着他们。

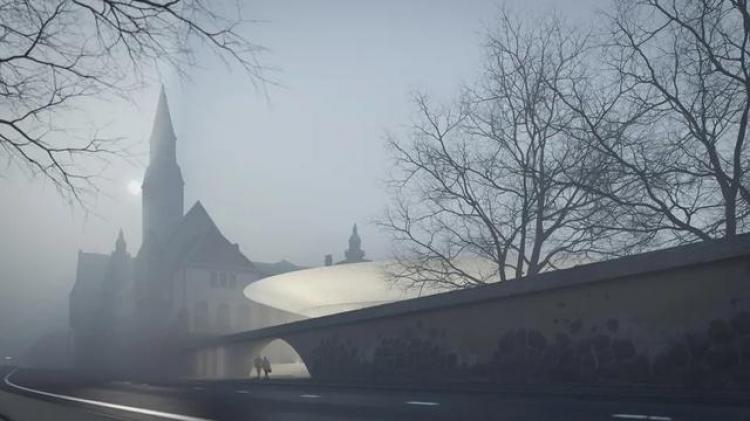

▼入口效果图，隐藏在石墙后的新馆吸引行人 ©JKMM Architects
以“阿特拉斯”为名，它传达着这座建筑所承载着历史和文化。悬浮在空中贴有瓷砖的混凝土屋顶，它象征着这个世界，或是人类共同的遗产。对JKMM建筑师事务所来说，能找到一种当代的方式呼应吉塞柳斯、林德格伦、老沙里宁（Gesellius, Lindgren, Saarinen）的充满装饰的设计传统是非常重要的。我们选择更关注尺度和材料，而不是像过去一样需要很多人力、精雕细琢的建造方法，或是对19世纪早期设计作品进行模仿。

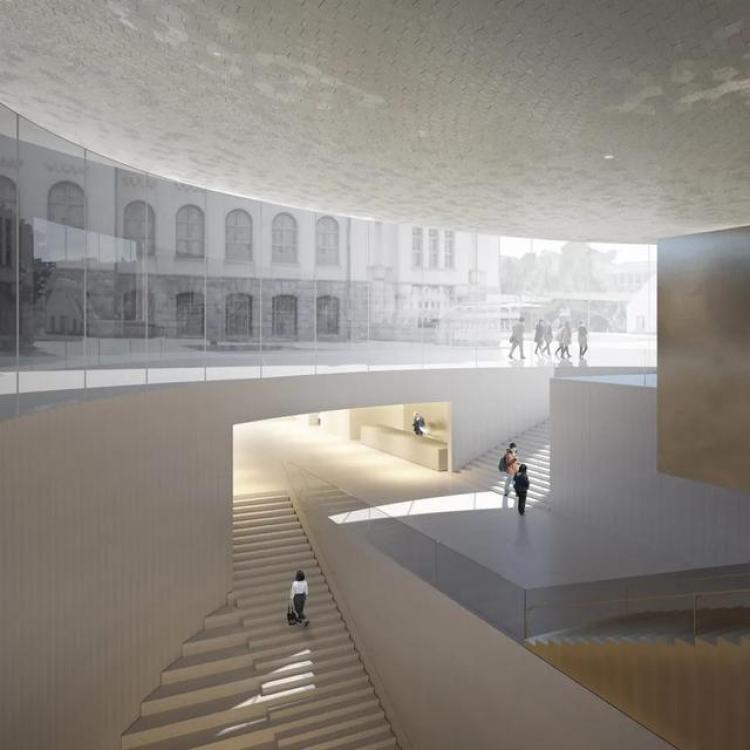

▼下沉空间效果图，屋顶贴有瓷砖 ©JKMM Architects
米尔蒂能认为：“我们想要通过改善进入建筑的方式和整体的参观流线来提高博物馆的空间体验。跟我们很多其它项目一样，我们希望人们能够凭直觉找到方位，将对标识的需求最小化，同时能发现并享受几乎被遗忘的博物馆花园” 。”我们对’ 阿特拉斯’的一个重要考虑是将新建筑对地面的影响降到最低，并将其大部分体量置于地下，从而增强花园在芬兰国家博物馆未来中的作用。”

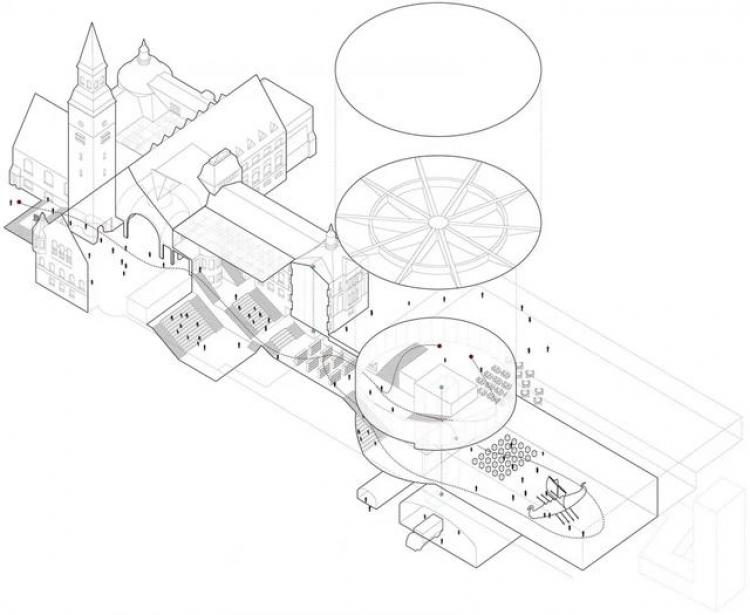

▼分解轴测图，空间流线和结构示意 ©JKMM Architects
建筑和材料ARCHITECTURE AND MATERIALS
新馆的入口屋顶是一个完美的球形，形状像一个球形帽。位于球体下部表面的浅色釉面瓷砖在自然光下创造了一个充满活力的表面。瓦片在球形浇筑前，被提前放置在浇筑板的底部。而在倒置屋顶结构上覆盖着浅色的石材覆层。新馆的弧形外墙采用结构玻璃，选用无色且无反光的安全玻璃。
▼入口效果图，弧形外墙采用结构玻璃，屋顶覆盖浅色石材 ©JKMM Architects
该方案是建立在丰富的类比研究上，得出的非常简化和概念化的表达。方形的煤炭的木材、灰色的石头、青铜和泛着微光的金色，都会在闪亮的浅色陶瓷片球体上反射。雕塑般的造型与古老且抛光的、粗糙而磨砂的表面形成了对比，就像漆黑的地下空间和被花园包围的充满阳光的地面空间一样的紧张关系。建筑内的材料的使用是对应不同的历史时期，以寓意近千年的历史发展是文化演进的结果。如今人类已经利用技术去丰富自然材料，能创造出更好的工具在世界上生存。

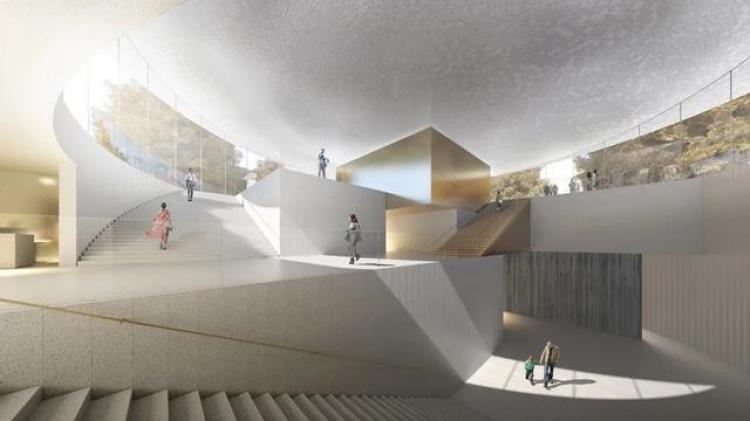

▼室内效果图，不同材料在空间中形成对比 ©JKMM Architects
结构STRUCTURE
建筑的竖向承重结构是建立在基岩上的现浇钢筋混凝土墙体和柱子，地下室底层的外墙与开挖地面之间留有一米宽的封闭空间，地板的顶面离开挖平面高度不到1米。基于单元法用Dlubal RFEM软件，对新馆入口的结构进行了分析。该软件还用在检查其承重力、混凝土张力、裂缝和结构的挠度。

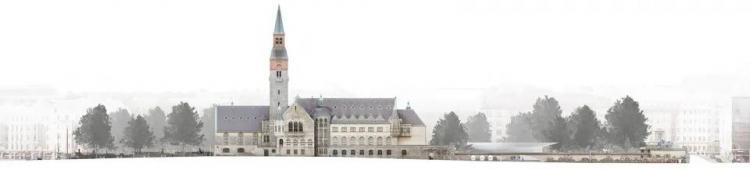

▼立面图，elevation ©JKMM Architects
展馆的球形屋顶是直径41米的现浇钢筋混凝土蜂窝结构。该结构由12根宽度为800毫米的径向梁和一根宽度为600毫米、直径为27米的后张拉环梁组成。蜂窝结构的上下表面各有200毫米厚。在结构的中间，有一个完全由混凝土制成的“圆柱”，直径为4米。除了环梁内部的钢绞线外，钢绞线还将沿着结构的外壳布置，以减少混凝土的拉伸应变和开裂，并减少弯曲。

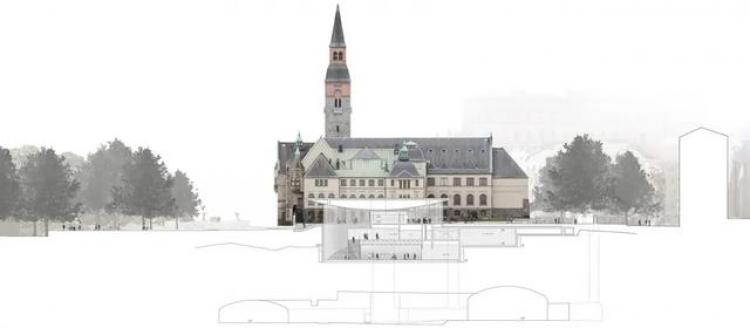

▼横剖面图 ©JKMM Architects
屋顶将由电梯井的结构支撑，预应力的接触面积是一个直径为3米的圆。电梯井的天花板是一块一米厚的板，它将荷载分布到电梯井的墙上。由于可能出现的不均匀雪荷载，墙体通过拉紧的链条固定在基岩上，以防止混凝土开裂。电梯井的四面墙体主要是300毫米厚，只有一面为600毫米厚。电梯井的墙壁往下延伸到场地的基岩里，在基座上所有的墙壁都是600毫米厚。新馆的屋顶结构为钢框架和叠合板结构，在叠合板上的倒置屋面作为屋面覆盖结构。其它楼板结构则是使用了大跨度后张拉的现浇钢筋混凝土楼板。

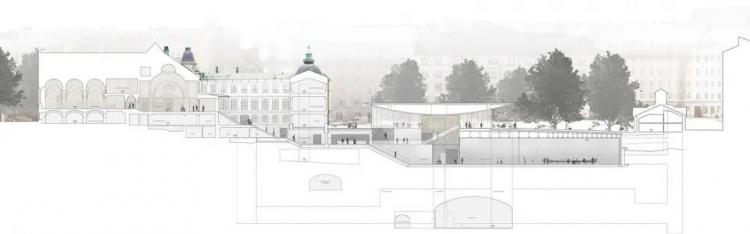

▼纵剖面图 ©JKMM Architects
由于新馆与地下与老馆在空间上相连，所以在进行基坑挖掘前，对旧地基须用加了预应力的支撑结构支撑，以免对原建筑物造成损害。连接部分旧的基础楼板将被拆除，并在基坑上将浇筑由钢筋混凝土墙支撑的新楼板作为承重结构。200毫米厚的钢筋混凝土墙将被浇筑在现有建筑走廊下的基岩上。
位于海歌院和林那院（Linnanpiha）的新屋顶结构将由现有结构支撑，玻璃天花板的结构由钢条和钢缆构成，目的是通过结构玻璃让结构尽可能轻。它们微妙而简洁的连接为老馆的建筑提供了空间。
建筑设备BUILDING SERVICES
此方案与城市垃圾、废水处理网络、区域供热和制冷网络相连，其通风设计为机械通风。根据建筑物的用途进行通风分区，并在系统层面考虑不同类型楼宇的特点和需求。例如，展厅和展览文物的准备区域都配备了环境管理系统，以确保未来展览所需。展厅的新风需经冷却设备干燥，其产生的冷凝水将连接到区域冷却网络，这意味着不需要设置地面上的室外冷凝器。
新馆的设备用房位于西侧，服务设施的位置设计，是根据与建筑其他部位的竖向联系而定，以确保人可以从建筑物的地面层，通过主要的风道进入地下底层的天花板。从地下室底层的天花板，风道分出一支通向展厅，一支沿着地板通道上升到地下室上层。展厅的屋顶结构使通风管道可以在结构之间穿行，展厅和工作间的出风口则靠近天花板。

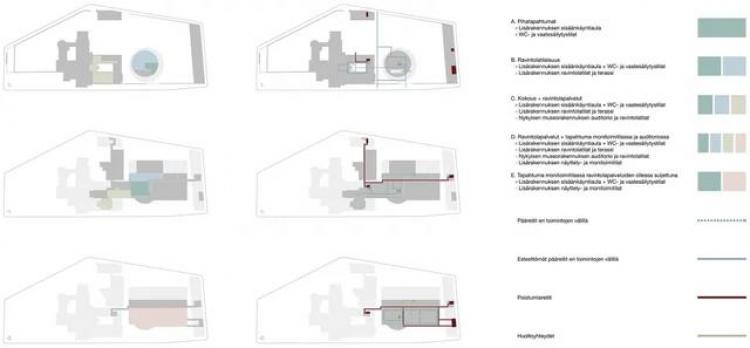

▼功能流线分析图 ©JKMM Architects
地下室之间的主要竖向管道集中位于楼层的后侧走廊，地下室上层的通风井道的位置预留在地下室下层的走廊上。从那里，管道被分配到地下室上层楼板。门厅和餐厅的通风则是由墙壁和地板来组织的。经过对设备的位置的精心设计，室外进风口和地下的出风口继续使用现有出风口，它们分别位于庭院的蝶略大道（Töölönkatu）一侧和海卡拉(Häkälä)庭院。在海卡拉庭院里，现有的出风口位于庭院中央，我们已提议将其移走。
将新馆与旧馆联系，将导致对现有建筑的室外新风、排风管道及空调的调整。这些因为连接新旧建筑的楼梯而引起的对通风管道的调整，已在平面设计时进行了充分考虑。若非如此，新馆将不会改变老馆的通风系统。供暖和供水线路位于在老馆和塞那克森大道（Cygnaeuksenkatu）一侧的建筑之间的庭院里，也是新馆所在的位置。位于庭院的新馆的供暖和供水管道，与老馆的设备将通过新建的设备通道相连接。新馆地下的排烟将通过在现有庭院建筑上新加建排烟管道， 或使用旧烟囱的排烟方式，一直到达屋顶，或通过新的排风通道到达庭院地面。屋顶出风口的设计和实施将尊重旧馆的外观，地面部分的排烟将在新馆入口的立面上进行。
项目图纸

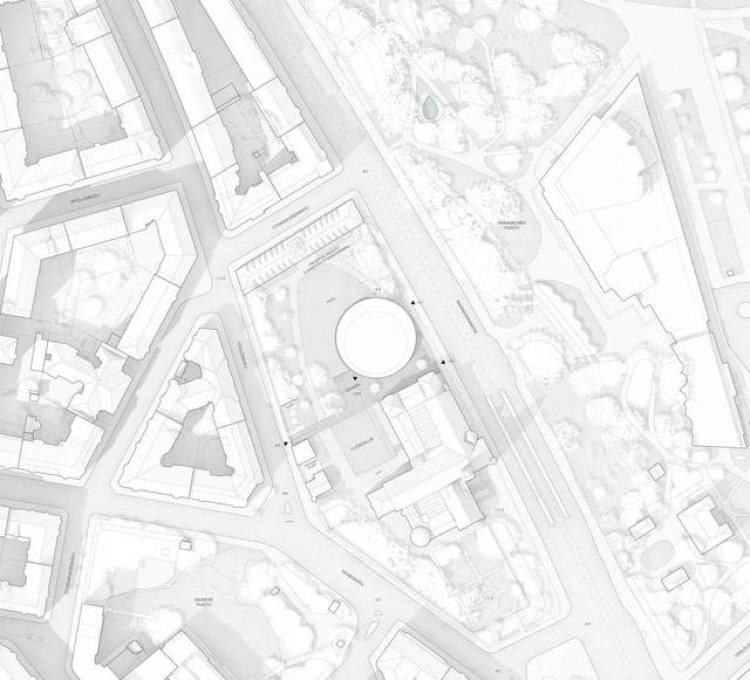

▼总平面图 ©JKMM Architects

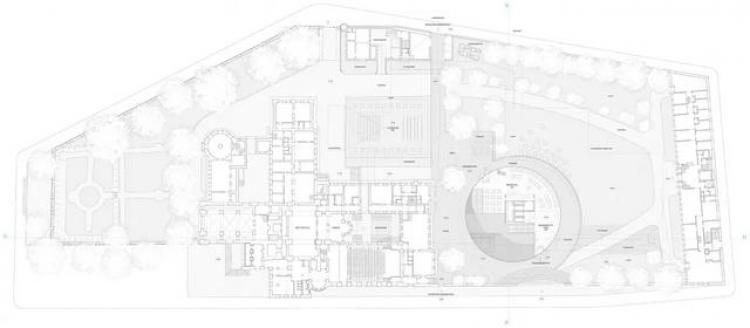

▼庭院平面 ©JKMM Architects

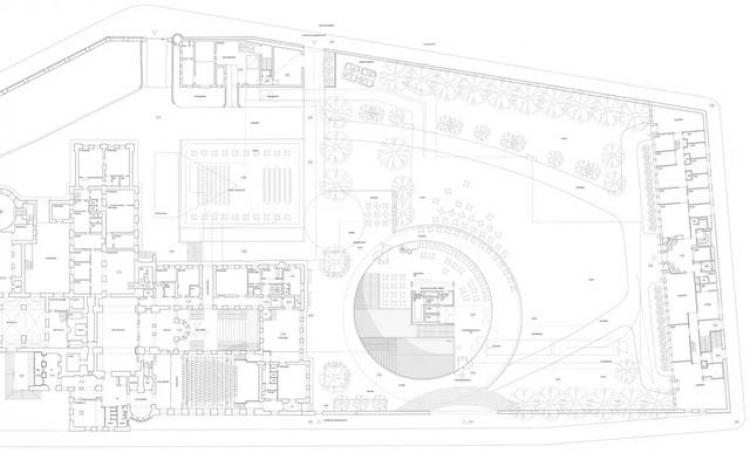

▼一层平面图 ©JKMM Architects

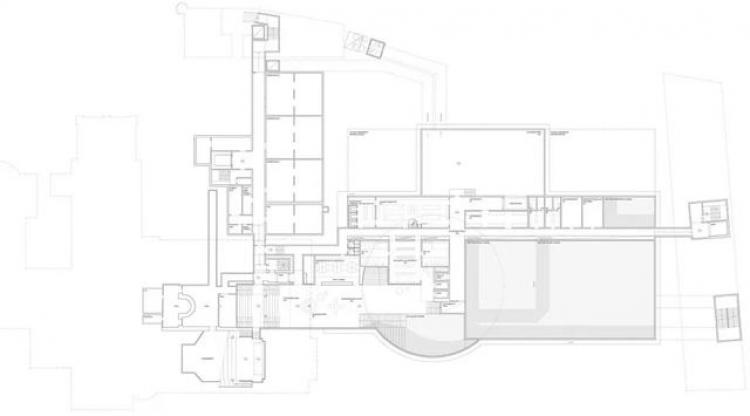

▼展示层平面图 ©JKMM Architects
▼中间层平面图 ©JKMM Architects
项目名称：芬兰国家博物馆
设计方：JKMM Architects
公司网站：www.jkmm.fi
联系邮箱：li.shan@jkmm.fi
项目设计&完成年份：
2019年12月中标，预计2025年竣工
主创建筑师：Samuli Miettinen，Teemu Kurkela，
Asmo Jaaksi，Juha Mäki-Jyllilä
建筑师：Samuli Summanen，Marko Pulli，
Marcus Kujala，Svenja Lindner
项目地址：Mannerheimintie 34 00100 Helsinki
建筑面积：总计17000㎡
摄影版权：所有图纸及草图均标注为JKMM
结构设计：Ramboll Finland Oy
机电工程：Ramboll Finland Oy
地质：Ramboll Finland Oy
景观设计：Loci Maisema-arkkitehdit
业主单位：芬兰文物局、芬兰国家博物馆和芬兰政府（参议院财产）
