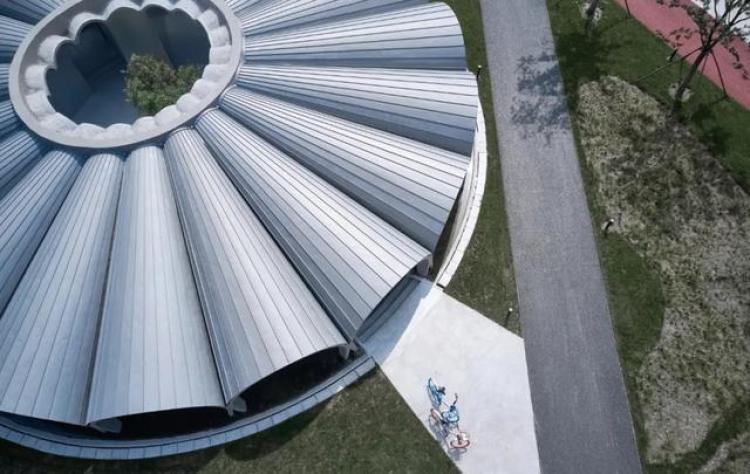

净水池咖啡厅金属屋面 ©章鱼见筑
净水池咖啡厅位于杨树浦电厂遗迹公园内。净水池属于曾经电厂工业废水处理系统中的末端，通常成组设置。2010年12月，拥有百年历史的杨树浦发电厂正式关停。2015年6月，杨浦滨江南段公共空间改造工程在电厂段开始。

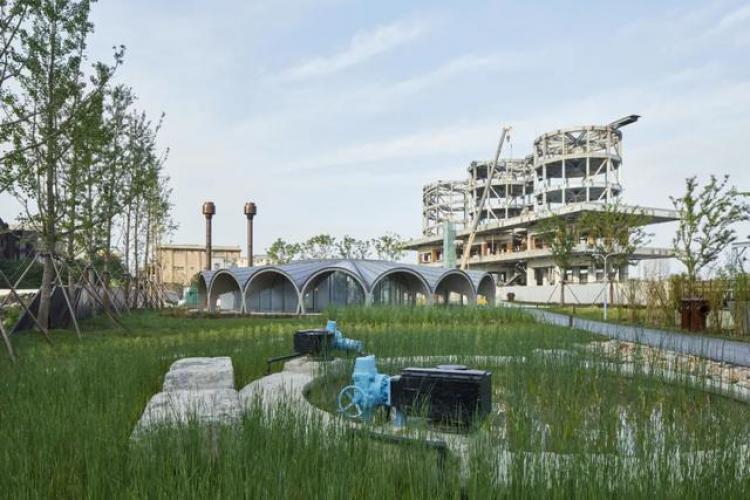

从景观水池看净水池咖啡厅 ©章鱼见筑
初到场地上时，两个净水池的主体结构还是完整的，只是内部的器械腐朽破败，地面和外围护结构经年失修，破败不堪。两个净水池装置立在电厂厂区和滨江码头区之间，处在一片视野极佳的野草丛中，当下我们便预设能在这片场域，拥有一片遮阴纳凉，坐观四方的休息空间。

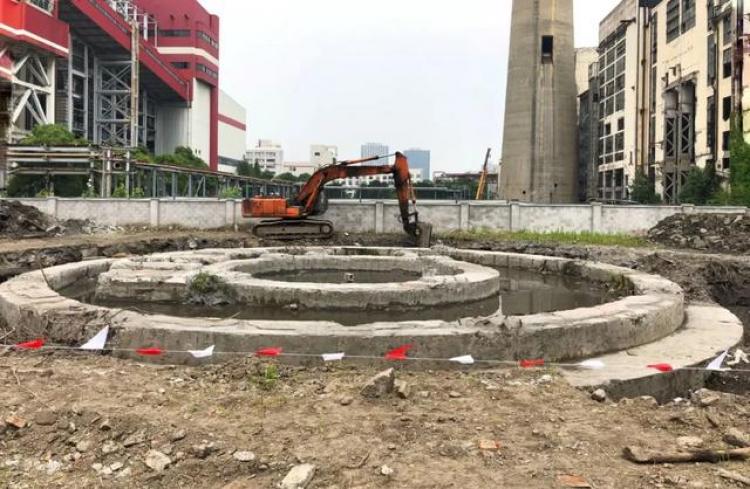

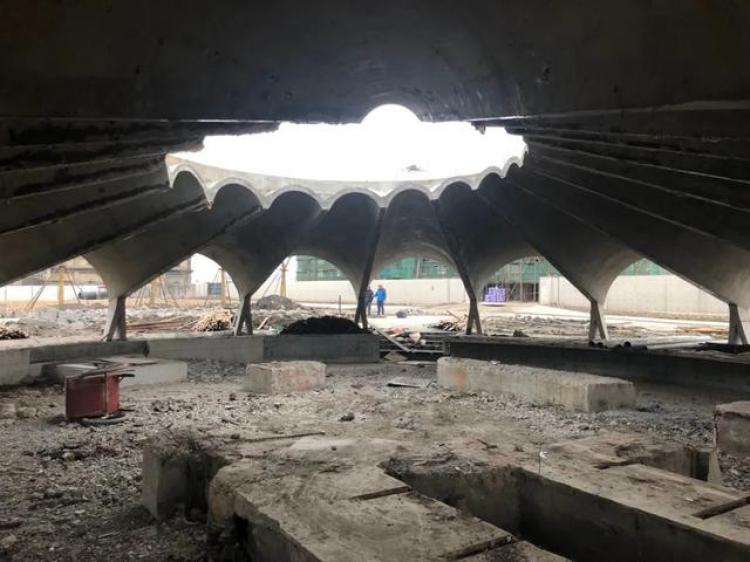

现场挖掘出的老基础
整体浇筑辐射状劈锥拱壳体屋盖
从外部看向内部庭院 ©章鱼见筑
起初我们想保留净水池原有的漏斗形钢结构构架，然而很可惜，这个想法并没有实现，留下来的只是掩映在荒地中的24个柱础，承载在两个直径20M的圆形大底盘上，原先放置重型机器的位置，在地下也有对应的条形基础，露出来的部分只是冰山一角。

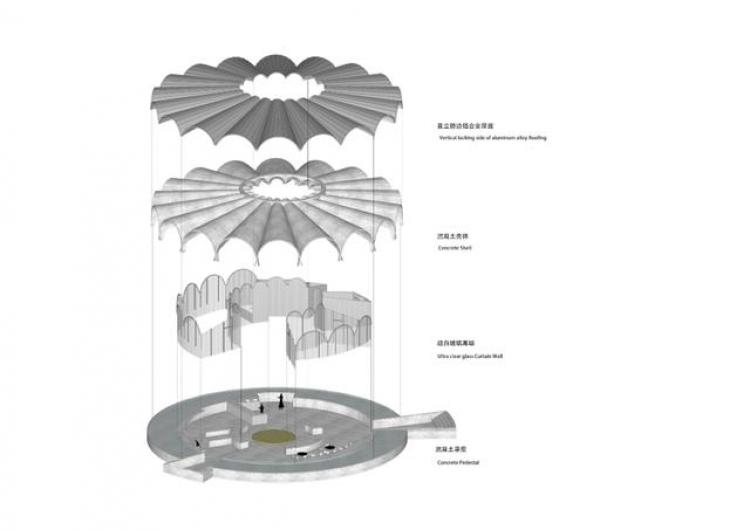

结构拆解图

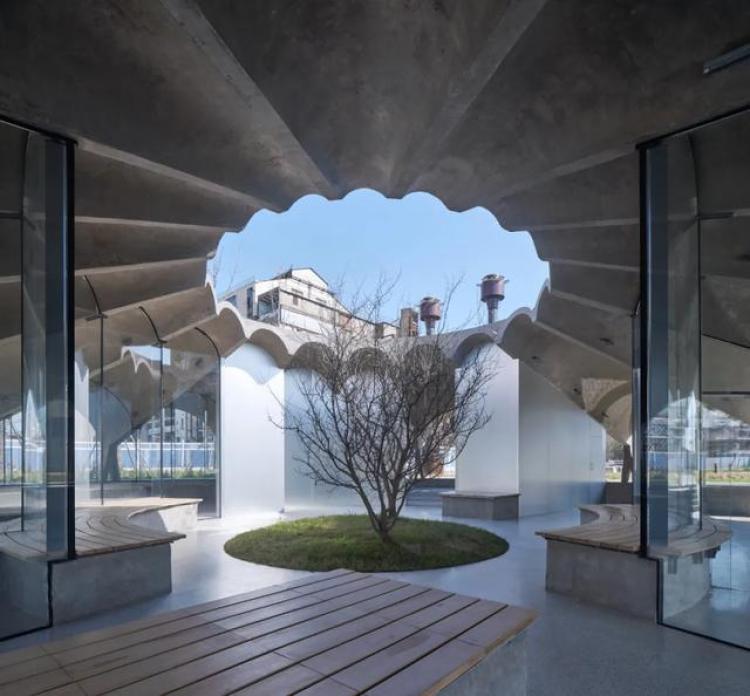

内庭院 ©章鱼见筑
我们随即改变了设计策略，下沉主体功能空间，将原有的圆形大底盘基础作为新的地坪，充分利用承载机器的条形基础，将其演绎为“固定家具”。由于上部结构已经不复存在，我们需要寻求一种新的方式来遮荫避雨。

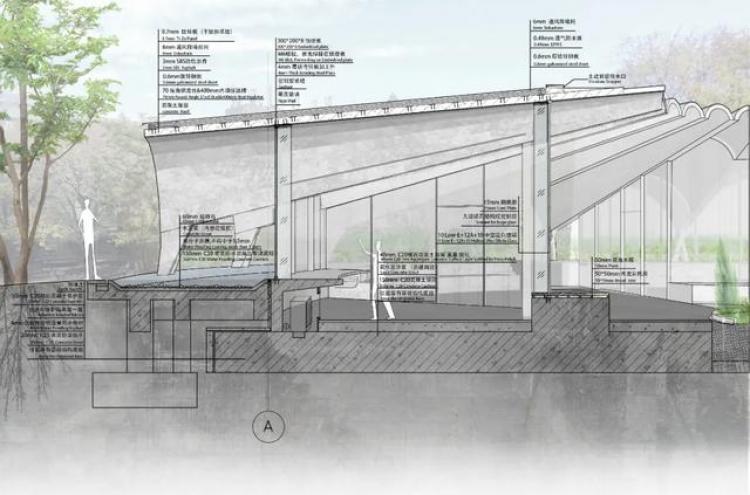

墙身大样图
我们选择了劈锥拱面，这种三维曲面，是一种可展开曲面，便于制作金属模板，并且有多样的模块划分与组合的可能性。通过18瓣劈锥壳体连续相接，形成一个相邻单元之间的水平推力相互平衡的辐射状钢筋混凝土劈锥拱壳体结构。

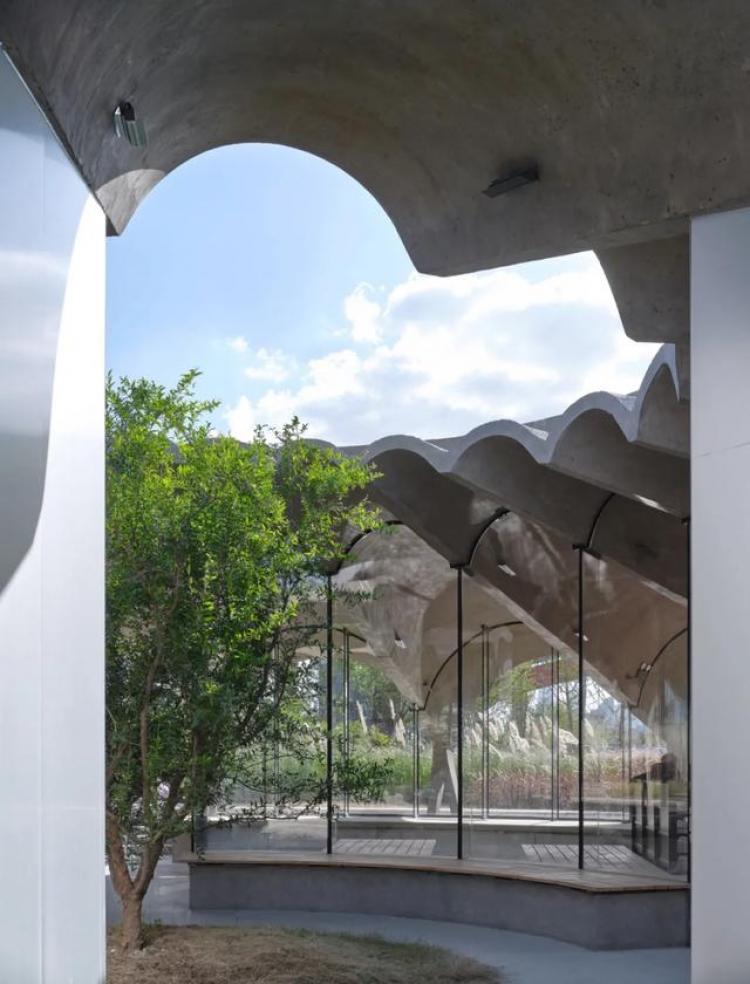

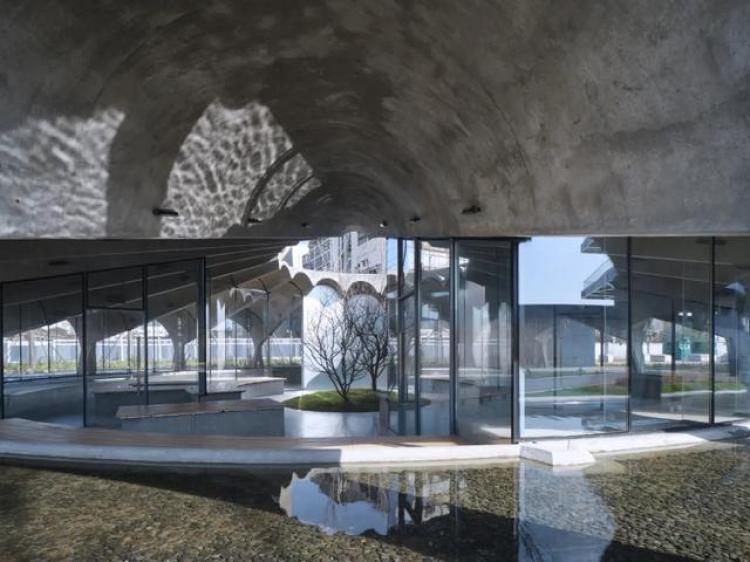

从内院看餐饮区 ©章鱼见筑
屋面顶部加设一个直径6M的混凝土圈梁，而屋面落脚处设置一圈地梁，平衡壳体整体的轴向推力，从而获得轻巧，平和，内部无柱的屋盖系统。平直垂落的曲面形制与传统的歇脚亭形成呼应，整体平和稳定的形态中有含有挣脱地面的动势。

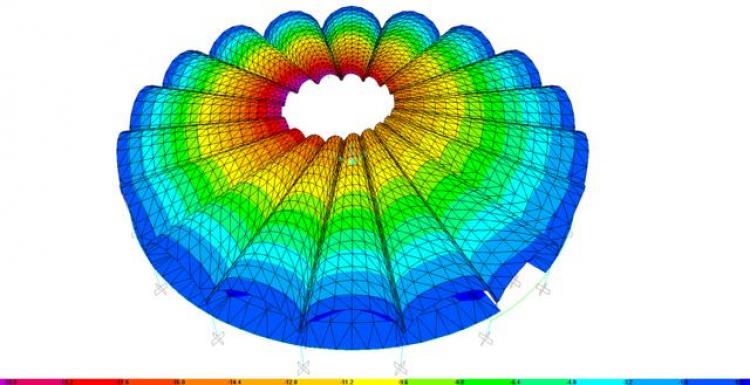

整体浇筑辐射状劈锥拱壳体屋盖结构计算模型

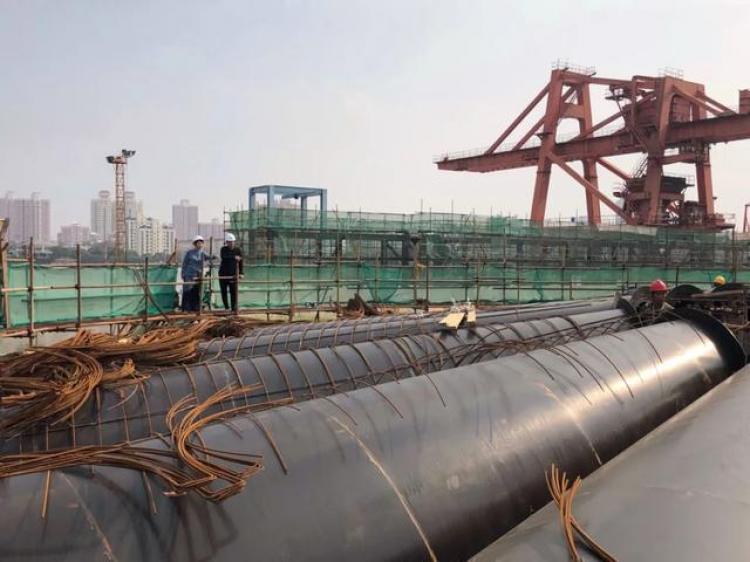

辐射状劈锥拱壳体钢模板
净水池咖啡厅的功能空间由卫生间、轻餐准备间、餐饮区组成。这些功能空间分为两种，一种是由玻璃幕墙围合而成的透明区域，一种是由阳极氧化铝隔断围合而成的封闭区域。这些功能盒体以一种离散的姿态镶嵌在新的屋盖与老的圆盘基础之间。在这样一个遍布时间痕迹的场所，我们有意识的规避了向心型的空间形态，希望形成一个离散的空间形式，人们可以在这片场地中没有目的地游走，徜徉，驻足，休憩。

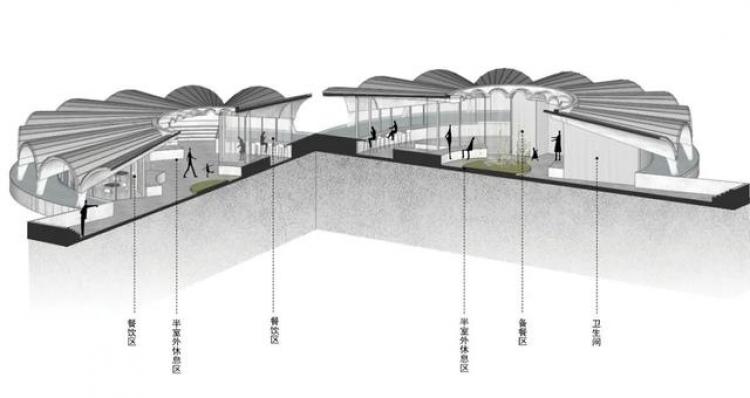

功能分区

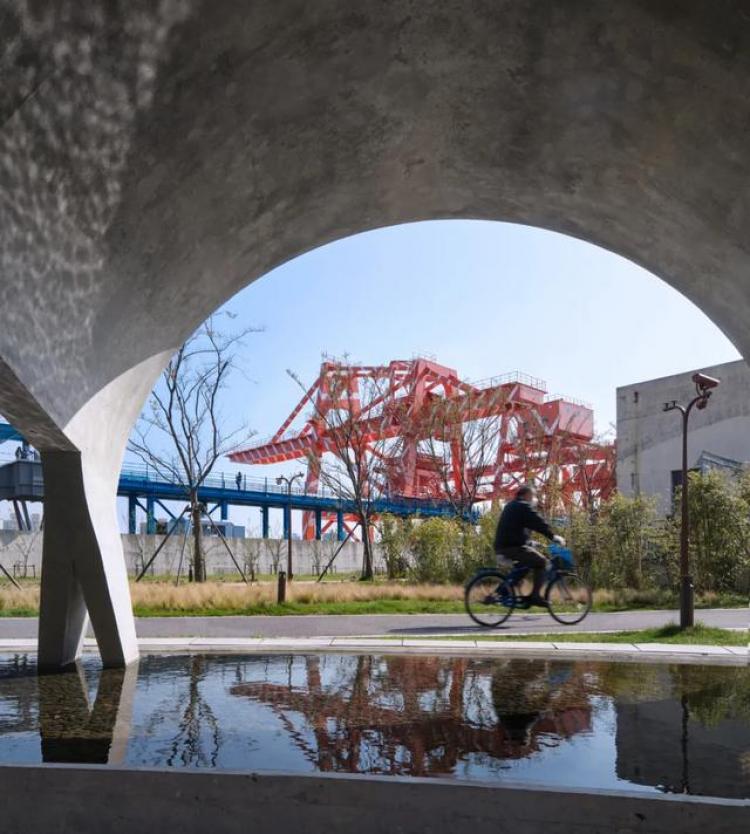

从无边水池看向江边塔吊 ©章鱼见筑
项目图纸

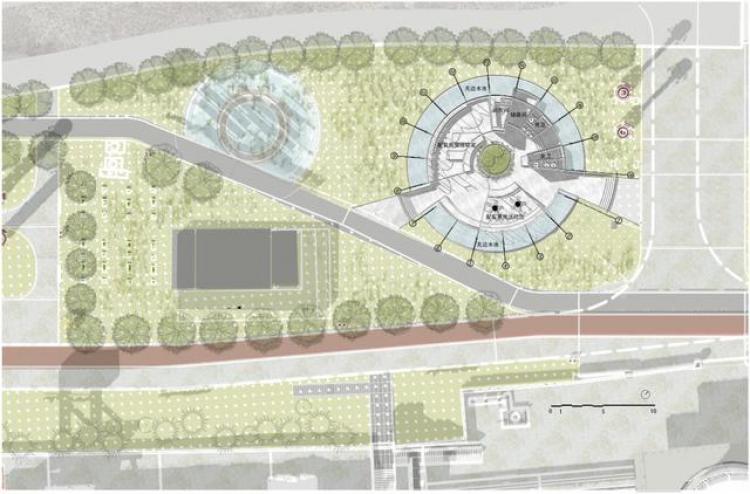

净水池咖啡厅片区平面图

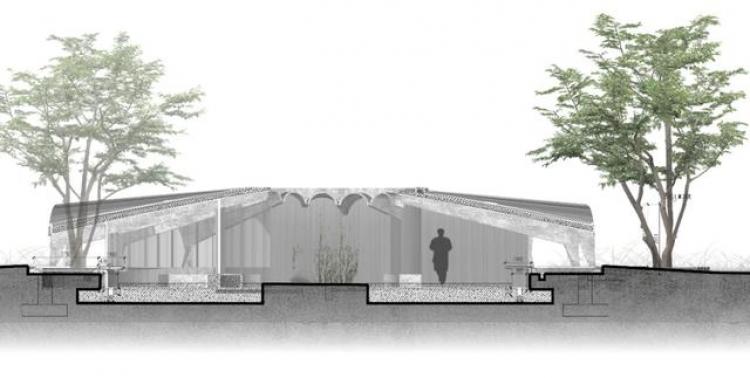

剖面图

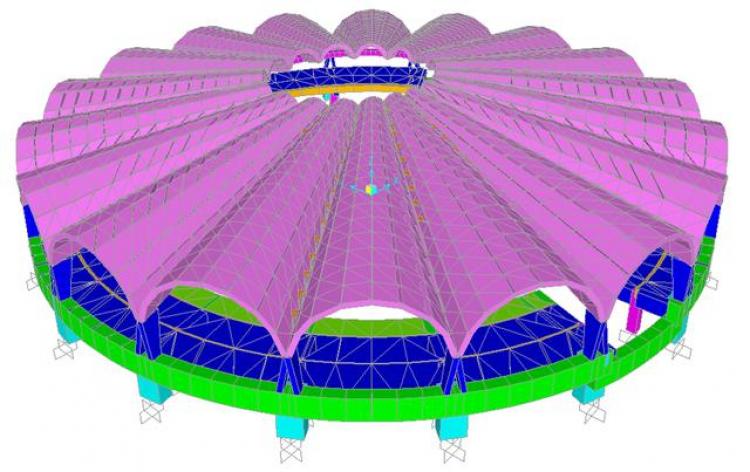

整体浇筑辐射状劈锥拱壳体屋盖结构计算模型
